Das Modul führt Burst-Messreihen unabhängig vom Prozessormodul des
ADwin-Systems aus. Die Messwerte – Anzahl und Messfrequenz sind vorab
im Programm zu definieren – werden im Burst-Speicher auf dem Modul abge-
legt. Das Prozessormodul liest nur noch die gespeicherten Messwerte (auch
während der laufenden Messreihe) und verarbeitet sie.
Bei einer kontinuierlichen Burst-Messreihe muss die Messfrequenz mit der
Auslesegeschwindigkeit abgestimmt werden. Hierbei sind verschiedene
Aspekte von Bedeutung:
– Das Auslesen der Messwerte geschieht in Blöcken. Je größer der
Datenblock ist, um so schneller ist der Lesevorgang im Mittel.
Beachten Sie: Das blockweise Lesen kann andere, auch hochpriore
Prozesse verzögern. Je größer der gelesene Block ist, umso eher kann
eine Verzögerung entstehen.
– Der Zeitversatz zwischen kontinuierlicher Wandlung und blockweisem
Lesen erfordert einen Datenpuffer. Hierzu muss bei der Initialisierung
der Burst-Messung ein genügend großer Speicherbereich reserviert
werden (P2_Burst_Init, Parameter samples).
Bei der Modulversion Pro II-AIn-F-8/16-D Rev. E (mit D-Sub-Buchse) kann
eine Burst-Messreihe über externe Event-Signale gesteuert werden, so dass
für jedes (resultierende) Event-Signal ein Messwert gespeichert wird.
Optional kann ein Kanal der Burst-Messreihe als Zeitkanal genutzt werden, in
dem bei jedem Event-Signal der Zählerstand des moduleigenen Timers
gespeichert wird.
Das Modul hat 3 differentielle Event-Eingänge: EVENT/A, B, ENABLE, deren
Signale das Modul zum resultierenden Event-Signal verarbeitet. Diese Vor-
verarbeitung der Signale ist konfigurierbar mit P2_Event2_Config.
InAmp
+
1
+
-
–
330k
InAmp
+
2
+
-
–
330k
InAmp
+
8
+
-
–
330k

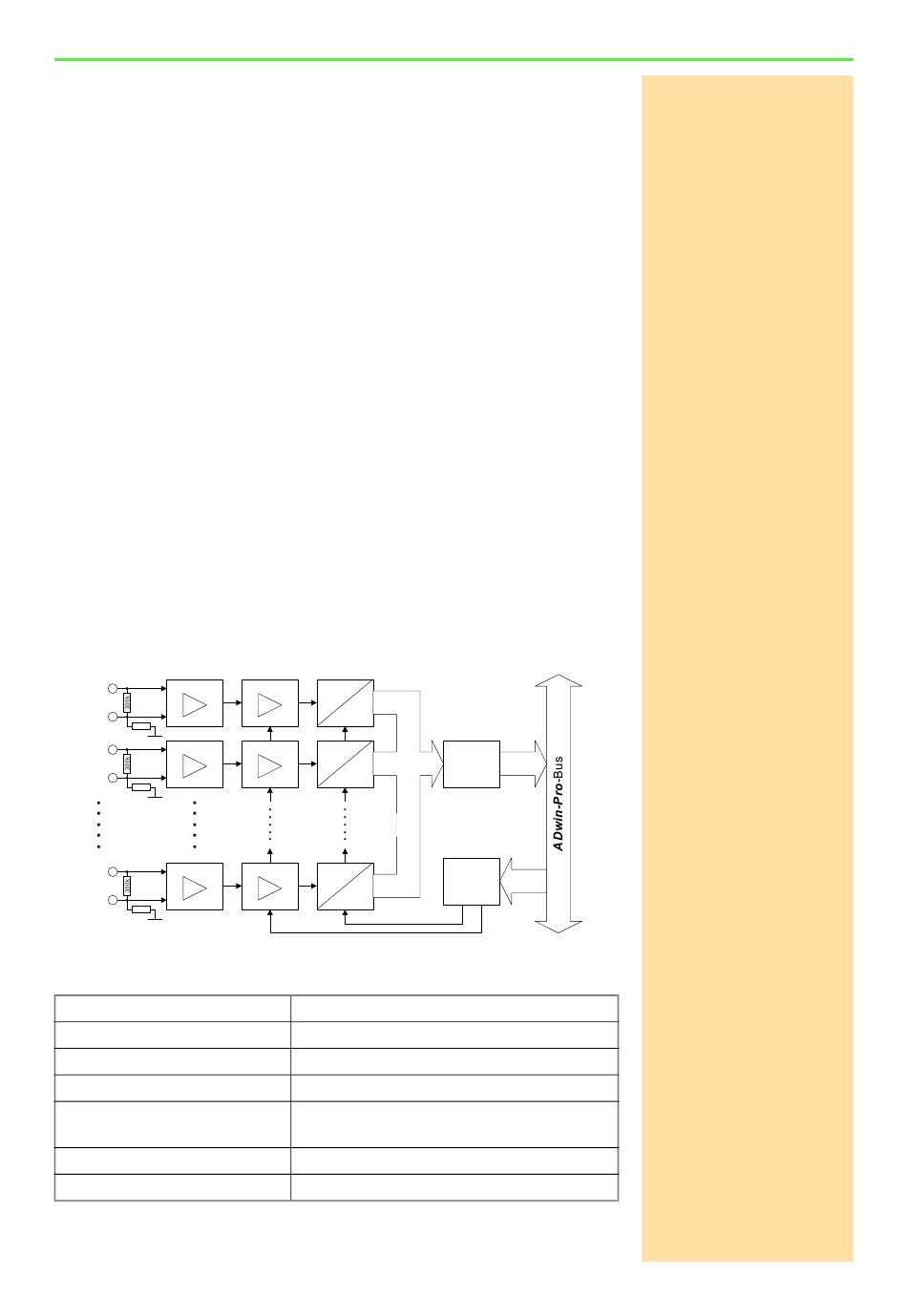

Abb. 64 – Pro II-AIn-F-8/16 Rev. E: Blockschaltbild
Eingangskanäle
Auflösung
Konvertierungszeit
Eingangs-Bandbreite
Speichergröße (ab Rev. E04)
Messbereich
Verstärkung:
Abb. 65 – Pro II-AIn-F-8/16 Rev. E: Spezifikation
ADwin-Pro II Hardware, Handbuch Dez. 2018
PGA
A
D
Vu= 1, 2, 4, 8
PGA
A
Daten
D
Vu= 1, 2, 4, 8
PGA
A
D
Vu= 1, 2, 4, 8
8 differentiell
16 Bit
0,25µs (je ADC)
0 ... 600kHz
256MiB oder
27
2 = 134217728 Messwerte insgesamt
±10V mit max. Offset 3,5V
1, 2, 4, 8 per Software einstellbar
Pro II: Analoge Eingangsmodule
Daten-
Daten
Register
Adress-
Adr.
Dekoder
Pro II-AIn-F-8/16 Rev. E
Burst-Messreihen
Event-Eingänge
