Adwin-Pro Ii-Dc - JÄGER ADwin-Pro II System- Und Hardware-Beschreibung

Gehäuse für das ADwin-Pro II-System
Gehäuse für das ADwin-Pro II-System
Pro II-DC
16 Steckplätze
6

5.2 ADwin-Pro II-DC

Das Gehäuse ADwin-Pro II-DC entspricht vollständig dem Standardgehäuse
ADwin-Pro II, ist aber mit einem Gleichstromnetzteil ausgerüstet.
Wenn zur Spannungsversorgung ein strombegrenzendes Netzteil verwendet
wird, sollte dies in der Lage sein, beim Einschalten ein Mehrfaches des Ruhe-
stroms zur Verfügung zu stellen, um einen einwandfreien Betrieb zu gewähr-
leisten.

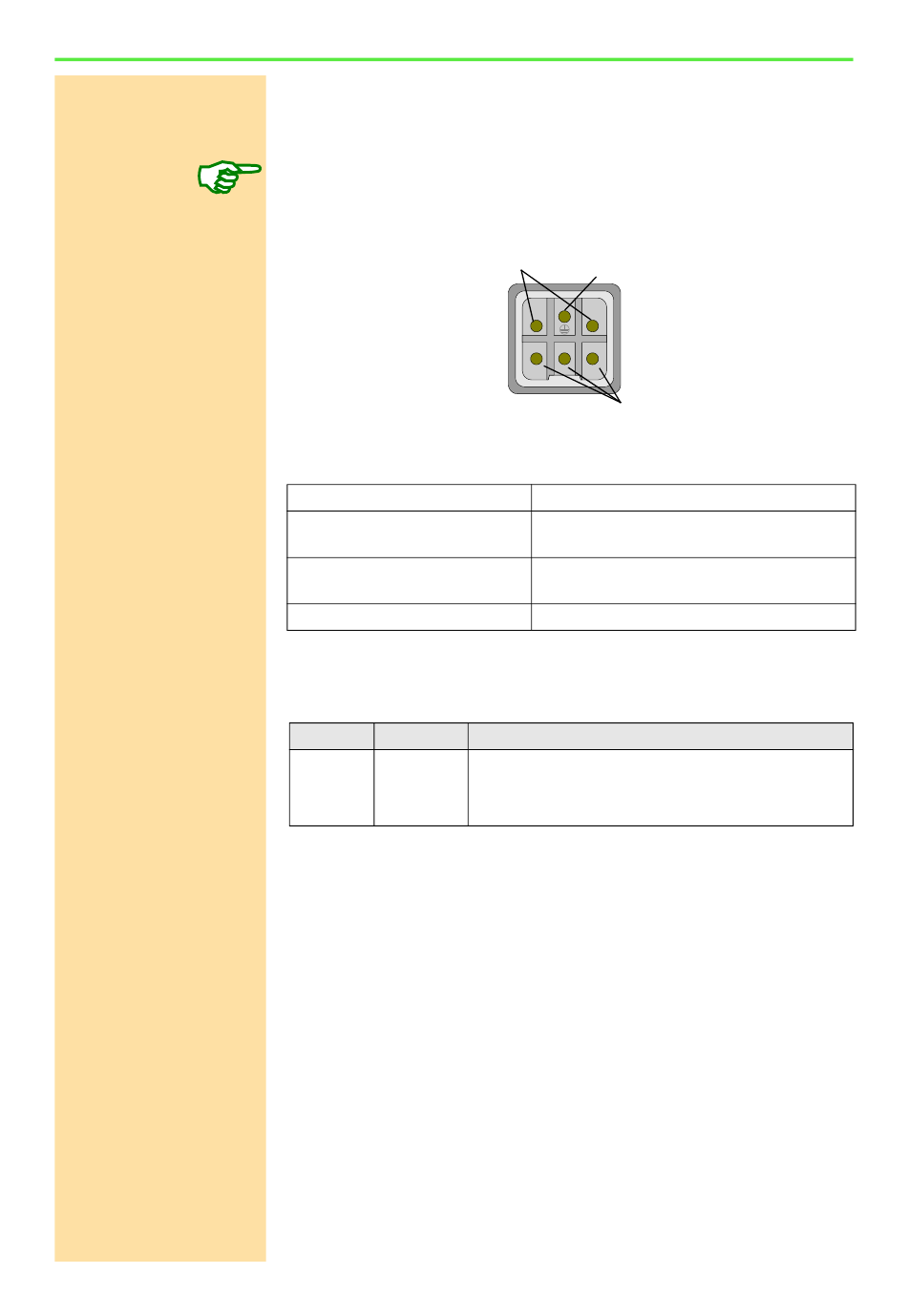

Abb. 3 – Gehäuse ADwin-Pro II-DC:
Detailansicht der Steckerbelegung
Anzahl Steckplätze
Außenabmessungen (L × B × H)
Einschubbereich (B × H)
Netzteil
Sicherung
Abb. 4 – Gehäuse ADwin-Pro-DC: Spezifikation
Auf der Gehäuserückseite befindet sich über dem Netzstecker ein Aufkleber
mit der Revisionsbezeichnung des Gehäuses:
Revision Ausgabe
E1 Jun. 2005
10V...36V
PE
2 1
4
5
3
GND
16
336mm × 447,5mm × 146mm (mit Füßen)
84 TE × 3 HE
DC-DC-Wandler 10V...35V
Leistungsobergrenze Sekundärseite >80W
25A, 58V
Änderung zur Vorgänger-Version
ADwin-Pro II: Neue Gehäusekonstruktion und neue
Backplane mit Pro I- und Pro II-Bus.
Neuer Stromversorgungsstecker.
ADwin-Pro II Hardware, Handbuch Dez. 2018
