6.7.7 Pro II-OPT-32-24V Rev. E
Das Eingangsmodul Pro II-OPT-32-24V Rev. E stellt 32 Kanäle mit optisch iso-
lierten digitalen Eingängen bereit.
Der Eingangs-Spannungsbereich ist fest eingestellt auf 24V und gilt auch für
den Event-Eingang. Die Schaltzeit von nur 100ns erlaubt das Einlesen von
schnellen digitalen Signalen.
Das Modul kann automatisch die Flanken an Eingangskanälen überwachen.
Bei einer Änderung wird der aktuelle Pegelstand gemeinsam mit einem Zeit-
stempel in einem FIFO zwischengespeichert. Die FIFO-Daten können ausge-
lesen und weiter verarbeitet werden.
Jeder Kanal ist vom Systemstromkreis und von den anderen Eingängen
optisch isoliert, wie auch der Event-Eingang.
Die Kanäle sind als single-ended ausgeführt und haben ein gemeinsames
Massepotenzial (ext. GND), das auf der D-SUB-Buchse bereitgestellt werden
muss.
0
31
EVENT
Ext. GND

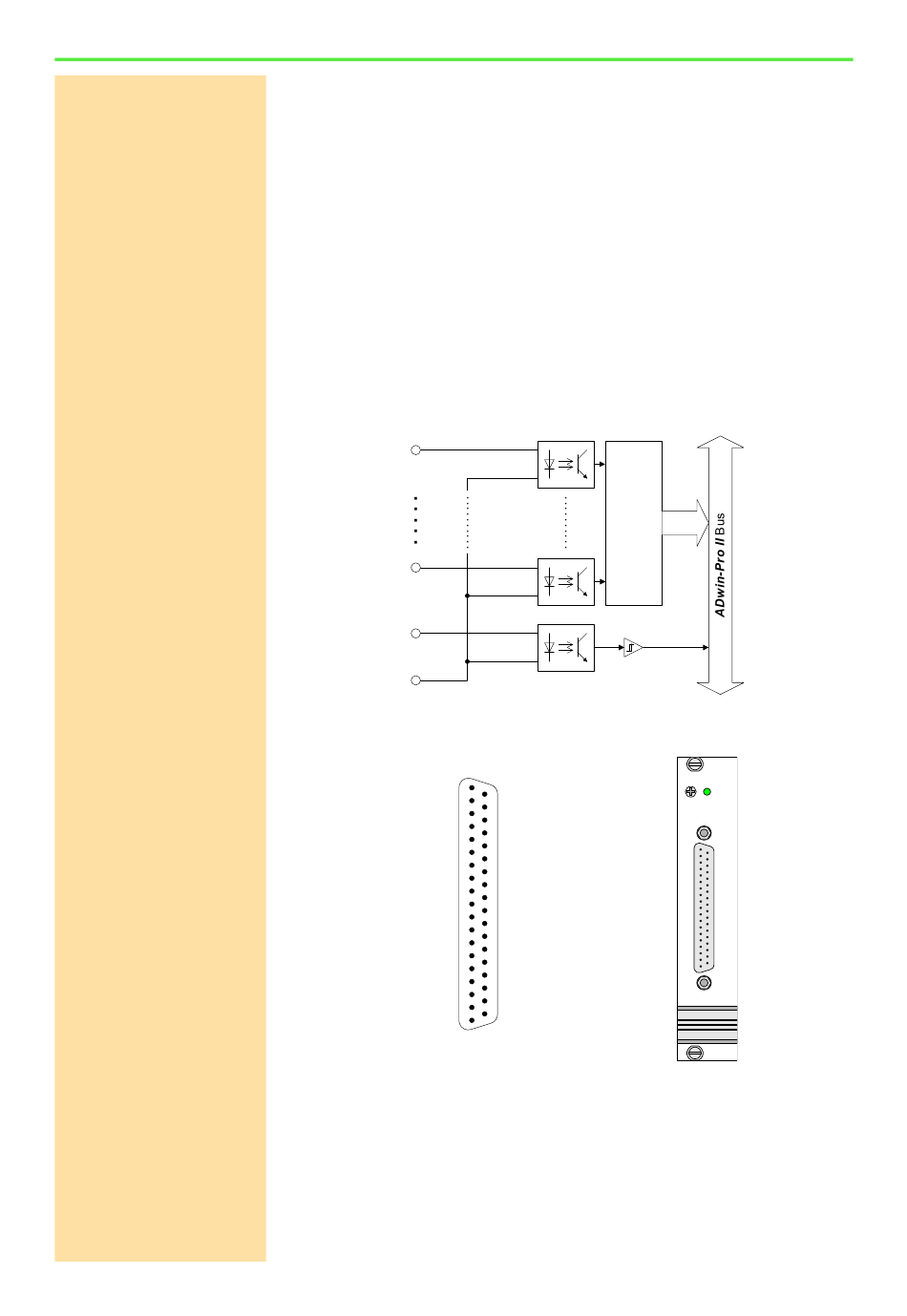

Abb. 107 – Pro II-OPT-32-24V Rev. E: Blockschaltbild
EXT GND
1
reserviert
2
EXT GND
3
OPT IN 30
4
OPT IN 28
5
OPT IN 26
6
OPT IN 24
7
OPT IN 22
8
OPT IN 20
9
OPT IN 18
10
OPT IN 16
11
OPT IN 14
12
OPT IN 12
13
OPT IN 10
14
OPT IN 8
15
OPT IN 6
16
OPT IN 4
17
OPT IN 2
18
OPT IN 0
19
Abb. 108 – Pro II-OPT-32-24V Rev. E: Pinbelegung und Frontplatte
Daten-
register
EVENT IN
20
EXT GND
21
OPT IN 31
22
OPT IN 29
23
OPT IN 27
24
OPT IN 25
25
OPT IN 23
26
OPT IN 21
27
OPT IN 19
28
OPT IN 17
29
OPT IN 15
30
OPT IN 13
31
OPT IN 11
32
OPT IN 9
33
OPT IN 7
34
OPT IN 5
35
OPT IN 3
36
OPT IN 1
37
