5.1 ADwin-Pro II

Das Standard-Gehäuse für ADwin-Pro II-Systeme. Die Rückwand (Back-
plane) des Gehäuses verbindet das Prozessormodul mit den anderen Modu-
len über einen internen Bus.
Die Gerätesicherung befindet sich an in einem Einschub im Netzteil, oberhalb
der Buchse für den Netzstecker (Gehäuserückseite).
Anzahl Steckplätze
Außenabmessungen (L × B × H)
Einschubbereich (B × H)
Netzteil
Sicherung

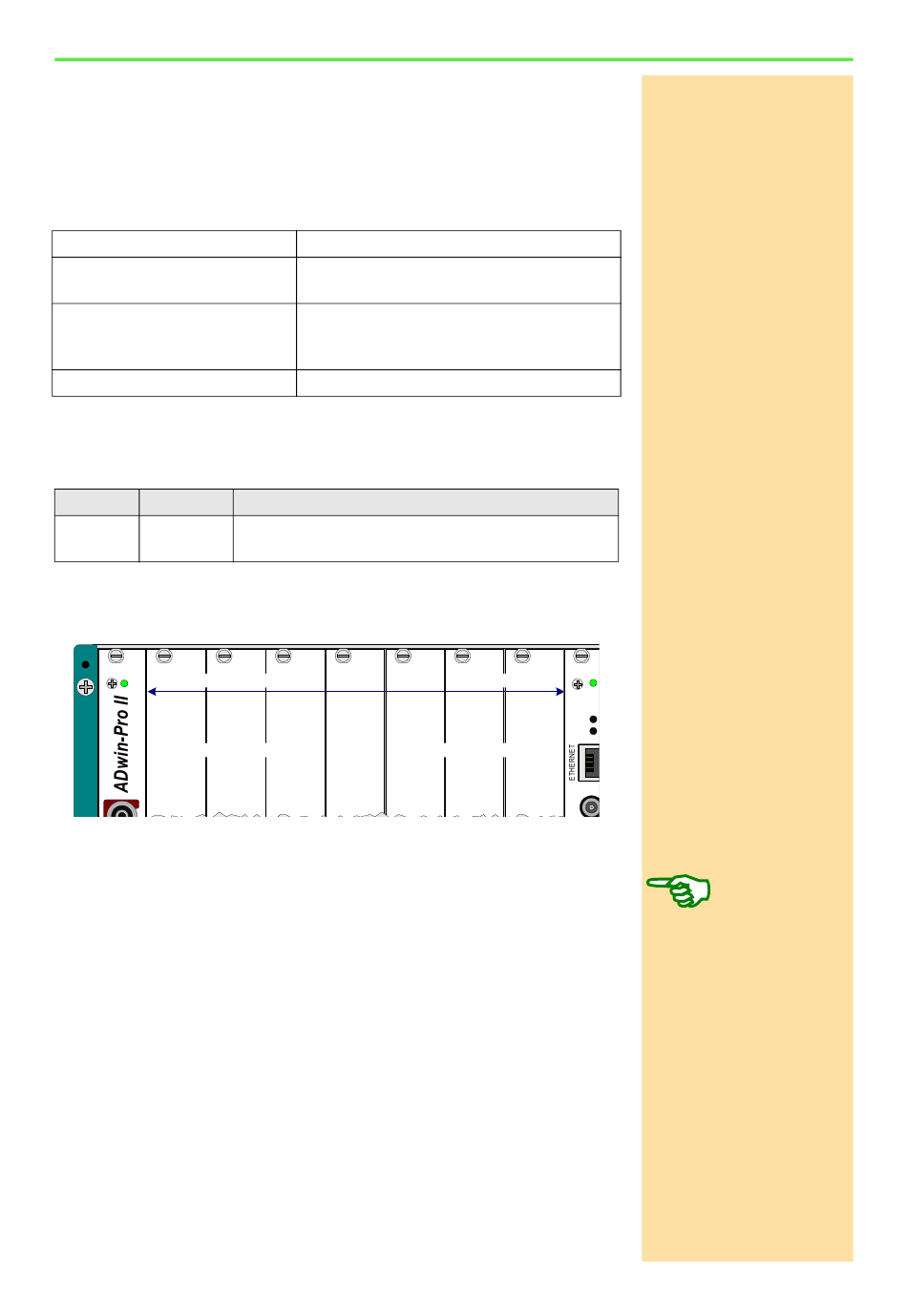

Abb. 1 – Gehäuse ADwin-Pro II: Spezifikation
Auf der Gehäuserückseite befindet sich über dem Netzstecker ein Aufkleber
mit der Revisionsbezeichnung des Gehäuses:
Revision Ausgabe
E1 Jun. 2005
Im Pro II-Gehäuse können sowohl Pro I-Module als auch Pro II-Module einge-
steckt werden. Die Gehäuserückwand enthält sowohl den Pro I-Bus als auch
den Pro II-Bus; das Prozessormodul arbeitet parallel mit beiden Bussen.
POWER
Module für Pro II-Bus
Module für Pro I-Bus
1
Abb. 2 – Gehäuse ADwin-Pro II
Bitte beachten Sie, dass Module für Pro I-Bus (im Bild grau) und Pro II-Bus
leicht versetzte Einsteckpositionen haben. Die Positionen sind an der Farbe
der Schienen leicht zu unterscheiden:
– Weiße Schienen: Module für Pro II-Bus.
– Schwarze Schienen: Module für Pro I-Bus.
Ausgangsmodule Pro-AOut-x mit Rev. A können aus technischen Grün-
den nicht verwendet werden.
Das Prozessormodul wird immer in der Mittelposition eingesteckt (weiße
Schienen).
Zwischen dem Prozessormodul und Modulen für Pro I-Bus bleibt ein halber
Steckplatz frei (Abdeckbleche liegen bei), während Module für Pro II-Bus ohne
Abstand neben das Prozessormodul passen.
ADwin-Pro II Hardware, Handbuch Dez. 2018
16
336mm × 447,5mm × 146mm (mit Füßen)
84 TE × 3 HE
100V...240VAC bei 50/60Hz
Schaltnetzteil
Leistungsobergrenze Sekundärseite >70W
5A, träge
Änderung zur Vorgänger-Version
ADwin-Pro II: Neue Gehäusekonstruktion und neue
Backplane mit Pro I- und Pro II-Bus.
2 3 4
Gehäuse für das ADwin-Pro II-System
Gehäuse für das ADwin-Pro II-System
CPU-T
Module für Pro II-Bus
ADwin-
Module für Pro I-Bus
5 6 7
DIG I/O
16 Steckplätze
Gehäuse Pro II
AC
ST
