Prozessormodule

Pro II-Boot mit Speichermedium

20
6.3.3 Pro II-Boot mit Speichermedium
Die Prozessormodule Pro-CPU-T12 und Pro-CPU-T11-ENET können optional
für den Zugriff auf ein Speichermedium ausgerüstet werden. Die Option muss
bestellt und kann nicht nachgerüstet werden. Der Zugriff auf das Speicherme-
dium ermöglicht z. B. die Datenspeicherung im stand-alone-Betrieb das
ADwin-Systems bei Langzeit-Messungen.
Bei jedem zusätzlichen Speichermedium ist der Bootloader Pro II-Boot für
eigenständigen Betrieb enthalten, Beschreibung s. Seite 23. Im folgenden ist
nur der Umgang mit dem zusätzlichen Speichermedium beschrieben.

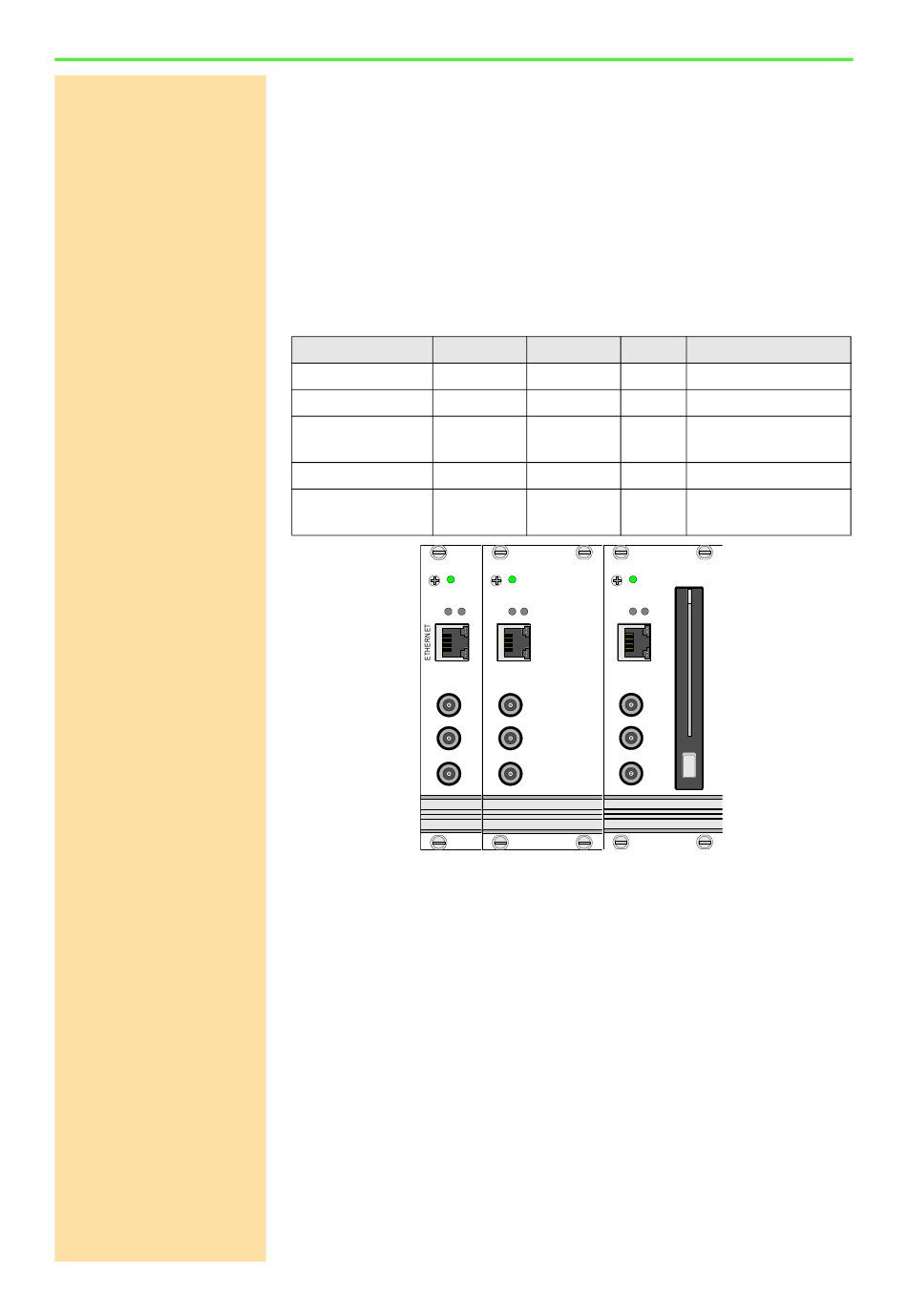

Das Prozessormodul wird je nach Bestellung mit einem der folgenden Spei-
chermedien geliefert:
Option Medium
Pro II-Boot-USB USB-Flash
Pro II-Boot-SSD
Pro II-Boot-SSD-
RMV
Pro II-Boot-HDD Festplatte
Pro II-Boot-HDD-
Festplatte
RMV
CPU-T11
ADwin-Pro II
ST
DIG I/O 1
DIG I/O 0
EVENT IN
USB

Speichermedium entnehmen / in den Wechselrahmen einlegen

In den Wechselrahmen passen Speichermedien mit dem Formfaktor 2,5",
max. Bauhöhe 9,5mm.
So entnehmen Sie ein Speichermedium aus dem Wechselrahmen oder setzen
es ein:
– Bei einem Speichermedium mit offener Platine kleben Sie zunächst die
mitgelieferte Folie auf die Platinenseite. Ohne die Folie kann ein Kontakt
der Platine mit dem Gehäuse entstehen und dadurch Fehler erzeugen.
Eine Anleitung zur Befestigung der Folie bzw. des Abstandshalters (sie-
he unten) liegt bei.
Bei einem schmalen Speichermedium nehmen Sie den mitgelieferten
Abstandshalter und befestigen ihn an der linken Seite des Speicherme-
diums.
min. Größe Breite
16GB
SSD 240GB 10 TE fest eingebaut
SSD 240GB 10 TE
1TB 10 TE fest eingebaut
1TB 10 TE
CPU-T11 CPU-T11
ADwin-Pro II ADwin-Pro II
BU ST BU ST
T T
E E
N N
R R
E E
T H T H
E
E
DIG I/O 1 DIG I/O 1
DIG I/O 0
DIG I/O 0
EVENT IN
EVENT IN
SSD / HDD SSD-RMV /
HDD-RMV
ADwin-Pro II Hardware, Handbuch Dez. 2018
ADwin
5 TE
herausnehmbar auf
Wechselrahmen
herausnehmbar auf
Wechselrahmen
BU
