Das Modul Pro II-SENT-4-Out Rev. E besitzt 4 Ausgangskanäle für das SENT-
Protokoll (Single Edge Nibble Transmission). Zusätzlich stehen 4 Eingangs-
und 4 Ausgangskanäle mit TTL-Pegeln bereit.
Die Beschreibung des SENT-Moduls ist in folgende Abschnitte gegliedert:
– Hardware-Aufbau
– Mit SENT arbeiten
– Digitalkanäle
– Modul-Revisionen
– Programmierung
SENT-Schnittstelle
SENT-Kanäle
Digitalkanäle
Digitalkanäle
Pull-Down-Widerstand
V
IH
V
IL
I
IH
I
IL
Spannungsbereich
Ausgangsstrom
Allgemeines
Steckerverbindung
Abb. 172 – Pro II-SENT-4-Out Rev. E: Spezifikation
Hardware-Aufbau
Das Modul Pro II-SENT-4-Out Rev. E arbeitet nach der der Norm SAE J2716,
Stand 2010. Weitere Informationen finden Sie auf der Webseite von SAE Inter-
®
national : http://standards.sae.org.
Die Anschlüsse der SENT-Schnittstelle stehen auf einem 37-poligen D-Sub-
Verbinder zur Verfügung; die Pin-Belegung ist unten dargestellt.
GND DIGIO
reserviert
GND SENT
DIGOUT 27
DIGOUT 26
DIGOUT 25
DIGOUT 24
SENT 4 OUT
SENT 3 OUT
SENT 2 OUT
SENT 1 OUT
reserviert

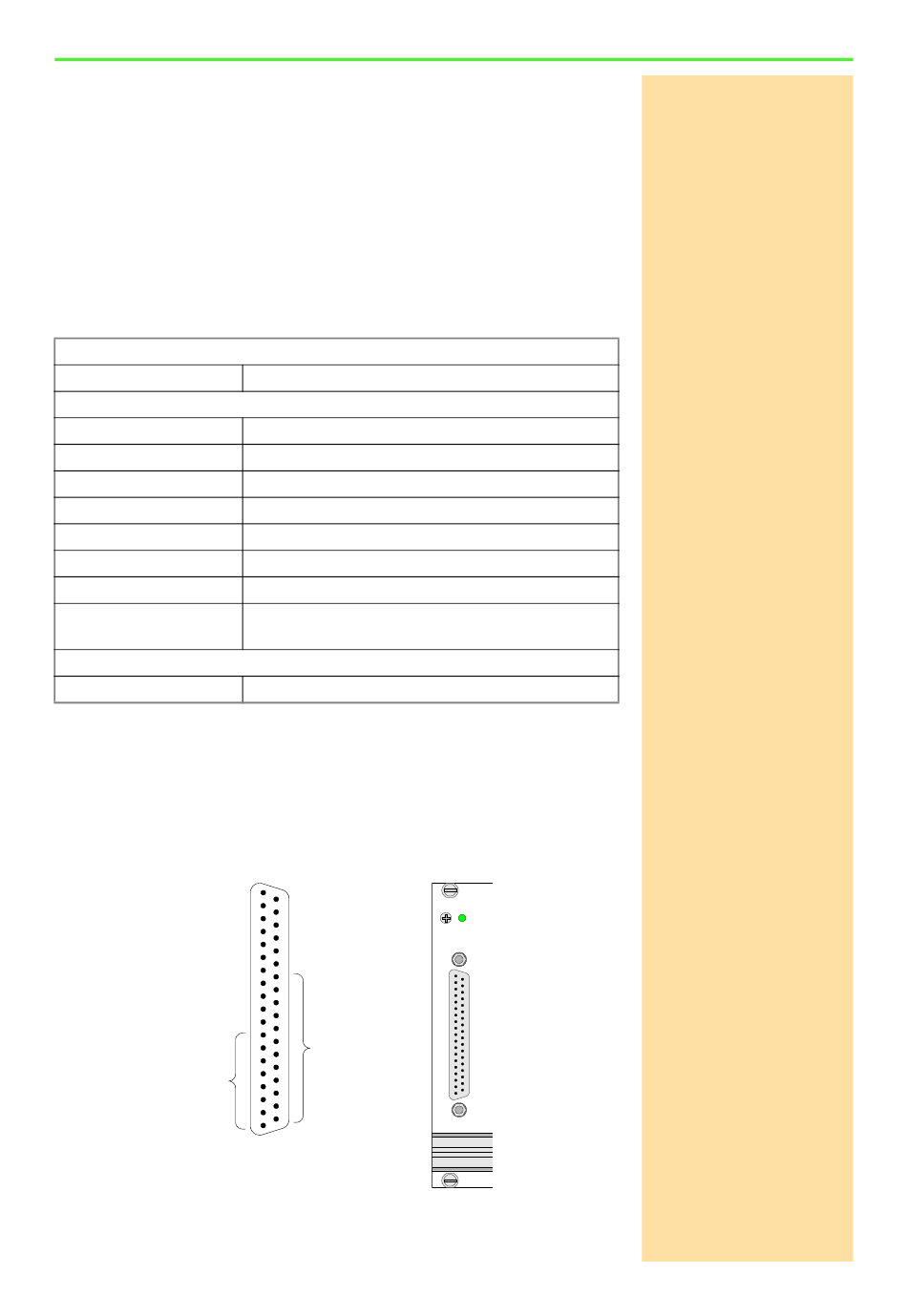

Abb. 173 – Pro II-SENT-4-Out Rev. E: Pinbelegung und Frontplatte
ADwin-Pro II Hardware, Handbuch Dez. 2018
4 Ausgänge
4 Eingänge, 4 Ausgänge; TTL-Logik
10kΩ
min. 2V
max. 0,8V
max. 1µA
max. 0,01mA
-0,5V ... +5,5V
max. ±35mA pro Kanal, max. ±70mA je Block
(4 Kanäle) über VCC oder GND
37-polige D-Sub-Buchse
1
reserviert
20
2
GND SENT
21
3
DIGIN 19
22
4
DIGIN 18
23
5
DIGIN 17
24
6
DIGIN 16
25
7
26
8
27
9
28
10
29
11
30
12
31
reserviert
13
32
14
33
15
34
16
35
17
36
18
37
19
