6.3.1 Pro-CPU-T11-ENET
Das Prozessormodul kann nur in einem Pro II-Gehäuse eingesetzt werden
und arbeitet sowohl mit Pro I- als auch mit Pro II-Modulen.
Beachten Sie, dass manche Pro I-Module nicht unterstützt werden, siehe
Kapitel 6.1.
Es gibt für das Modul mehrere Bestelloptionen Pro II-Boot mit Speicherme-
dium, die den Zugriff auf ein Speichermedium erlauben. Dadurch wird z.B. die
Datenspeicherung im stand-alone-Betrieb das ADwin-Systems bei Langzeit-
Messungen möglich.
Die zusätzlichen Eigenschaften der Optionen sind unter Pro II-Boot mit Spei-
chermedium beschrieben.
Geeignet für Gehäusetyp
Prozessor
Taktrate
Rechenauflösung Float-Werte 40 Bit
Datenleitung
Interner Speicher
Externer Speicher
TTL-Signaleingänge

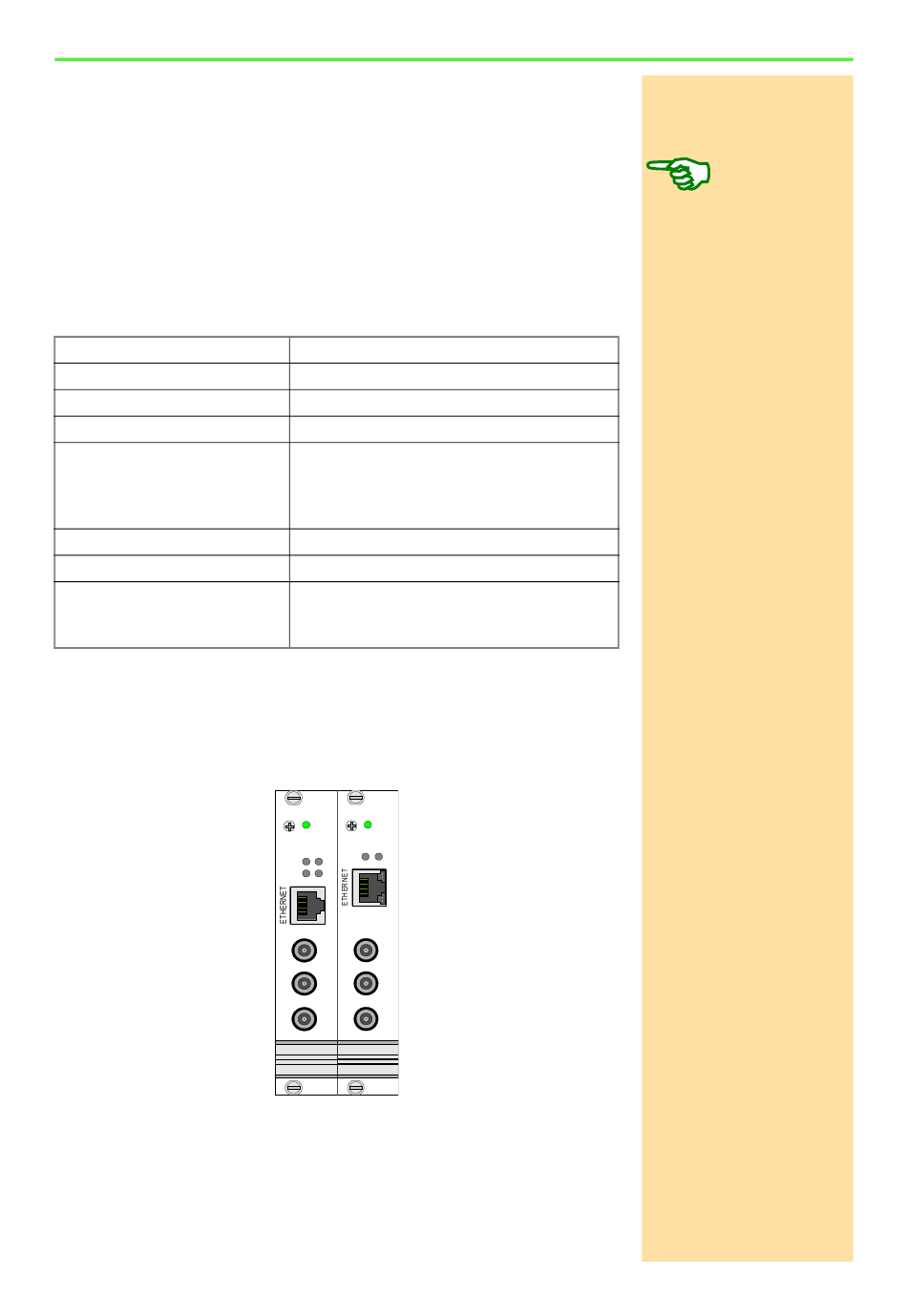

Abb. 13 – Pro-CPU-T11-ENET: Spezifikation
Das Prozessormodul hat im Pro II-Gehäuse eine feste Position. Beachten Sie
zum Einstecken des Moduls auch die Hinweise auf Seite 4.
Der interne Speicher des Prozessors ist aufgeteilt in Programmspeicher (PM),
Datenspeicher (DM) und frei verwendbaren Zusatzspeicher (EM).
Abb. 14 – Pro-CPU-T11-ENET: Frontplatte
Das Prozessormodul signalisiert seinen Betriebszustand durch LEDs am
Ethernet-Anschluss. Die Bedeutung der LEDs ist im Handbuch ADwin Instal-
lation, Kapitel 10.5 beschrieben.
ADwin-Pro II Hardware, Handbuch Dez. 2018
Pro II
ADSP TS101S
300MHz
Ethernet:
Schnittstelle ENET-2, bis 100 MbBit/s
Schnittstelle ENET-3 (ab Rev. E10),
bis 1000 MbBit/s
PM: 256 KiB, DM: 256 KiB, EM: 256 KiB
256MiB
Event In, mit 4,7 kΩ Pull-down-Widerstand
Dig I/O 0, mit 4,7 kΩ Pull-up-Widerstand
Dig I/O 1, mit 4,7 kΩ Pull-up-Widerstand
CPU-T11 CPU-T11
ADwin-Pro
ADwin-Pro II
ST BU
AC LI
ST BU
DIG I/O 1 DIG I/O 1
DIG I/O 0 DIG I/O 0
EVENT IN EVENT IN
T11 T11
ENET-2 ENET-3
Prozessormodule
Pro-CPU-T11-ENET
