6.8.2 Pro II-TC-8 ISO Rev. E
Das Modul Pro II-TC-8 ISO Rev. E hat 8 Eingänge für Thermoelemente und
kann mit den Thermoelement-Typen B, E, J, K, N, R, S und T betrieben wer-
den. Über Software-Befehle können Sie die Thermospannung (mit oder ohne
Kaltstellenkompensation) oder die Temperatur jedes Kanals separat abfragen.
Jeder Eingang ist mit einem separaten ADC ausgerüstet. Das Modul hat eine
gemeinsame Kaltstellenkompensation für alle Temperatureingänge.
Sie können die Kanaltrennung über die Position der Steckbrücken (Jumper,
siehe Abb. 138 links) für jeden Kanal getrennt einstellen:
– Position rechts: Die Potentiale eines Eingangs sind voneinander
getrennt (Voreinstellung).
– Position links: Der negative Eingang ist mit Erde verbunden.
Die Signalerfassung an den ADC erfolgt mit einer schrittweise einstellbaren
Abtastrate. Sobald per Software ein Messwert abgefragt wird, wird aus dem
zuletzt erfassten Messsignal die Thermospannung oder den Temperaturwert
in Grad Celsius oder in Grad Fahrenheit berechnet. Die Berechnung basiert
auf der Grundwertreihe der Norm IEC 584-1. Die Thermospannung ohne Kalt-
stellenkompensation kann auch zurückgegeben werden.
Die Eingänge haben einen Butterworth-Filter mit 5Hz als Tiefpass. Das Modul
kann auch ohne Tiefpass bestellt werden.
Die Kalibrierung des Moduls erfolgt beim Hersteller. Senden Sie das Modul
hierzu an die Lieferanschrift auf der Rückseite der Titelseite.
Kaltstellenerfassung
J1
1
OFF PE
J2
2
OFF PE
J8
8
OFF PE

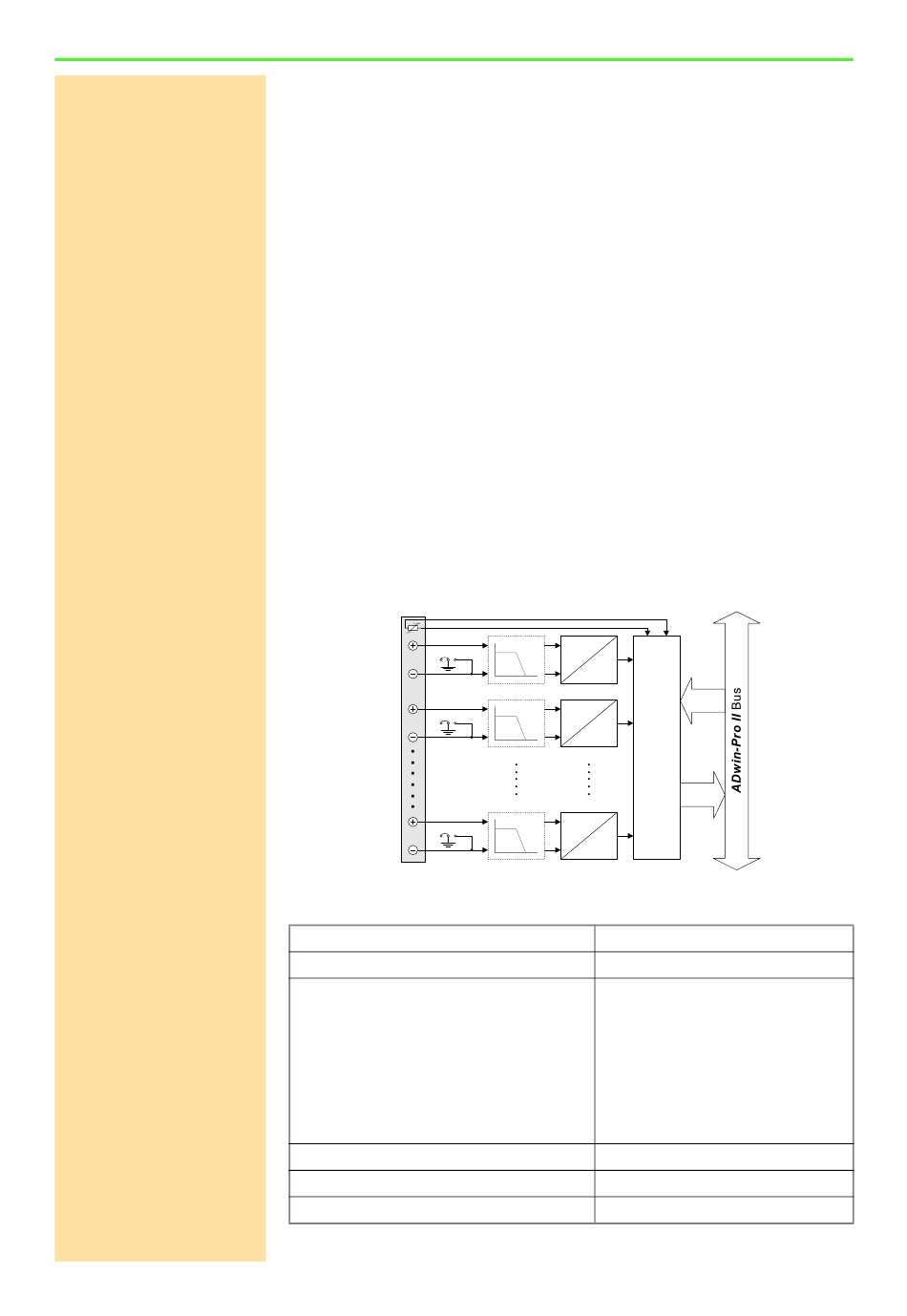

Abb. 136 – Pro II-TC-8 ISO Rev. E: Blockschaltbild
Eingangskanäle
Abtastrate
Thermoelement-Typen, Messbereiche
und Genauigkeit
Auflösung
Eingangswiderstand
Eingangsfilter
Abb. 137 – Pro II-TC-8 ISO Rev. E: Spezifikation
LPF
A
2. Ord.
Butter-
D
worth
5 Hz
LPF
A
Adr.-
2. Ord.
Butter- und
D
worth
5 Hz Daten-
bus-
Logik
LPF
A
2. Ord.
Butter-
D
worth
5 Hz
8
7Hz ... 3500Hz
B: 250°C ... 1820°C; ±5°C
E: -200°C...1000°C; ±1°C
J: -210°C...1250°C; ±1°C
K: -200°C ... 1372°C; ±1°C
N: -200°C...1300°C; ±2°C
R: -50°C ... 1768°C; ±3°C
S: -50°C ... 1768°C; ±3°C
T: -270°C ... 400°C; ±1°C
0,1°C
10MΩ
5Hz Butterworth
