6.6.3 Pro II-AOut-1/16 Rev. E
Das Modul Pro II-AOut-1/16 Rev. E ist mit folgender Hardware ausgerüstet:
– 1 analoger Ausgang mit 16 Bit DAC, Ausgaberate 50MHz, galvanisch
getrennt.
– Je 16 digitale Eingangs- und Ausgangskanäle mit TTL-Pegeln
– 1 Event-Eingang
– TiCo-Prozessor mit 56 KiB internem Speicher und 256MiB externem
DRAM-Speicher
Der TiCo-Prozessor hat Zugriff auf alle Ein- und Ausgänge des Moduls.
Nähere Hinweise zur Anwendung und Programmierung des TiCo-Pro-
zessors entnehmen Sie bitte dem Handbuch TiCoBasic.
Wenn der TiCo-Bootloader programmiert ist, kann das Modul eigenständig
und unabhängig vom CPU-Modul des ADwin-Pro II-Systems arbeiten.

Analogausgang

Der DAC arbeitet mit 50MHz. Der Ausgangs-Spannungsbereich des DAC ist
auf ±2V bipolar eingestellt und lässt sich nicht verändern. Der Abgleich der
Verstärkung und des Offset erfolgt per Software (siehe Kapitel 7 "Kalibrie-
rung").
Der DAC-Ausgang liegt auf einer separaten SMB-Buchse und ist galvanisch
von der Gehäusemasse und von anderen Modulen getrennt.
Beachten Sie: Der DAC-Ausgang hat einen Widerstand von 50Ω und muss mit
einem 50Ω-System betrieben werden. Sobald der Ausgang kalibriert wurde,
kann jede Änderung des Widerstandswerts – beispielsweise durch andere
Kabel oder Steckverbindungen – zu starken Verfälschungen beim ausgegebe-
nen Spannungswert führen.
TTL-Eingang, Bit 1
TTL-Eingang, Bit 3
TTL-Eingang, Bit 5
TTL-Eingang, Bit 7
TTL-Eingang, Bit 9
TTL-Eingang, Bit 11
TTL-Eingang, Bit 13
TTL-Eingang, Bit 15
TTL-Ausgang, Bit 17
TTL-Ausgang, Bit 19
TTL-Ausgang, Bit 21
TTL-Ausgang, Bit 23
TTL-Ausgang, Bit 25
TTL-Ausgang, Bit 27
TTL-Ausgang, Bit 29
TTL-Ausgang, Bit 31
DGND
EVENT-Eingang

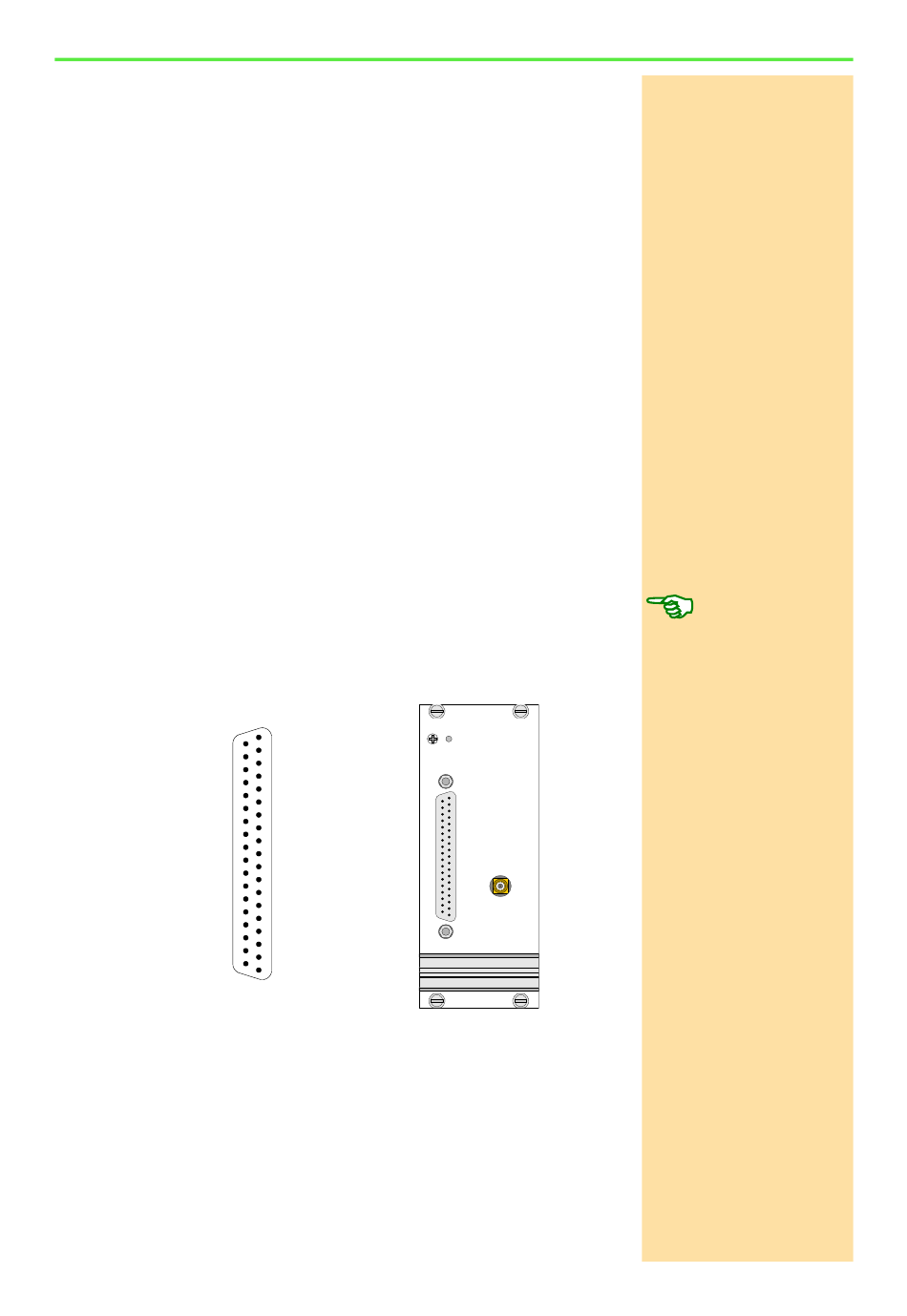

Abb. 86 – Pro II-AOut-1/16 Rev. E: Pinbelegung und Frontplatte
Für die Ausgabe von DAC-Werten gibt es 3 Varianten:

1. Einzelwertausgabe

2. Kontinuierliche Ausgabe über einen Ausgangs-Fifo. Die Ausgabewerte
werden entweder regelmäßig nachgefüllt oder in einer Dauerschleife
wiederholt.
Mit jedem ausgegebenen Spannungswert können außerdem gleichzei-
tig 14 digitale Ausgänge gesetzt werden.
ADwin-Pro II Hardware, Handbuch Dez. 2018
TTL-Eingang, Bit 0
19
37
TTL-Eingang, Bit 2
18
36
TTL-Eingang, Bit 4
17
35
TTL-Eingang, Bit 6
16
34
TTL-Eingang, Bit 8
15
33
TTL-Eingang, Bit 10
14
32
TTL-Eingang, Bit 12
13
31
TTL-Eingang, Bit 14
12
30
TTL-Ausgang, Bit 16
11
29
TTL-Ausgang, Bit 18
10
28
TTL-Ausgang, Bit 20
9
27
TTL-Ausgang, Bit 22
8
26
TTL-Ausgang, Bit 24
7
25
TTL-Ausgang, Bit 26
6
24
TTL-Ausgang, Bit 28
5
23
TTL-Ausgang, Bit 30
4
22
DGND
3
21
reserviert
2
20
DGND
1
Pro II: Analoge Ausgangsmodule
AOUT-1/16
DIO
ANALOG
OUTPUT
Pro II-AOut-1/16 Rev. E
99
