Gehäuse für das ADwin-Pro II-System
Gehäuse für das ADwin-Pro II-System
Pro II-mini mit
5 Steckplätzen
10

5.6 ADwin-Pro II-mini

Das kleinste Gehäuse für ADwin-Pro II-Systeme hat 5 Steckplätze und benö-
tigt ein externes Netzteil. Der Anschluss für das Netzteil ist auf der Rückseite
des Gehäuses.
Anzahl Steckplätze
Außenabmessungen (L × B × H)
Einschubbereich (B × H)
Sicherung
Externes Netzteil

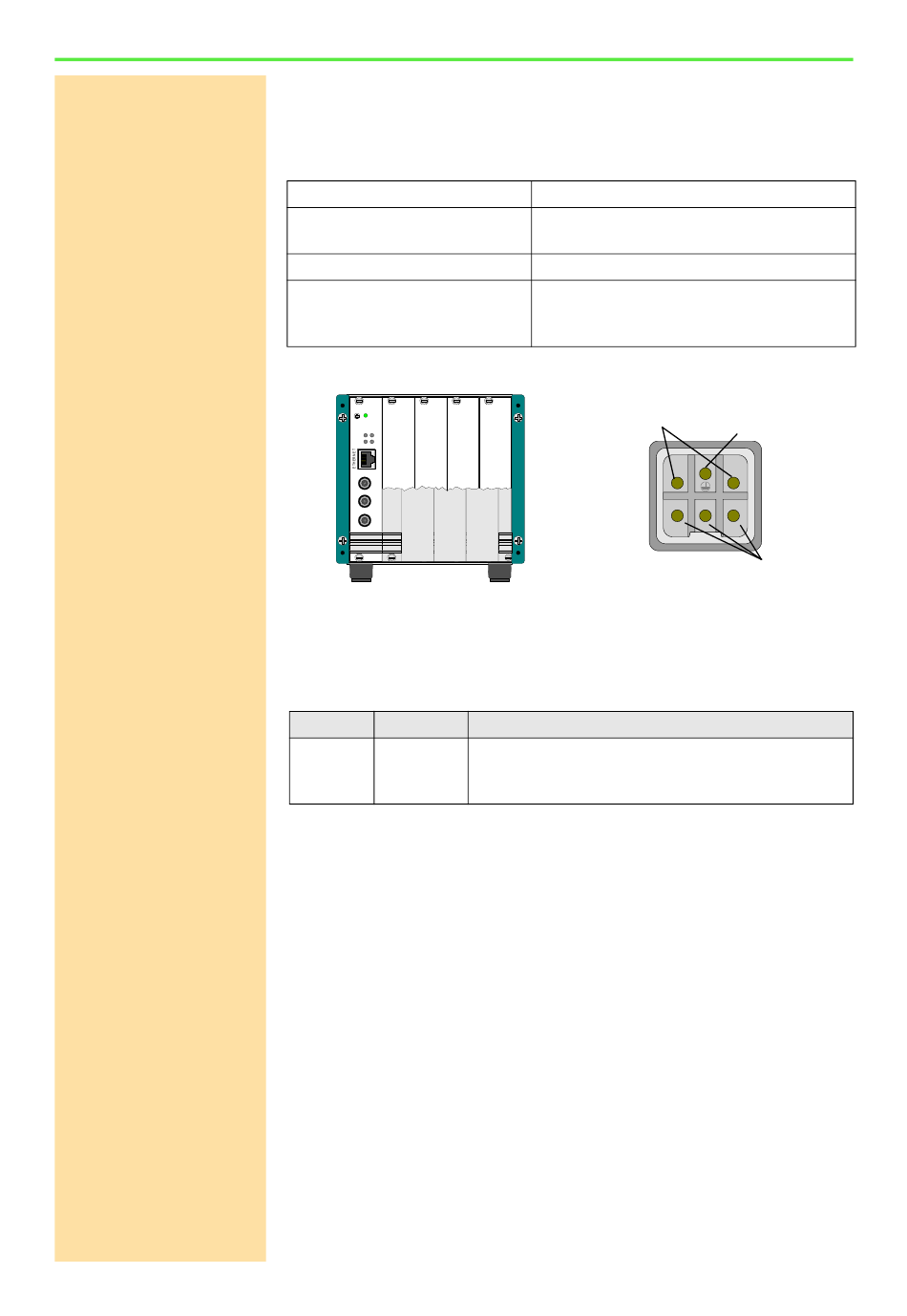

Abb. 10 – Gehäuse ADwin-Pro II-mini: Spezifikation
CPU-T11
ADwin-Pro
AC LI
ST BU
1 2 3
DIG I/O 1
DIG I/O 0
EVENT IN
1
2
Abb. 11 – Gehäuse ADwin-Pro II-mini und
Anschlussbuchse für die Stromversorgung
Auf der Gehäuserückseite befindet sich ein Aufkleber mit der Revisionsbe-
zeichnung des Gehäuses:
Revision Ausgabe
E1 Dez. 2005
5
253mm × 147,3mm × 146mm (mit Füßen)
20 TE x 3 HE
10A, 58V
externes Netzteil erforderlich
DC-DC-Wandler 10V...36V DC
Leistungsobergrenze Sekundärseite 50W
10V...36V
4
3
Änderung zur Vorgänger-Version
ADwin-Pro II: Neue Gehäusekonstruktion und neue
Backplane mit Pro I- und Pro II-Bus. Variable Ein-
gangsspannung.
ADwin-Pro II Hardware, Handbuch Dez. 2018
ADwin
PE
2 1
4
5 3
GND
