5.3 ADwin-Pro II-BM

Das Gehäuse entspricht vollständig dem Standardgehäuse, aber die Module
werden auf der Rückseite eingesteckt (BM = back mounted).
POWER
ON
230V

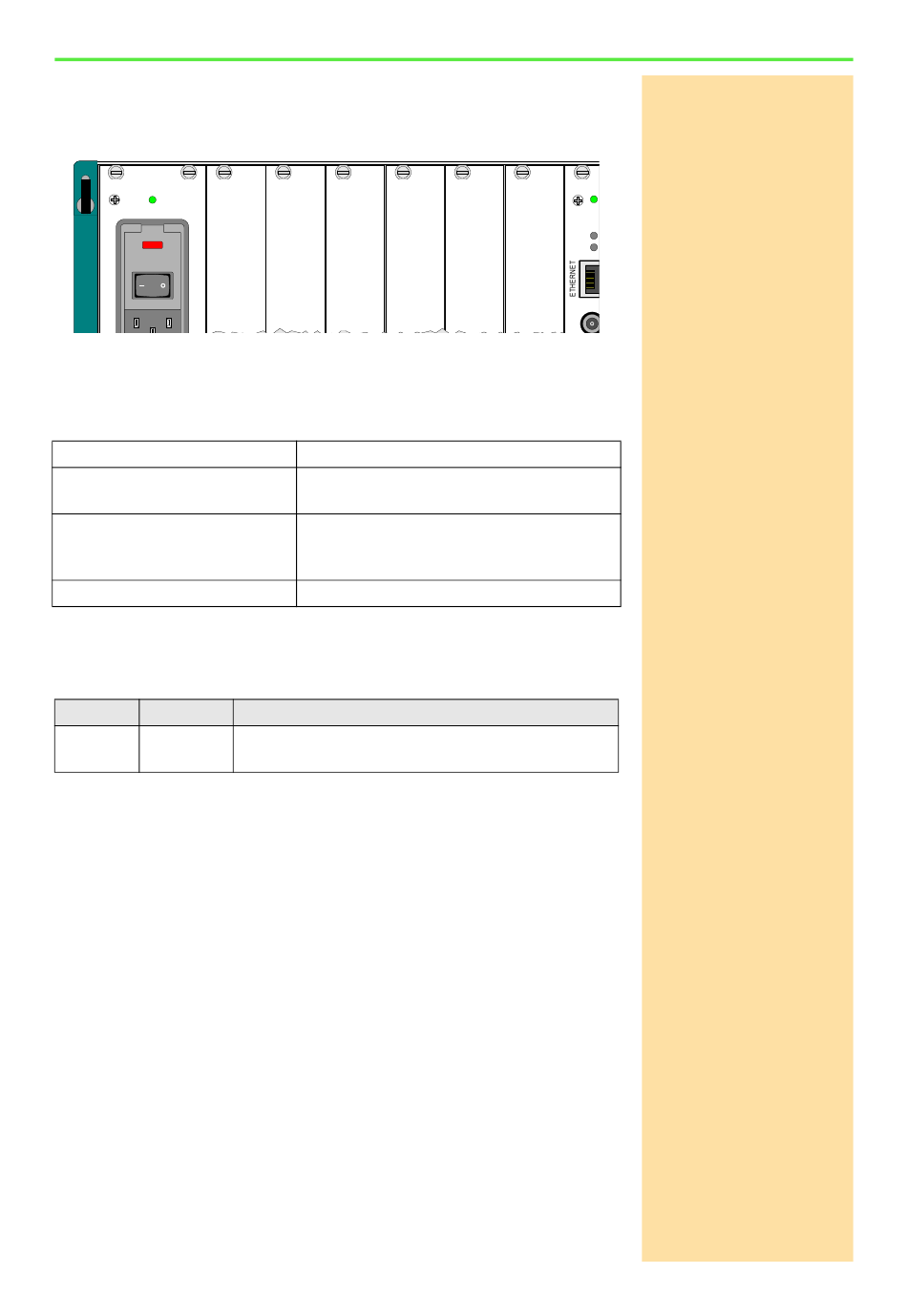

Abb. 5 – Gehäuse ADwin-Pro II-BM (Rückseite)
Die Gerätesicherung befindet sich in einem Einschub im Netzteil, oberhalb der
Buchse für den Netzstecker.
Anzahl Steckplätze
Außenabmessungen (L × B × H)
Einschubbereich (B × H)
Netzteil
Sicherung
Abb. 6 – Gehäuse ADwin-Pro II-BM: Spezifikation
Auf der Gehäuserückseite befindet sich über dem Netzstecker ein Aufkleber
mit der Revisionsbezeichnung des Gehäuses:
Revision Ausgabe
E1 Jun. 2005
ADwin-Pro II Hardware, Handbuch Dez. 2018
1 2 3
16
336mm × 447,5mm × 146mm (mit Füßen)
84 TE × 3 HE
100...240VAC bei 50/60Hz
Schaltnetzteil
Leistungsobergrenze Sekundärseite >70W
5A, träge
Änderung zur Vorgänger-Version
ADwin-Pro II: Neue Gehäusekonstruktion und neue
Backplane mit Pro I- und Pro II-Bus.
Gehäuse für das ADwin-Pro II-System
Gehäuse für das ADwin-Pro II-System
