6.7.3 Pro II-DIO-32/1-TiCo Rev. E
Das digitale Ein-/Ausgangsmodul Pro II-DIO-32/1-TiCo Rev. E stellt 32 pro-
grammierbare Ein- und Ausgangskanäle mit TTL-Pegeln bereit. Die Kanäle
können einzeln mit ADbasic-Befehlen als Ein- oder Ausgänge konfiguriert wer-
den. Nach dem Einschalten sind alle Kanäle als Eingänge konfiguriert.
Das Modul kann mit einer Frequenz von 100MHz die Flanken an Eingangska-
nälen überwachen. Bei einer Änderung wird der aktuelle Pegelstand gemein-
sam mit einem Zeitstempel in einem FIFO zwischengespeichert; es können bis
zu 511 solcher Wertepaare (Pegelstand und Zeitstempel) gespeichert werden.
Die FIFO-Daten können ausgelesen und weiter verarbeitet werden.
Außerdem kann abgefragt werden, an welchen Eingangskanälen eine positive
oder negative Flanke aufgetreten ist.
An den Eingangskanälen können einzelne Fehlpulse (Spikes) mit einem ein-
stellbaren Filter unterdrückt werden. Jeder Kanal hat seinen eigenen Filter,
aber die Filtereinstellungen gelten für alle Kanäle gleichermaßen. Nach dem
Einschalten sind die Filter deaktiviert.
Das Modul besitzt zusätzlich einen frei programmierbaren TiCo-Prozessor mit
28kiB Programmspeicher und 28kiB Datenspeicher. Der TiCo-Prozessor hat
Zugriff auf alle digitalen Ein- und Ausgangskanäle. Nähere Hinweise zur
Anwendung und Programmierung des TiCo-Prozessors entnehmen Sie bitte
dem Handbuch TiCoBasic.
Wenn Sie ein TiCoBasic-Programm im TiCo-Bootloader ablegen, wird das
Programm beim Einschalten der Stromversorgung in den TiCo-Prozessor
geladen und gestartet. Auf diese Weise kann das Modul eigenständig und
unabhängig vom CPU-Modul des ADwin-Pro II-Systems arbeiten.
Das Modul kann selbstständig Pegel zu bestimmten Zeitpunkten auf Digital-
ausgängen ausgeben. Ein FIFO dient als Zwischenspeicher für die vom
Benutzer festgelegten Pegel und Zeitpunkte.
Das FIFO kann entweder für die Flankenüberwachung von Eingängen oder für
die Pegelausgabe an Ausgängen verwendet werden.
0
1
2
3
30
31
EVENT

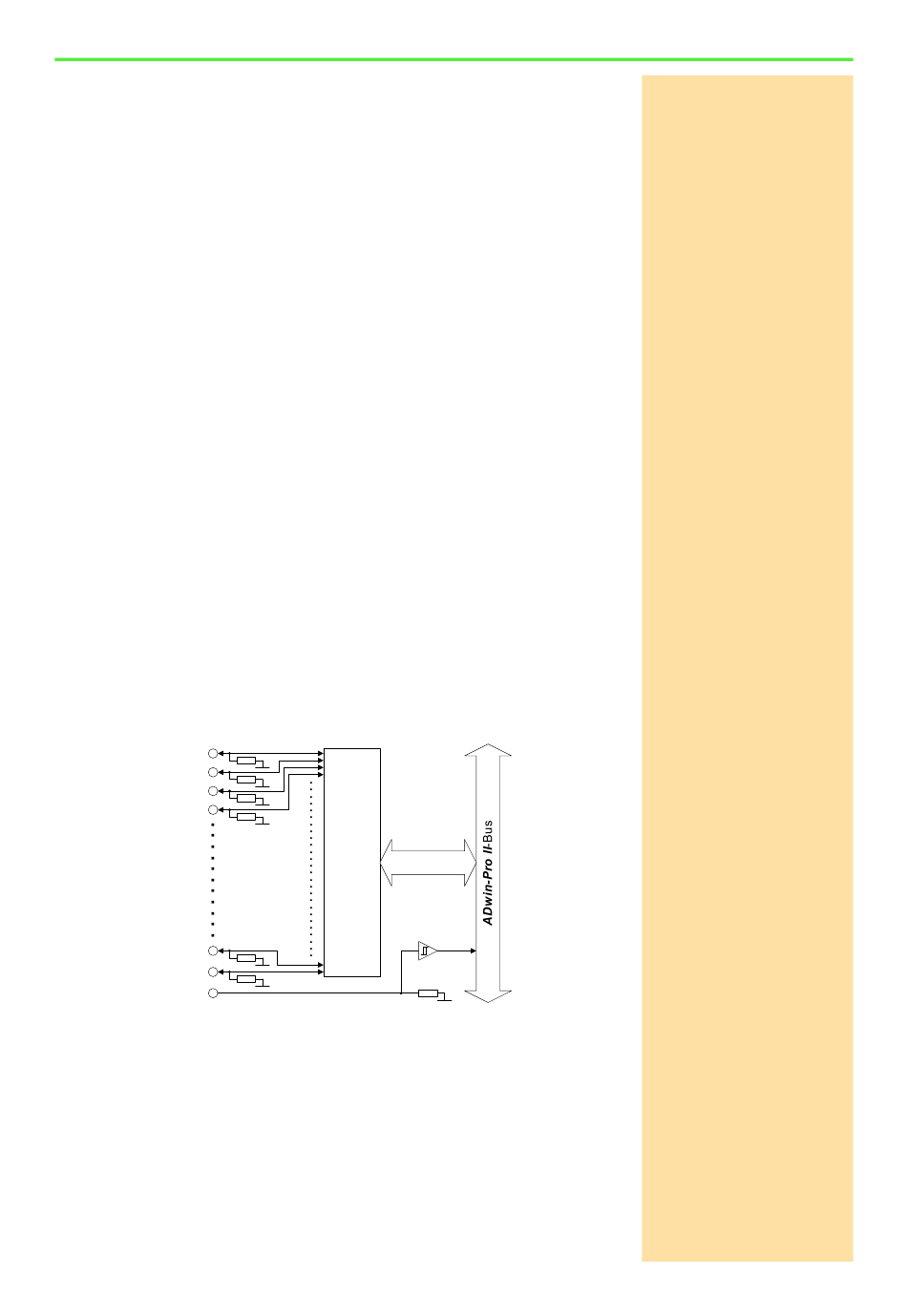

Abb. 94 – Pro II-DIO-32/1-TiCo Rev. E: Blockschaltbild
ADwin-Pro II Hardware, Handbuch Dez. 2018
2k2
2k2
2k2
2k2
Daten-
Daten
Register
2k2
2k2
4k7
Pro II: Digital-IO-Module
Pro II-DIO-32/1-TiCo Rev. E
Flankenüberwachung
Spike-Filter
TiCo-Prozessor
Zeitgesteuerte
Pegelausgabe
