Das Modul Pro II-LS-2 Rev. E stellt 2 Schnittstellen für den LS-Bus
auf 9-poligen D-Sub-Verbindern (Buchse) zur Verfügung.

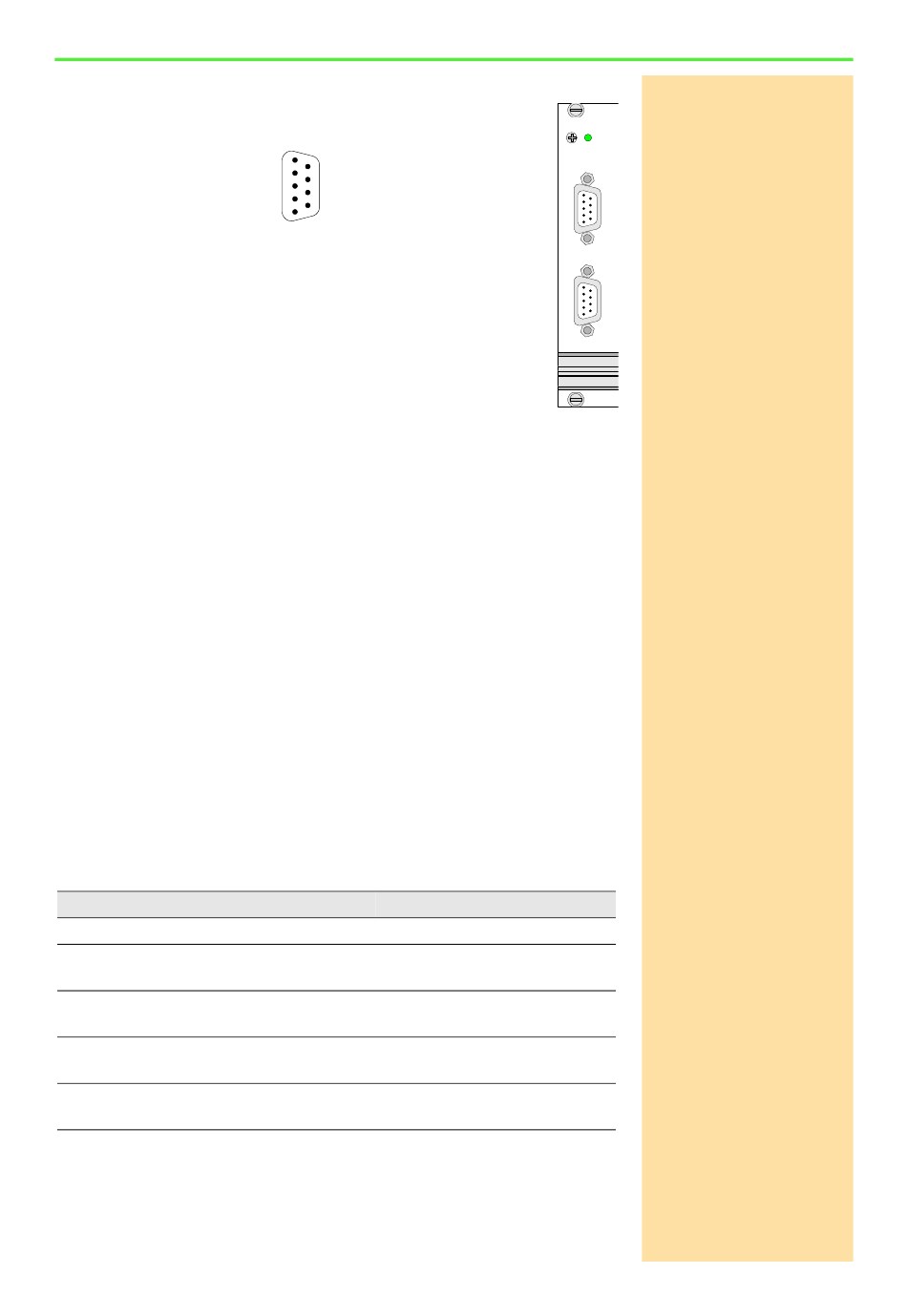

Abb. 175 – Pro II-LS-2 Rev. E: Pinbelegung
Der LS-Bus (Low Speed) ist ein bidirektionaler, serieller Bus mit
5MHz Taktrate. Der Bus ist eine Eigenentwicklung für den Anschluss
externer Module. Es steht der Modultyp HSM-24V zur Verfügung, mit
dem 24V-Signale auf 32 digitalen Kanälen verarbeitet werden kön-
nen.
Der Bus ist als Linienverbindung aufgebaut, d.h. die ADwin-Schnitt-
stelle und bis zu 15 LS-Bus-Module sind jeweils über Zweipunktver-
bindungen miteinander verbunden. Am letzten LS-Bus-Modul muss der
Busabschluss aktiviert sein. Die maximale Buslänge beträgt 5m.
Die Module am LS-Bus werden mit ADbasic-Befehlen programmiert, die über
die LS-Bus-Schnittstelle am ADwin-System geschickt werden. Die Befehle für
die Module am LS-Bus sind im Handbuch des LS-Bus-Moduls beschrieben
und in der Online-Hilfe.
Das Modul besitzt zusätzlich einen frei programmierbaren TiCo-Prozessor mit
28KiByte Datenspeicher und 28KiByte Programmspeicher, der Zugriff auf alle
Kanäle des Moduls hat. Nähere Hinweise zur Anwendung und Programmie-
rung des TiCo-Prozessors entnehmen Sie bitte dem Handbuch TiCoBasic.
Wenn Sie ein TiCoBasic-Programm im TiCo-Bootloader ablegen, wird das
Programm beim Einschalten der Stromversorgung in den TiCo-Prozessor
geladen und gestartet. Auf diese Weise kann das Modul eigenständig und
unabhängig vom CPU-Modul des ADwin-Pro II-Systems arbeiten.
Am Modul selbst kann nur die LED programmiert werden mit den Befehlen
P2_Check_LED, P2_Set_LED.
Die LS-Bus-Module werden mit ADbasic-Befehlen programmiert. Die Befehle
sind im Handbuch HSM-24V und in der Online-Hilfe ADbasic erläutert.
Die Include-Datei ADwinPro_All.inc enthält folgende LS-Bus-Befehle:
Bereich
Initialisierung eines Moduls am LS-Bus.
Digitale Kanäle des Moduls HSM-24V als
Ein- der Ausgänge konfigurieren.
Digitalkanäle am Modul HSM-24V abfra-
gen.
Wert ausgeben
Watchdog am LS-Bus initialisieren.
