6.4.1 Pro II-MIO-4 Rev. E
Das Modul Pro II-MIO-4 Rev. E ist mit folgender Hardware ausgerü-
stet:
– 16 analoge Eingänge (16 single-ended oder 8 differentiell), über
Multiplexer mit 18 Bit ADC, Abtastrate bis 500kHz
– 4 analoge Ausgänge mit 16 Bit DAC.
– 8 digitale Ein- und Ausgangskanäle mit TTL-Pegeln
– 1 Event-Eingang
– TiCo-Prozessor (TiCo1) mit 128 KiByte internem Speicher und
4MiB externem SRAM-Speicher
Der TiCo-Prozessor hat Zugriff auf alle Ein- und Ausgänge des
Moduls. Nähere Hinweise zur Anwendung und Programmierung
des TiCo-Prozessors entnehmen Sie bitte dem Handbuch TiCo-
Basic.
Wenn der TiCo-Bootloader programmiert ist, kann das Modul eigenständig
und unabhängig vom CPU-Modul des ADwin-Pro II-Systems arbeiten.
Es gibt eine erweiterte Modulvariante Pro II-MIO-4-ET1 Rev. E (Seite 32).
Analoger Eingang 1
19
Analoger Eingang 9
37
Analoger Eingang 2
18
Analoger Eingang 10
36
Analoger Eingang 3
17
Analoger Eingang 11
35
Analoger Eingang 4
16
Analoger Eingang 12
34
Analoger Eingang 5
15
Analoger Eingang 13
33
Analoger Eingang 6
14
Analoger Eingang 14
32
Analoger Eingang 7
13
Analoger Eingang 15
31
Analoger Eingang 8
12
Analoger Eingang 16
30
Analoger Ausgang 1
11
AGND
29
Analoger Ausgang 2
10
AGND
28
Analoger Ausgang 3
9
AGND
27
Analoger Ausgang 4
8
AGND
26
Dig. Ein-/Ausg., Bit 0
7
Dig. Ein-/Ausg., Bit 4
25
Dig. Ein-/Ausg., Bit 1
6
Dig. Ein-/Ausg., Bit 5
24
Dig. Ein-/Ausg., Bit 2
5
Dig. Ein-/Ausg., Bit 6
23
Dig. Ein-/Ausg., Bit 3
4
Dig. Ein-/Ausg., Bit 7
22
AGND
3
AGND
21
+5V (Ausg., <0.1A)
2
EVENT-Eingang
20
DGND
1
Analogeingänge single-ended

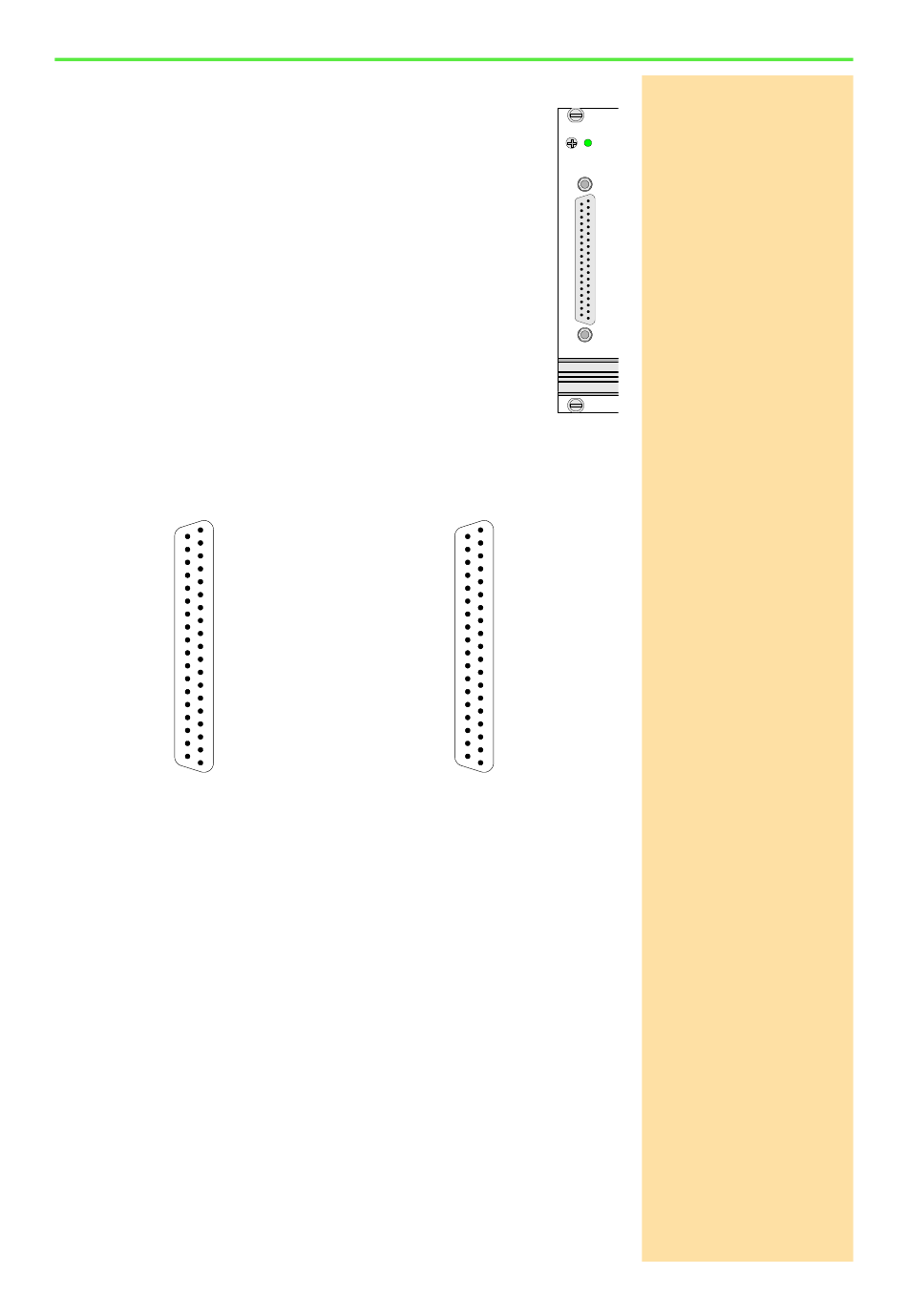

Abb. 16 – Pro II-MIO-4 Rev. E: Pinbelegung
Die Funktionen des Moduls sind in folgenden Abschnitten beschrieben:
– Analoge Eingänge
– Analoge Ausgänge
– Digitale Ein-/Ausgänge
– TiCo-Prozessor
– Technische Daten
– Programmierung mit ADbasic und TiCoBasic
Analoge Eingänge
Das Modul Pro II-MIO-4 Rev. E hat 16 single ended-Eingänge oder 8 differen-
tielle Eingänge (über Software einstellbar). Nach dem Einschalten ist das
Modul auf 8 differentielle Eingänge eingestellt.
Die Eingänge sind auf eine 37-polige D-Sub-Buchse geführt; Pinbelegung
siehe Abb. 16.
ADwin-Pro II Hardware, Handbuch Dez. 2018
Analoger Eingang 1 (+)
19
Analoger Eingang 1 (-)
37
Analoger Eingang 2 (+)
18
Analoger Eingang 2 (-)
36
Analoger Eingang 3 (+)
17
Analoger Eingang 3 (-)
35
Analoger Eingang 4 (+)
16
Analoger Eingang 4 (-)
34
Analoger Eingang 5 (+)
15
Analoger Eingang 5 (-)
33
Analoger Eingang 6 (+)
14
Analoger Eingang 6 (-)
32
Analoger Eingang 7 (+)
13
Analoger Eingang 7 (-)
31
Analoger Eingang 8 (+)
12
Analoger Eingang 8 (-)
30
Analoger Ausgang 1
11
AGND
29
Analoger Ausgang 2
10
AGND
28
Analoger Ausgang 3
9
AGND
27
Analoger Ausgang 4
8
AGND
26
Dig. Ein-/Ausg., Bit 0
7
Dig. Ein-/Ausg., Bit 4
25
Dig. Ein-/Ausg., Bit 1
6
Dig. Ein-/Ausg., Bit 5
24
Dig. Ein-/Ausg., Bit 2
5
Dig. Ein-/Ausg., Bit 6
23
Dig. Ein-/Ausg., Bit 3
4
Dig. Ein-/Ausg., Bit 7
22
AGND
3
AGND
21
+5V (Ausg., <0.1A)
2
EVENT-Eingang
20
DGND
1
Analogeingänge differentiell
Pro II: Multi-IO-Module
Pro II-MIO-4 Rev. E
MIO-4
MULTI
I/O
