6.8.3 Pro II-SG-4/18 Rev. E
Das Modul Pro II-SG-4/18 Rev. E hat 4 Eingänge für Dehnungsmessstreifen
(DMS) sowie 2 Analogeingänge und ist für Druck- und Zugkräfte geeignet. Alle
Eingänge sind differentiell und über einen Multiplexer mit einem 18 Bit-ADC
verbunden.
Es können DMS als Halbbrücke oder Vollbrücke (nicht als Viertelbrücke) ange-
schlossen werden sowie als 6-Leiter- oder als 4-Leiter-Schaltung.
Der Mindest-Nennwiderstand der DMS hängt von der Versorgungsspannung
EX ab; bei EX=9,80V ist der Mindestwiderstand 400Ω, bei EX=1,25V sind es
50Ω..
Vollbrücke, 6-Leiter
Vollbrücke, 4-Leiter

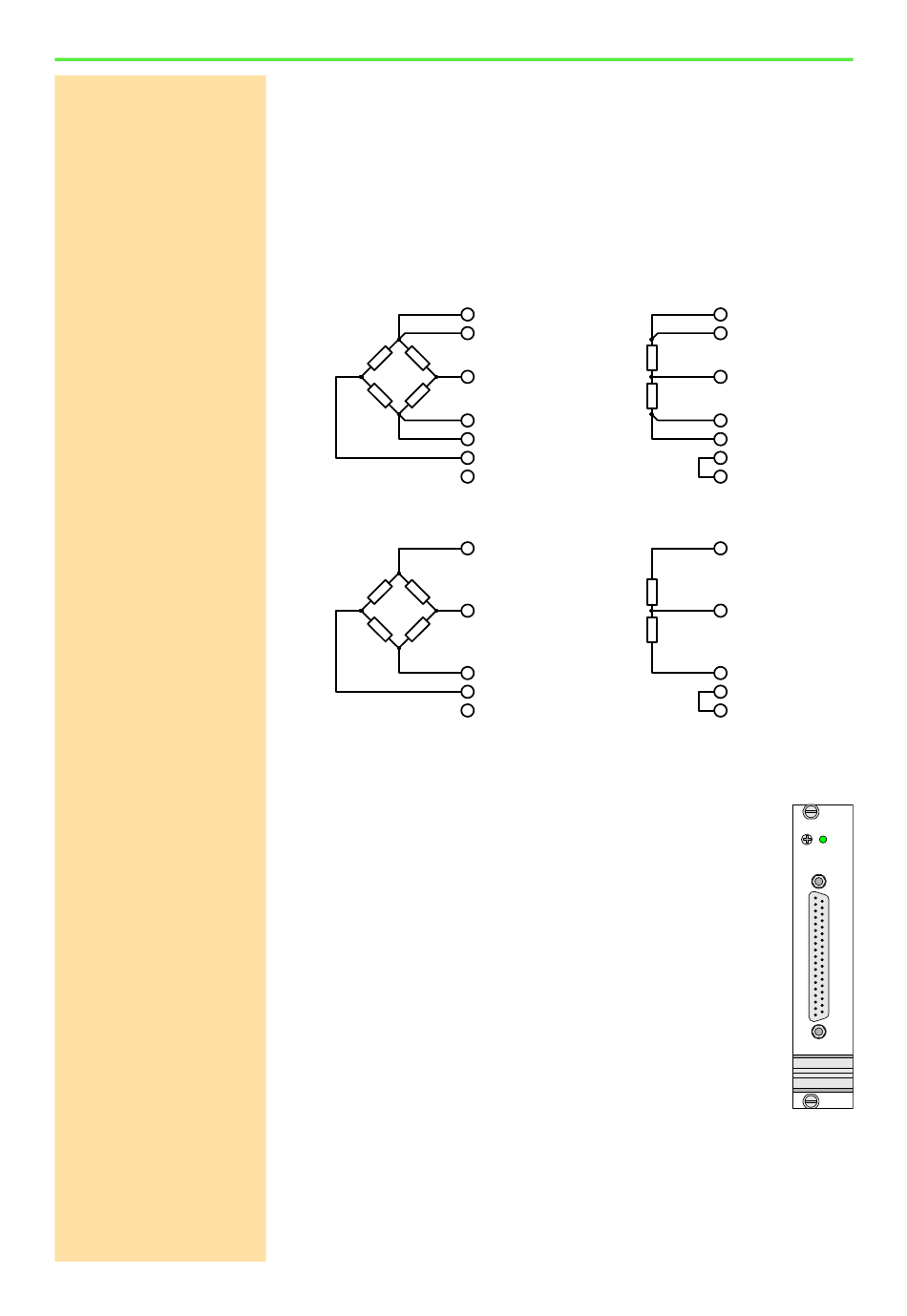

Abb. 139 – Pro II-SG-4/18 Rev. E: DMS-Schaltungen
Das Modul Pro II-SG-4/18 Rev. E stellt die Versorgungsspannung
EX für die DMS-Schaltung zur Verfügung; die Versorgungsspannung
kann – für jeden DMS-Kanal separat – per Software eingestellt wer-
den. An jeder der 4 DMS-Schaltungen können bis zu 3 Spannungen
gemessen werden: Versorgungsspannung EX (am Modul), Sense-
Leitung SX und Brückenspannung B. Zusätzlich können die 2 Ana-
logeingänge AIN13/AIN14 gemessen werden.
Alle Kontakte sind auf eine 37-polige D-Sub-Buchse geführt; Pinbe-
legung siehe Abb. 140. Die AGND-Kontakte sind intern miteinander
verbunden.
