Empfänger nur solche ARINC-Nachrichten, die zu einem der program-
mierten Label passen. Nur akzeptierte Nachrichten werden in den Emp-
fangs-Fifo kopiert.
Die Label-Erkennung kann für jeden Empfänger separat eingerichtet
werden.
– SDI-Erkennung
Jeder der beiden Empfänger kann mit einem SDI-Wert programmiert
werden. Wenn die SDI-Erkennung eingeschaltet ist, akzeptiert der
Empfänger nur solche ARINC-Nachrichten, die zum programmierten
SDI-Wert passen. Nur akzeptierte Nachrichten werden in den Emp-
fangs-Fifo kopiert.
Die Label-Erkennung kann für jeden Empfänger separat eingerichtet
werden.
SDI-Erkennung und Label-Erkennung können unabhängig voneinander ein-
geschaltet werden. Wenn beide aktiv sind, muss ein eingehender Wert beide
Bedingungen erfüllen, damit er akzeptiert wird.
Hardware
Auf der Frontseite steht eine 25-polige D-Sub-Buchse zur Verfügung.
reserviert
reserviert
reserviert
reserviert
reserviert
reserviert
reserviert
reserviert
reserviert
ARINC 2 RX B
ARINC 1 RX B
reserviert
ARINC TX B

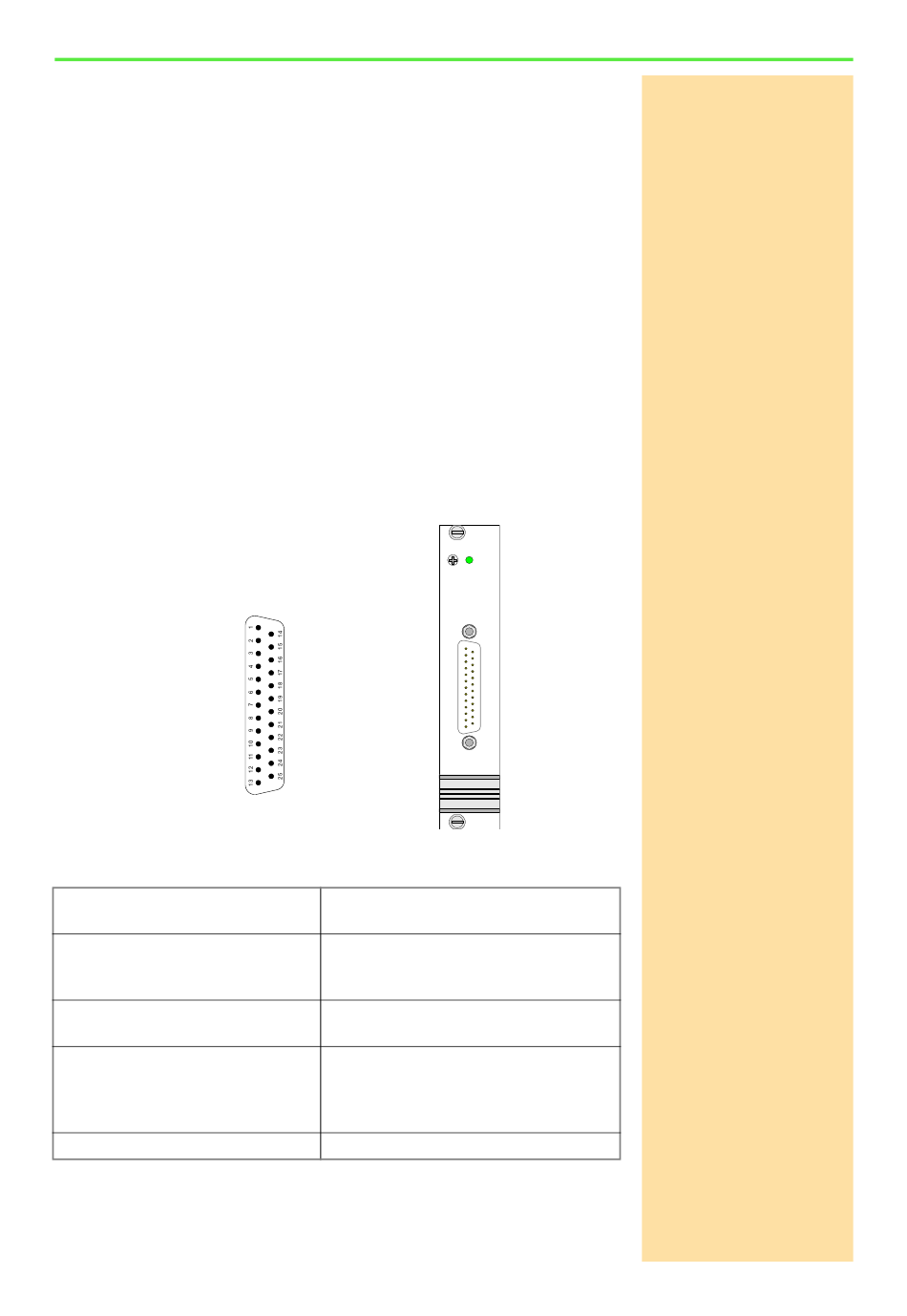

Abb. 156 – Pro II-ARINC-429 Rev. E: Pin-Belegung und Frontseite
Funktion
Bitübertragungsrate
Schnittstelle basiert auf
TiCo
Steckerverbindung
Abb. 157 – Pro II-ARINC-429 Rev. E: Spezifikation
ADwin-Pro II Hardware, Handbuch Dez. 2018
ARINC-429
BUS
reserviert
reserviert
reserviert
reserviert
reserviert
reserviert
GROUND
reserviert
ARINC 2 RX A
ARINC 1 RX A
reserviert
ARINC TX A
Schnittstelle für ARINC 429 mit
1 Sender und 2 Empfängern
Wählbar:
100 kBit/s (high speed) oder
12,5 kBit/s (low speed)
HI-3582A von
Holt Integrated Circuits Inc.
Prozessortyp: TiCo1
Taktrate: 50MHz
Speichergröße: 28kiB PM intern,
28kiB DM intern.
25-polige D-Sub-Buchse
