Pri kontrole hriadeľovej upchávky postupujte
nasledovne:
1. Odstráňte drviaci kruh (pol. 44).
Pozri časť 11.4 Výmena drviaceho
2. Odskrutkujte skrutku (pol. 188a) z konca
hriadeľa.
3. Uvoľnite a odstráňte svorku (pol. 92).
4. Motorovú časť oddeľte zdvihnutím od telesa
čerpadla (pol. 50). Obežné koleso a drviaca
hlava sa vyberú spolu s motorovou časťou.
5. Odstráňte drviacu hlavu (pol. 45).
6. Odstráňte obežné koleso (pol. 49) z hriadeľa.
7. Vypustite olej z olejovej komory.
Pozri časť 11.8 Výmena
Použitý olej zlikvidujte v súlade
Dôležité
s miestnymi predpismi.
Upozornenie
Pred uvoľnením skrutiek olejovej komory
berte do úvahy fakt, že olej v olejovej
komore môže byť pod tlakom. Skrutky
neodstraňujte, kým sa tlak úplne neuvoľní.
Hriadeľová upchávka je kompletná jednotka pre
všetky čerpadlá.
8. Odskrutkujte skrutky (pol. 188a) zaisťujúce
upchávku hriadeľa (pol. 105).
9. Zdvihnite hriadeľovú upchávku (pol. 105)
z olejovej komory pákovým spôsobom pomocou
dvoch demontážnych otvorov v držiaku
hriadeľovej upchávky (pol. 58) a dvoch
skrutkovačov.
10. Skontrolujte stav hriadeľa v mieste, kde sa
sekundárna upchávka hriadeľovej upchávky
dotýka hriadeľa. Puzdro upchávky (pol. 103)
hriadeľa musí byť neporušené. Ak je puzdro
opotrebované a musí byť vymenené, treba
zavolať odborníka firmy Grundfos alebo
autorizované servisné stredisko Grundfos na
celkovú kontrolu čerpadla.
Ak je hriadeľ neporušený, postupujte nasledovne:
1. Skontrolujte a vyčistite olejovú komoru.
2. Plochy v kontakte s hriadeľovou upchávkou
namažte olejom (pol. 105a) (O-krúžky a hriadeľ).
3. Vložte novú hriadeľovú upchávku (pol. 105)
pomocou plastového puzdra nachádzajúceho sa
v súprave.
4. Utiahnite skrutky (pol. 188a) ktoré zaisťujú
upchávku hriadeľa momentom 16 Nm.
5. Nasaďte obežné koleso. Presvedčte sa, že pero
(pol. 9a) je nasadené správne.
6. Nasaďte teleso čerpadla (pol. 50).
7. Nasaďte a utiahnite sponu (pol. 92).
8. Olejovú komoru naplňte olejom. Pozri časť
11.8 Výmena oleja.
Pre nastavenie vôle obežného kolesa pozri časť
11.4 Výmena drviaceho zariadenia.
516
zariadenia.
oleja.
11.8 Výmena oleja
Olej v olejovej komore vymieňajte vždy po 3000
prevádzkových hodinách alebo minimálne raz za rok
podľa nižšie uvedených pokynov.
Ak bola vymenená hriadeľová upchávka, musí sa
vymeniť aj olej. Pozri časť
výmena hriadeľovej upchávky.
Vypúšťanie oleja
Upozornenie
Pred uvoľnením skrutiek olejovej komory
berte do úvahy fakt, že olej v olejovej
komore môže byť pod tlakom. Skrutky
neodstraňujte, kým sa tlak úplne neuvoľní.
1. Odstráňte obe olejové skrutky, aby ste umožnili
oleju vytiecť z komory.
2. Skontrolujte, či v oleji nie je voda a nečistoty. Po
vybratí hriadeľovej upchávky nám olej spoľahlivo
naznačí stav hriadeľovej upchávky.
Použitý olej zlikvidujte v súlade
Dôležité
s miestnymi predpismi.
Plnenie olejom, čerpadlo ležiace v horizontálnej
polohe
Pozri obr. 16.
1. Čerpadlo umiestnite v takej polohe, aby ležalo na
telese statora a výtlačnej prírube a olejové zátky
boli otočené smerom nahor.
2. Horným plniacim otvorom nalejte do olejovej
komory olej, až kým začne vytekať von spodným
otvorom. Teraz je hladina oleja správna.
Pre množstvo oleja pozri časť
3. Namontujte obe olejové zátky s použitím
tesniaceho materiálu, ktorý je súčasťou
montážnej sady. Pozri časť
Plnenie olejom, čerpadlo vo zvislej polohe
1. Čerpadlo postavte na rovný, horizontálny povrch.
2. Plniacim otvorom lejte do olejovej komory olej, až
kým nezačne vytekať von druhým otvorom. Pre
množstvo oleja pozri časť
3. Namontujte obe olejové zátky s použitím
tesniaceho materiálu, ktorý je súčasťou
montážnej sady. Pozri časť
Plniace otvory na olej
Stav oleja

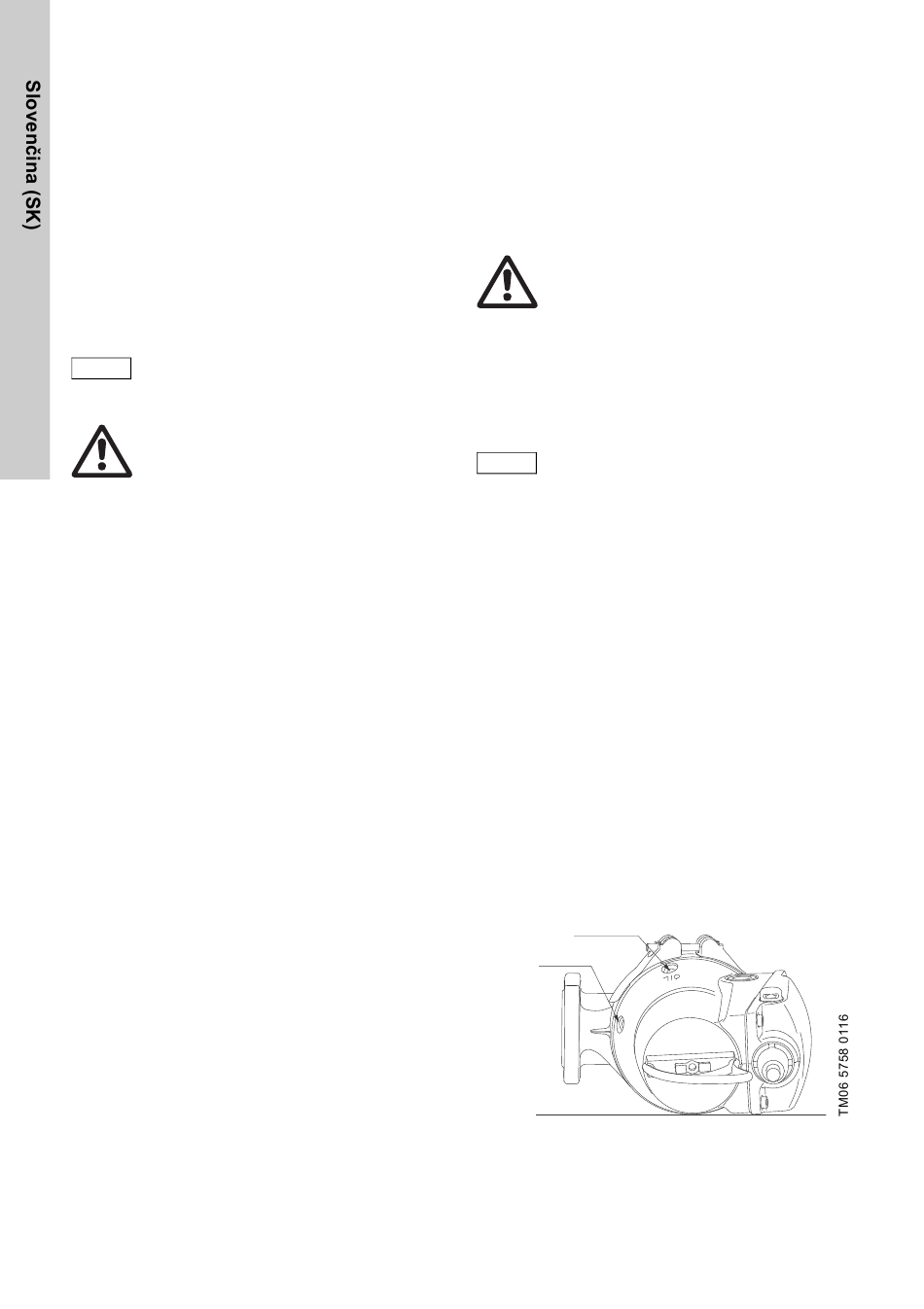

Obr. 16 Plniace otvory na olej
