8. Elektrik bağlantısı
Pompa, frekans dönüştürücü ile
İkaz
kullanılmamalıdır.
Elektrik bağlantılarını söz konusu bölgedeki
yönetmeliklere uygun olarak gerçekleştirin.
Uyarı
Pompa yerel yönetmeliklere uygun olarak
bir elektrik panosuna bağlanmalıdır. EN
60204-1, 5.3.2'ye göre elektrik panosu
genellikle kontak ayırıcı ile sigortalar, ana
şalter ve toprak kaçak sigortasından
oluşur.
Ana şalteri 0 konumunda kilitlemek
mümkün olmalıdır. Tip ve gereksinimler,
EN 60204-1, 5.3.2 standardında belirtilen
şekildedir.
Pompa, bir motor koruma şalteri ve tüm
kontrol mantık sistemini içerir.
Uyarı
Maksimum sıvı seviyesi üzerinde en az üç
metre serbest kablo bulunmalıdır.
Uyarı
Pompanın etiketinde bir Ex işareti varsa,
pompanın bu kitapçıkta verilen talimatlara
uygun olarak bağlandığından emin olun.
Uyarı
Pompanın patlamaya karşı koruma sınıfı
CE II 2 G, Ex bcd IIB T4 Gb'dir. Bkz.
bölüm 4.2 Tip anahtarı. Kurulum sahasının
sınıflandırması her durumda yerel itfaiye
yetkilileri tarafından ayrı ayrı
onaylanmalıdır.
CIU ünitesi kullanılıyorsa, patlama riski
olan ortamlara kurulmamalıdır. Bkz. bölüm
8.1 CIU haberleşme arayüzü
Uyarı
Patlamaya dayanıklı pompalar söz konusu
ise, pompanın harici toprak bağlantısı
ucuna sağlam bir kablo kelepçesine sahip
iletken ile harici toprak bağlantısı
yapılmalıdır. Harici toprak bağlantısı
yüzeyini temizleyin ve kablo kelepçesini
takın.
Topraklama kablosunun kesiti en az 4
2
mm , örneğin H07 V2-K (PVT 90 °) sarı/
yeşil tipte olmalıdır.
Toprak bağlantısının korozyona dayanıklı
olduğundan emin olun.
Uyarı
Pompayı kurmadan ve ilk başlatmadan
önce kısa devre oluşumunu önlemek için
kablonun durumunu kontrol edin.
530
Besleme voltajı ve frekansı, pompa etiketinde
işaretlenmiştir. Voltaj toleransı için bkz. bölüm
13. Teknik
mevcut güç beslemesine uygun olduğundan emin
olun.
Tüm pompalarda 10 metre uzunluğunda bir kablo ile
serbest kablo ucu bulunmaktadır.
İkaz
8.1 CIU haberleşme arayüzü ünitesi
Grundfos CIU ünitesi, bir SEG AUTO
ile ana veri iletişim ağı arasında haberleşme arayüzü
olarak kullanılır. CIU, "Haberleşme Arayüzü
Ünitesi"ni ifade eder.
CIU ünitesi opsiyoneldir. Ünite ile birlikte verilen
kurulum ve kullanım talimatlarına bakınız.
8.2 Elektrik bağlantısı, tek fazlı pompalar
Pompada yolverme kondansatörü ihtiyacını ortadan
kaldıran patentli bir başlatma işlevi vardır. Çalıştırma
kondansatörü pompaya entegredir.
ünitesi.
Şekil 4
Uyarı
Pompa kuru çalışmamalıdır.
bilgiler. Motorun, kurulum sahasındaki
Kablo değiştirilecekse bu işlemin Grundfos
veya yetkili bir servis tarafından yapılması
gerekir.
2 A 230 VAC

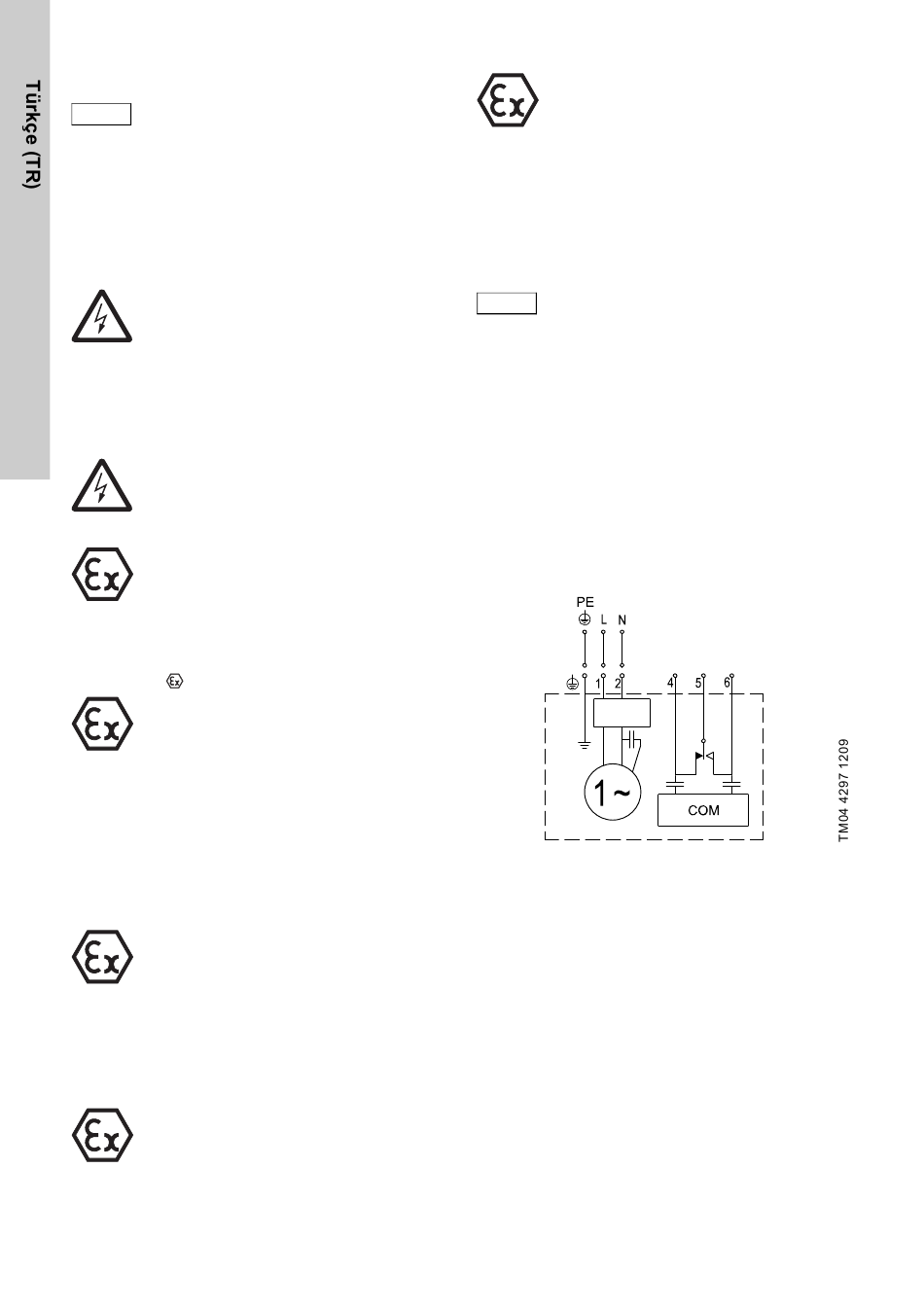

Tek fazlı pompalar için bağlantı
şeması
pompası
ADAPT
