Da biste proverili zaptivku vratila, postupite na
sledeći način:
1. Skinite prsten sekača (poz. 44).
Pogledajte poglavlje
11.4 Zamenite sistem
sekača.
2. Skinite zavrtnje (poz. 188a) sa kraja zavrtnja.
3. Olabavite i skinite sponu (poz. 92).
4. Podignite deo motora od kućišta (poz. 50).
Radno kolo i glava sekača su sklonjeni zajedno
sa delom motora.
5. Skinite glavu sekača (poz. 45).
6. Skinite radno kolo (poz. 49) sa vratila.
7. Drenirajte ulje iz komore za ulje.
Pogledajte poglavlje
11.8 Promena
Istrošeno ulje mora biti uklonjeno na
Savet
propisan način.
Upozorenje
Kada otpuštate zavrtnje na komori za ulje,
imajte na umu da pritisak u komori tada
može da poraste. Nemojte skidati zavrtnje
sve dok pritisak nije potpuno oslabio.
Zaptivač vratila je jedinstvena jedinica za sve
pumpe.
8. Skinite zavrtnje (poz. 188a) obetbeđujući
zaptivku vratila (poz. 105).
9. Izvucite zaptivku vratila (poz. 105) iz komore za
ulje principom poluge uz pomoć dve rupe za
rastavljanje na nosaču zaptivke vratila (poz. 58) i
dva šrafcigera.
10. Provjerite stanje vratila na mestu na kojem
sekundarna zaptivka vratila dodiruje vratilo.
Cevčica (poz. 103) mora da uđe na vratilo. Ako je
cevčica istrošena i mora da se zameni, pumpu
mora da proveri Grundfos ili servis ovalšćen od
strane Grundfosa.
Ako je vratilo neoštećeno, postupite na sledeći
način:
1. Proverite i očistite komoru za ulje.
2. Podmažite uljem površine koje su u kontaktu sa
zaptivkom vratila (poz. 105a) (O-prstenovi i
vratilo).
3. Postavite novi zaptivač vratila (poz. 105) uz
pomoć plastične cevčice iz alata.
4. Zategnite zavrtnje (poz. 188a) obezbeđujući
zaptivku vratila do 16 Nm.
5. Postavite radno kolo. Proverite da li je ključ (poz.
9a) pravilno postavljen.
6. Postavite kućište pumpe (poz. 50).
7. Postavite i zategnite sponu (poz. 92).
8. Napunite komoru za ulje uljem do pravilnog
nivoa. Pogledajte poglavlje
Za podešavanje zazora radnog kola, pogledajte
poglavlje
11.4 Zamenite sistem
430
ulja.
11.8 Promena
ulja.
sekača.
11.8 Promena ulja
Na svakih 3000 radnih sati ili najmanje jednom
godišnje, promenite ulje u komori kako je opisano
ispod.
Ako se zameni zaptivač vratila, ulje se takođe mora
promeniti. Pogledajte poglavlje
zamena zaptivača
vratila.
Dreniranje ulja
Upozorenje
Kada otpuštate zavrtnje na komori za ulje,
imajte na umu da pritisak u komori tada
može da poraste. Nemojte skidati zavrtnje
sve dok pritisak nije potpuno oslabio.
1. Uklonite oba zavrtnja za ulje da bi ulje moglo da
isteče iz komore za ulje.
2. Proverite da li ima vode i nečistoća u ulju. Ako je
zaptivka vratila zamenjena, mora se promeniti i
ulje.
Istrošeno ulje mora biti uklonjeno na
Savet
propisan način.
Punjenje ulja, pumpa je položena
Pogledajte sl. 16.
1. Pumpu postavite tako da leži na kućištu statora i
ispusnoj prirubnici i da su zavrtnji za ulje okrenuti
na gore.
2. Ulje punite kroz gornji otvor komore za ulje sve
dok ono ne počne da izlazi iz donjeg otvora. Nivo
ulja je sada pravilan.
Za količinu ulja, pogledajte poglavlje
11.3
Kontrola.
3. Postavite oba zavrtnja za ulje uz pomoć
materijala za zavrtanje koji se nalazi u servisnom
setu. Pogledajte poglavlje
Punjenje ulja, pumpa je u uspravnom položaju
1. Pumpu postavite na ravnu, horizontalnu
površinu.
2. Ulje punite kroz jedan od otvora na komori za ulje
sve dok ono ne počne da izlazi na drugi otvor. Za
količinu ulja, pogledajte poglavlje
3. Postavite oba zavrtnja za ulje uz pomoć
materijala za zavrtanje koji se nalazi u servisnom
setu. Pogledajte poglavlje

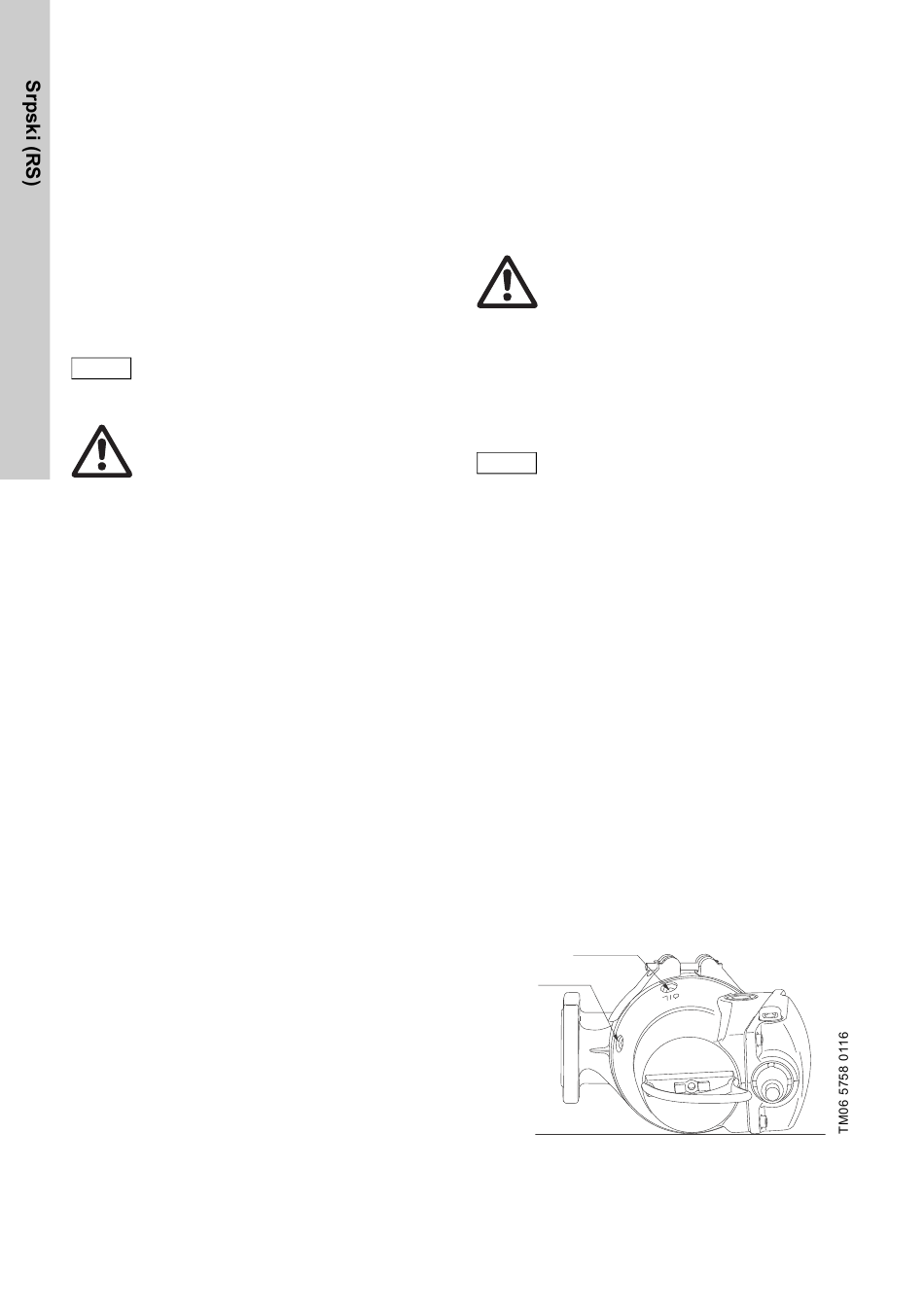

Otvori za punjenje ulja
Nivo ulja
Slika 16
Otvori za punjenje ulja
11.7 Provera ili
11.9 Servisni
kompleti.
11.3
Kontrola.
11.9 Servisni
kompleti.
