8. Електрическо свързване
Помпата не трябва да се използва с
Внимание
честотен преобразувател.
Извършете електрическото свързване съгласно
местните разпоредби.
Предупреждение
Помпата трябва да бъде свързана към
електрическо табло в съотве-тствие с
местните наредби. Електрическото
табло обикновено включва
предпазители, главен превключвател и
дефектно-токова защита с разстояние
между контактите съгласно EN 60204-1,
5.3.2.
Трябва да е възможно да се заключи
мрежовият прекъсвач на положение 0.
Тип и изисквания, както са
специфицирани в EN 60204-1, 5.3.2.
Помпата има защита на двигателя и
необходимата логика за управление.
Предупреждение
Трябва да има поне три метра свободен
кабел над максималното ниво на
течността.
Предупреждение
Ако помпата има маркировка Ex на
табелката с данни, се уверете, че
помпата е свързана съгласно
инструкциите, дадени в тази брошура.
Предупреждение
Класът на взривобезопасност на
помпата е CE
Вж. раздел 4.2
Класификацията на мястото на монтажа
трябва при всяка конкретна инсталация
да бъде одобрена от местните органи.
Ако се използва устройството CIU, то не
трябва бъде монтирано в потенциално
взривоопасни среди. Вж. раздел
устройство за комуникационен
интерфейс.
Предупреждение
При взривообезопасени помпи се
уверете, че е свързано външно
заземяване към съответната клема на
помпата чрез кабел с осигурителна
кабелна скоба. Почистете повърхността
на външното заземяване и монтирайте
кабелната скоба.
Напречното сечение на заземителния
проводник трябва да бъде минимум 4
2
mm , напр. тип H07 V2-K (PVT 90 °),
жълт или зелен.
Уверете се, че заземяването е защитено
от корозия.
34
II 2 G, Ex bcd IIB T4 Gb.
Означение.
8.1 CIU
Предупреждение
Преди инсталиране и първо пускане на
помпата проверете състоянието на
кабела визуално, за да предотвратите
къси съединения.
Предупреждение
Помпата не трябва да работи на сухо.
Електрозахранването и честотата са отбелязани
на табелката с данни на помпата. За толеранса
на напрежението вж. раздел
данни. Уверете се, че двигателят е подходящ за
захранването, налично на площадката за
инсталиране.
Всички помпи се доставят с кабел с дължина 10
метра и свободен край.
При нужда подмяната на кабела трябва
Внимание да се изпълни от оторизиран сервиз на
Grundfos.
8.1 CIU устройство за комуникационен
интерфейс
CIU модулът на Grundfos се използва като
комуникационен интерфейс между помпата SEG
AUTO и главната комуникационна мрежа за
ADAPT
данни. CIU означава "Communication Interface Unit
(Комуникационно интерфейсно устройство)".
CIU е опция. Разгледайте инструкциите за монтаж
и експлоатация, съпътстващи това устройство.
8.2 Електрическо свързване, монофазни
помпи
Помпата е с патентована функция за пуск, която
елиминира нуждата от пусков кондензатор.
Пусковият кондензатор е вграден в помпата.

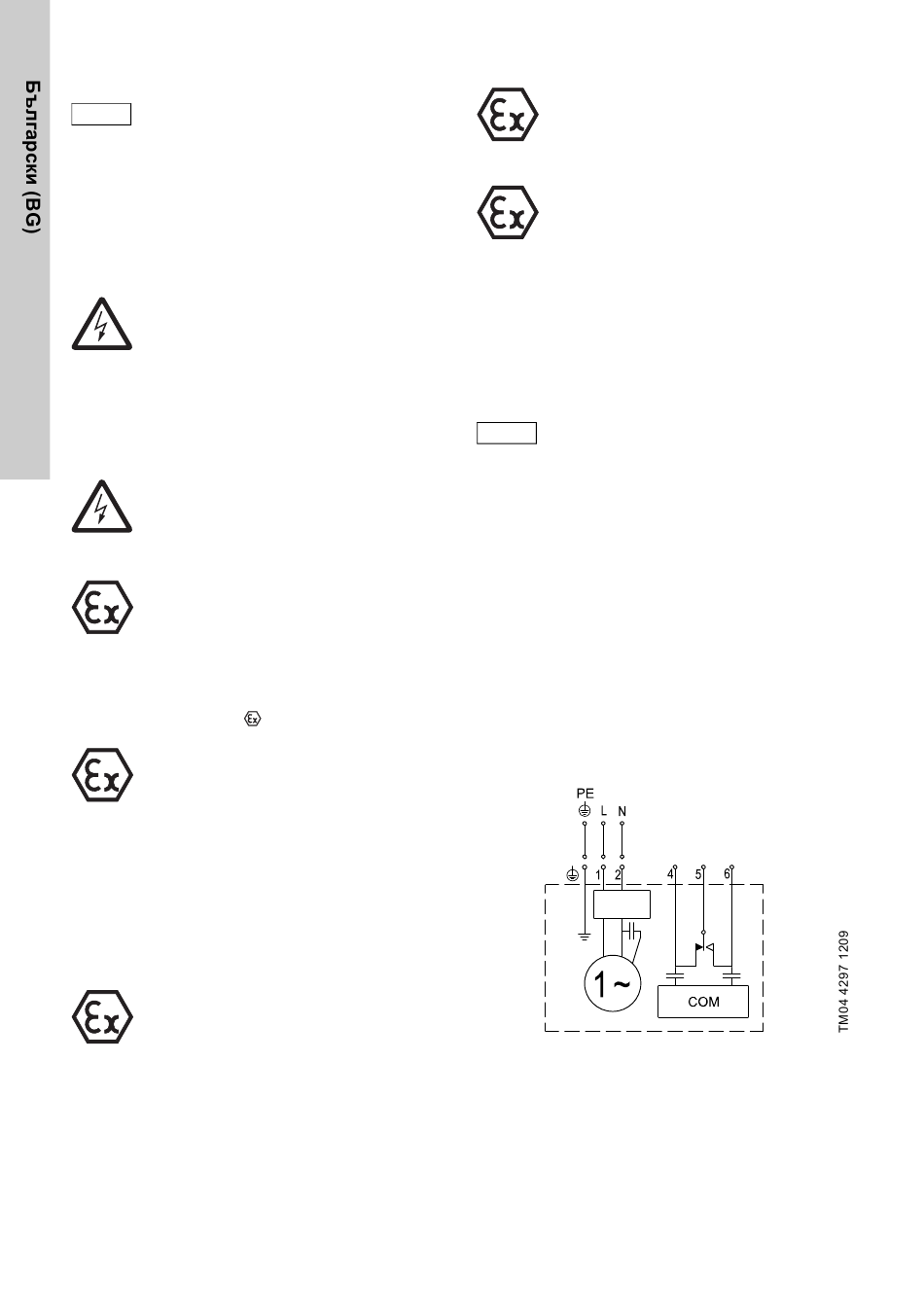

Фиг. 4 Електрическа схема за свързване за
монофазни помпи
13. Технически
2 A 230 V AC
