8.1 Kontrola a výmena oleja
Dodržujte nasledujúci postup:
1. Čerpadlo natočte tak, aby jedna zátka inšpekčného otvoru
bola obrátená smerom dole.
Pri uvoľňovaní zátky inšpekčného otvoru majte na
pamäti, že olej v komore môže byt' pod tlakom. Zátku
preto úplne vyskrutkujte až keď dôjde k úplnému
odtlakovaniu komory.
2. K zachyteniu všetkého vypúšt' a ného oleja umiestnite pod
čerpadlo čistú nádobu. Uvoľnite postrannú zátku a pozorujte
hladinu oleja v komore. Podľa vypusteného množstva oleja je
možné posúdit' veľkost' priesaku dolnej mechanickej upchávky
čerpadla, ktorý môže byt' normálnym javom.
3. Otočte čerpadlo a vypustite všetok olej z komory do
podloženej nádoby. Do sklenenej flaštičky napustite vzorku
oleja a pozorujte jeho stav. Pokiaľ je olej čistý, je možné ho
znova použit' . Emulgovaný olej je potrebné vymenit' a
zlikvidovat' .
Poznámka: Použitý olej musí byt' zlikvidovaný v súlade
s miestnymi predpismi.
Nízka hladina oleja ukazuje na to, že horná mechanická
upchávka čerpadla je chybná. V prípade nutnosti prevedenia
opravy sa spojte s oprávneným servisným strediskom.
4. Olejovú komoru naplňte olejom na predpísaný stav. Tesniace
O-krúžky vymeňte za nové. Nasaďte skrutkové zátky a pevne
ich utiahnite.
Používajte olej so stupňom viskozity podľa SAE 10 W
30 alebo ONDINA 917.
8.2 Kontrola nastavenia vôle obežného kolesa
Nastavenie vôle obežného kolesa prichádza do úvahy jedine
u čerpadiel s jednokanálovými obežnými kolesami (čerpadlá
S1).
Správna vôľa obežného kolesa je 0,7 mm ±0,2 mm. Vôľu
obežného kolesa je potrebné nastavovat', ak sa zvýšila na 1,2 mm
a viac.
Postup nastavovania vôle obežného kolesa u čerpadiel
umiestnených v mokrej šachte (1, 2, 4 a 5) je iný než u čerpadiel
inštalovaných v suchej šachte (verzie 3 a 6). Oba postupy sú
popísané v nasledujúcom texte.
8.2.1 Nastavovanie vôle obežného kolesa u čerpadiel
umiestnených v mokrej šachte
1. Čerpadlo položte na pracovný stôl.
2. Zistite si polohu šiestich fixačných skrutiek, ktoré spájajú
teleso čerpadla a motor a troch nastavovacích skrutiek. Viď
obr. 10.
3. Pomocou meradla skontrolujte vôľu medzi obežným kolesom
a vnútornou stenou telesa čerpadla.
4. Túto kontrolu preveďte v niekoľkých bodoch, pričom rukou
otáčajte obežným kolesom. Viď obr. 11.

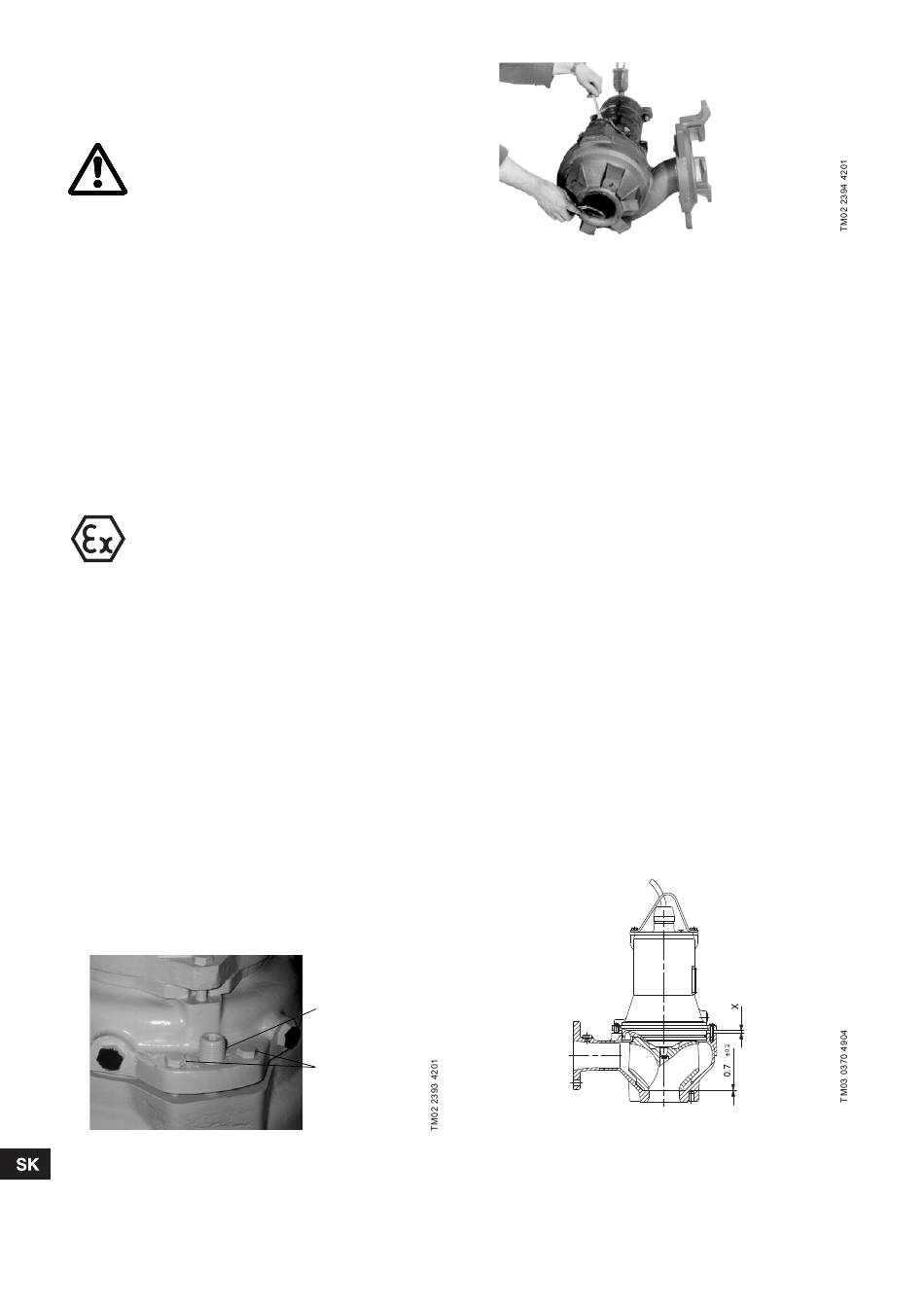

Obr. 10
240
Obr. 11
Pokiaľ vôľa obežného kolesa potrebuje nastavit' , riaďte sa jedným
z nasledujúcich postupov.
8.2.2 Nastavenie vôle obežného kolesa u čerpadiel pre
Postup:
1. Uvoľnite všetky fixačné a nastavovacie skrutky medzi telesom
čerpadla a motorom.
2. Na teleso čerpadla na niekoľkých miestach poklepte opatrne
gumovým kladivom, čím dosiahnete oddelenie telesa čerpadla
od motora.
3. Vôľu obežného kolesa stiahnite na nulu utiahnutím troch
fixačných skrutiek natoľko, až kým sa nebude obežné koleso
dotýkat' telesa čerpadla. Skrutky neut'ahujte nadmernou silou.
4. Teraz uvoľnite fixačné skrutky a utiahnite tri nastavovacie
skrutky tak, aby vôľa obežného kolesa činila 0,7 mm ±0,2 mm.
Viď obr. 12. Skontrolujte, či má obežné koleso rovnakú voľu po
celom svojom obvode na saní čerpadla.
5. Utiahnite všetky fixačné skrutky a cez sacie hrdlo čerpadla
ešte raz skontrolujte rovnomernost' vôle obežného kolesa.
8.2.3 Nastavenie vôle obežného kolesa u čerpadiel pre
Vôľu obežného kolesa môžete nastavit' pri montáži čerpadla na
základový podstavec a jeho pripojovanie k potrubiu.
Postup:
1. Uvoľnite všetky fixačné a nastavovacie skrutky medzi telesom
čerpadla a motorom.
2. Na teleso čerpadla na niekoľkých miestach poklepte opatrne
gumovým kladivom, čím dosiahnete oddelenie telesa čerpadla
od motora.
3. Vôľu obežného kolesa stiahnite na nulu utiahnutím troch
fixačných skrutiek natoľko, až kým sa nebude obežné koleso
dotýkat' telesa čerpadla. Skrutky neut'ahujte nadmernou silou.
4. Meradlom zmerajte v troch bodoch vzdialenost' X medzi
púzdrom hriadeľovej upchávky a telesom čerpadla.
Viď obr. 12.
Nastavovacia
skrutka
Fixačné
skrutky
Obr. 12
5. Uvoľnite fixačné skrutky a utiahnite tri nastavovacie skrutky,
odtiahnite motor o 0,7 mm ±0,2 mm smerom od telesa
čerpadla. Nameranú vzdialenost' X pritom berte ako
referenčnú hodnotu.
6. Utiahnite všetky fixačné skrutky a skontrolujte, či je
vzdialenost' X rovnaká vo všetkých troch referenčných bodoch,
viď obr. 12.
inštaláciu do mokrej šachty
inštaláciu do suchej šachty
