Jos akseli on kunnossa, jatka seuraavasti:
1. Tarkasta ja puhdista öljykammio.
2. Voitele akselitiivisteen kanssa kosketuksissa ole-
vat tiivistepinnat (nro 105a) (O-renkaat ja akseli)
öljyllä.
3. Asenna uusi akselitiiviste (nro 105) huoltopaket-
tiin kuuluvan muoviholkin avulla.
4. Kiristä akselitiivisteen kiinnitysruuvit (nro 188a)
16 Nm momenttiin.
5. Asenna juoksupyörä. Varmista, että kiila (nro 9a)
asennetaan oikein.
6. Asenna pumppupesä (nro 50).
7. Asenna ja kiristä kiinnityspanta (nro 92).
8. Täytä öljykammio öljyllä. Katso kohta
vaihtaminen.
Katso juoksupyörän välyksen säätöohjeet kohdasta
11.4 Repijäjärjestelmän vaihto.
11.8 Öljyn vaihtaminen
Öljykammiossa oleva öljy on vaihdettava 3000 käyt-
tötunnin välein tai vähintään kerran vuodessa seu-
raavien ohjeiden mukaan.
Öljy on vaihdettava myös akselitiivisteen vaihdon
yhteydessä. Katso kohta
tus ja vaihtaminen.
Öljyn tyhjennys
Varoitus
Ennen öljykammion ruuvien avaamista on
huomioitava, että kammiossa saattaa olla
painetta. Ruuveja ei saa irrottaa ennen
kuin paine on kokonaan purkautunut.
1. Irrota molemmat öljyruuvit ja valuta öljy öljykam-
miosta.
2. Tarkasta, onko öljyssä vettä tai epäpuhtauksia.
Jos akselitiiviste on irrotettu, akselitiivisteen
kunto on helppo päätellä öljyn perusteella.
Hävitä jäteöljy paikallisten ohjeiden mukai-
Huomaa
sesti.
11.8 Öljyn
11.7 Akselitiivisteen tarkas-
Öljyn täyttö, pumppu kyljellään
Katso kuva 16.
1. Aseta pumppu kyljelleen staattorikotelon ja pai-
nelaipan varaan siten, että öljyruuvit osoittavat
ylöspäin.
2. Täytä öljyä öljykammioon ylemmästä reiästä,
kunnes öljyä alkaa virrata alemmasta reiästä.
Öljyn määrä on nyt oikea.
Katso öljyn määrä kohdasta
3. Kiinnitä molemmat öljyruuvit käyttämällä huolto-
pakettiin sisältyvää tiivistemateriaalia. Katso
kohta 11.9 Huoltopaketit.
Öljyn täyttö, pumppu pystyasennossa
1. Aseta pumppu tasaiselle vaakasuoralle alustalle.
2. Täytä öljyä öljykammioon yhdestä reiästä, kun-
nes öljyä alkaa virrata toisesta reiästä. Katso
öljyn määrä kohdasta
3. Kiinnitä molemmat öljyruuvit käyttämällä huolto-
pakettiin sisältyvää tiivistemateriaalia. Katso
kohta 11.9 Huoltopaketit.
Öljyn täyttöaukot
Öljyn pinta

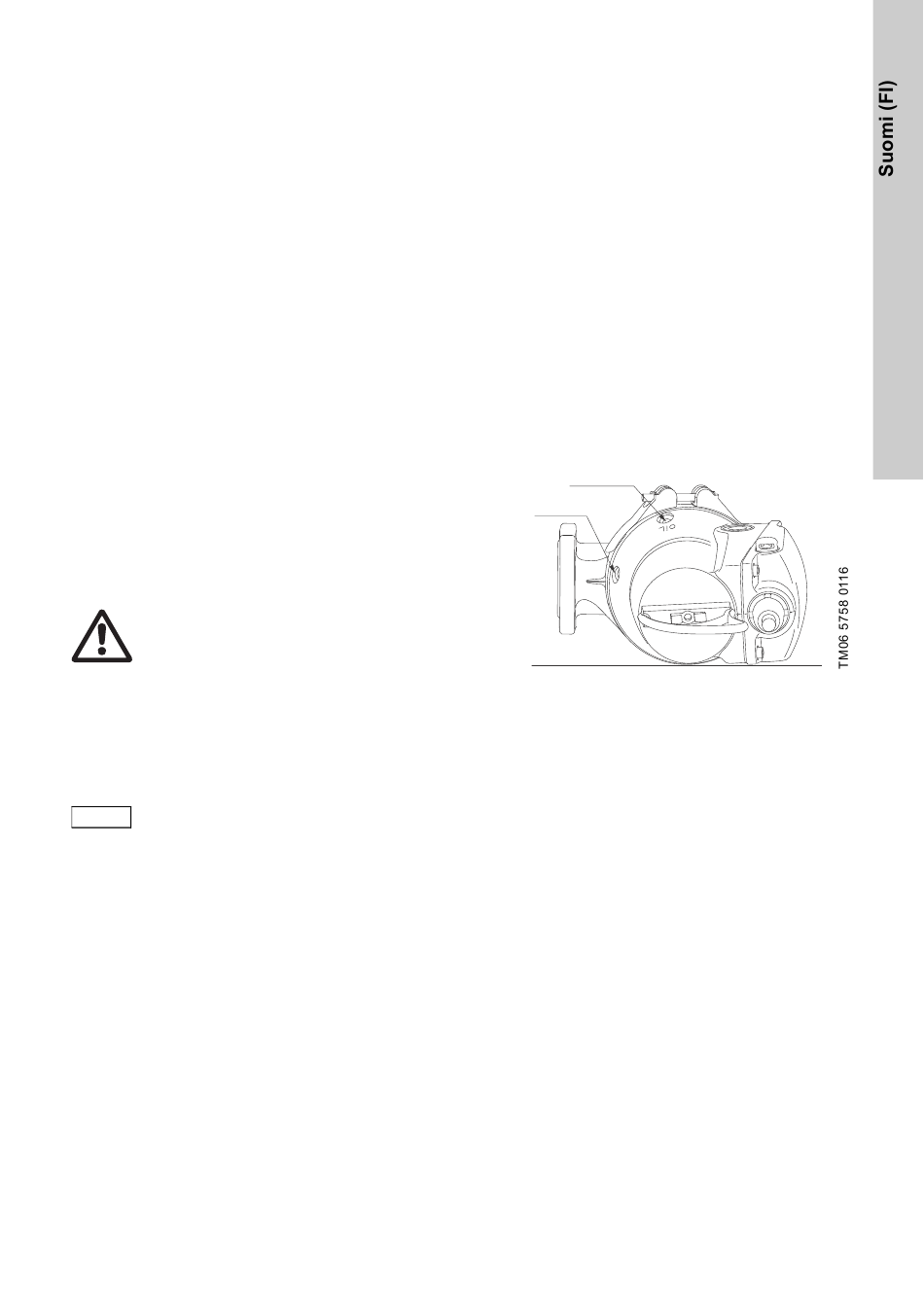

Kuva 16 Öljyn täyttöaukot
11.3 Tarkastus.
11.3 Tarkastus.
