11.3 Inspektion

Varning
Allt underhållsarbete utöver underhåll av
pumpdelar ska utföras av Grundfos eller
en av Grundfos auktoriserad serviceverk-
stad som är godkänd för service av explo-
sionsskyddade produkter.
Pumpar i normal drift ska inspekteras med 3000
driftstimmars intervall eller minst en gång om året.
Om torrsubstansinnehållet i den pumpade vätskan är
mycket stort, eller om den pumpade vätskan innehål-
ler mycket sand, ska pumpen inspekteras med kor-
tare intervall.
Följande punkter ska kontrolleras:
• Effektförbrukning
Se avsnitt 4.1 Typskylt.
• Motoroljans nivå och skick
När pumpen är ny eller när axeltätningen har
bytts ska oljenivån kontrolleras efter en veckas
drift.
Använd oljan Shell Ondina X420 eller olja av lik-
nande typ. Se avsnitt
Begagnad olja ska avfallshanteras enligt
Anm.
gällande regler.
I tabellen nedan anges erforderlig oljemängd i olje-
kammaren på SEG AUTO
Pumptyp
SEG AUTO upp till 1,5 kW
ADAPT
SEG AUTO 2,6 till 4,0 kW
ADAPT
• Sensorer
Rengöring av sensorer beskrivs i avsnitt
11.6 Rengöra sensorer.
• Kabelgenomföring
Kontrollera att kabelgenomföringen är vattentät
och att kablarna inte är skarpt böjda eller klämda.
Se avsnitt11.9 Servicesatser.
• Pumpdelar
Kontrollera pumphjulet, pumphuset etc. med
avseende på eventuellt slitage. Byt ut defekta
delar.
Se avsnitt 11.9 Servicesatser.
• Kullager
Kontrollera att axeln roterar lätt och utan missljud
genom att dra runt axeln för hand. Byt ut defekta
kullager.
Vid defekta kullager eller nedsatt motorfunktion
krävs normalt total översyn av pumpen. Detta
arbete ska utföras av Grundfos eller auktoriserad
serviceverkstad.
• Skärssystem/delar
Kontrollera skärsystemet med avseende på syn-
ligt slitage om det ofta täpps till. Slitage syns som
rundade, slitna kanter på skärsystemets delar.
Jämför med ett nytt skärsystem.
472
11.8 Byta oljan.
-pumpar:
ADAPT
Oljemängd i
oljekammare (l)
0,17
0,42
11.4 Utbyte av skärsystemet
Varning
Innan arbete på pumpen påbörjas, kontrol-
lera att säkringarna har avlägsnats eller att
huvudströmbrytaren är i avstängt läge.
Säkerställ att strömförsörjningen inte kan
kopplas på av misstag.
Alla roterande delar ska ha upphört att
rotera.
Varning
Pumphjul, skärhuvud och skärring har
vassa eggar och ska hanteras försiktigt.
Varning
Den målade ytan kan skadas vid service.
Varning
Kom ihåg att återställa den målade ytan
genom att applicera ny färg.
Positionsnummer anges på sidan 560.
Demontering
1. Lossa skruv (pos. 188a) i en av pumpfötterna.
2. Lossa skärringen (pos. 44) och öppna bajonett-
fattningen genom att knacka eller vrida skär-
ringen 15 till 20 ° medurs. Se figur 13.

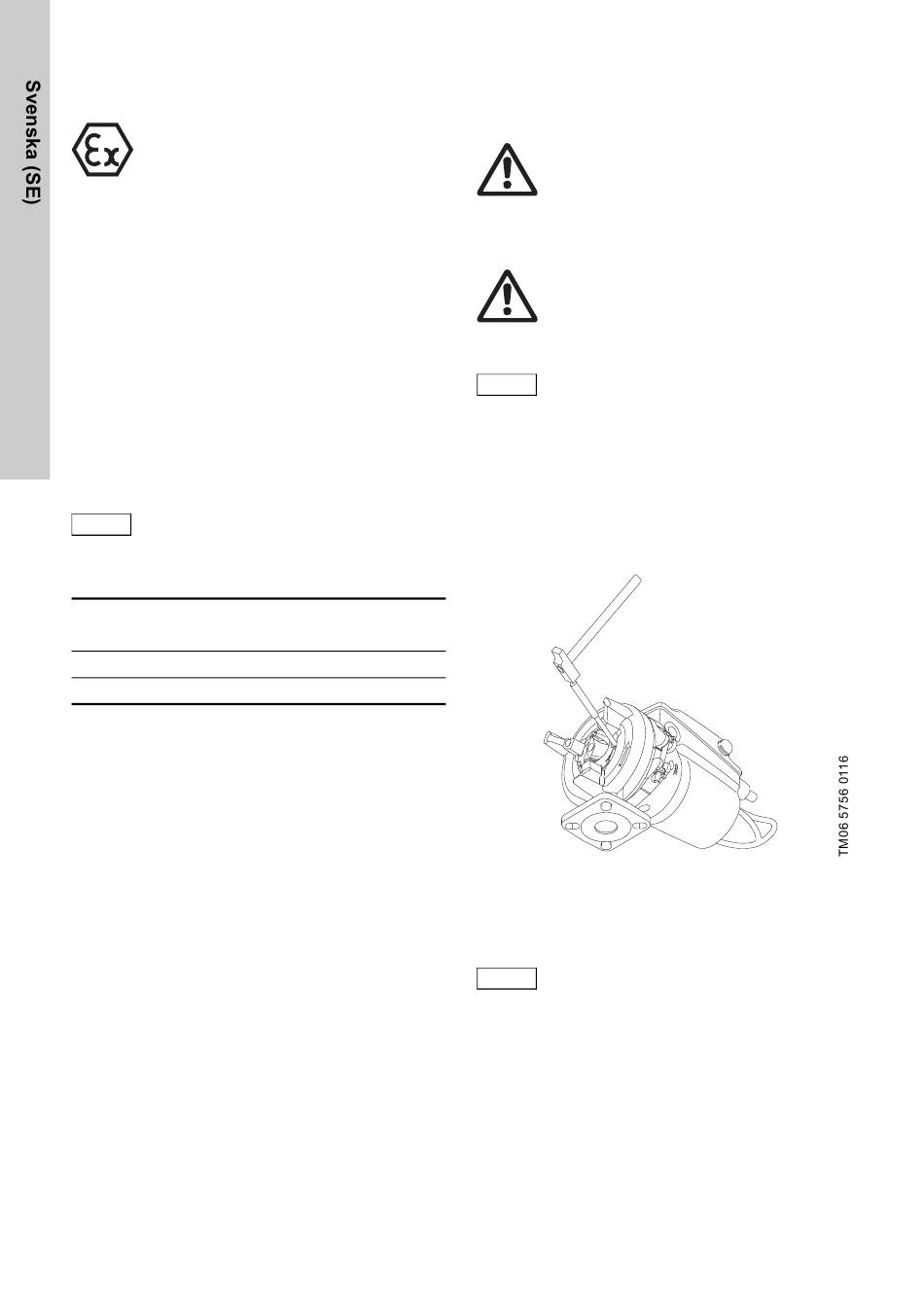

Fig. 13 Demontering av skärring
3. Bänd försiktigt loss skärringen (pos. 44) från
pumphuset med en skruvmejsel.
Varning
Varning
Se upp så att inte skärringen fastnar mot
skärhuvudet.
4. För in en körnare i hålet i pumphuset för att hålla
fast pumphjulet.
5. Ta bort skruven (pos. 188a) i axeländen samt lås-
ringen (pos. 66).
6. Ta bort skärhuvudet (pos. 45).
