Podešavanje zazora radnog kola.
Pogledajte sl. 14.
1. Polako zatežite navrtanj za podešavanje (poz.
68) (veličina ključa 24) sve dok radno kolo (poz.
49) ne može više da rotira.
2. Odvrnite zavrtanj za podešavanje za 1/4 obrta.

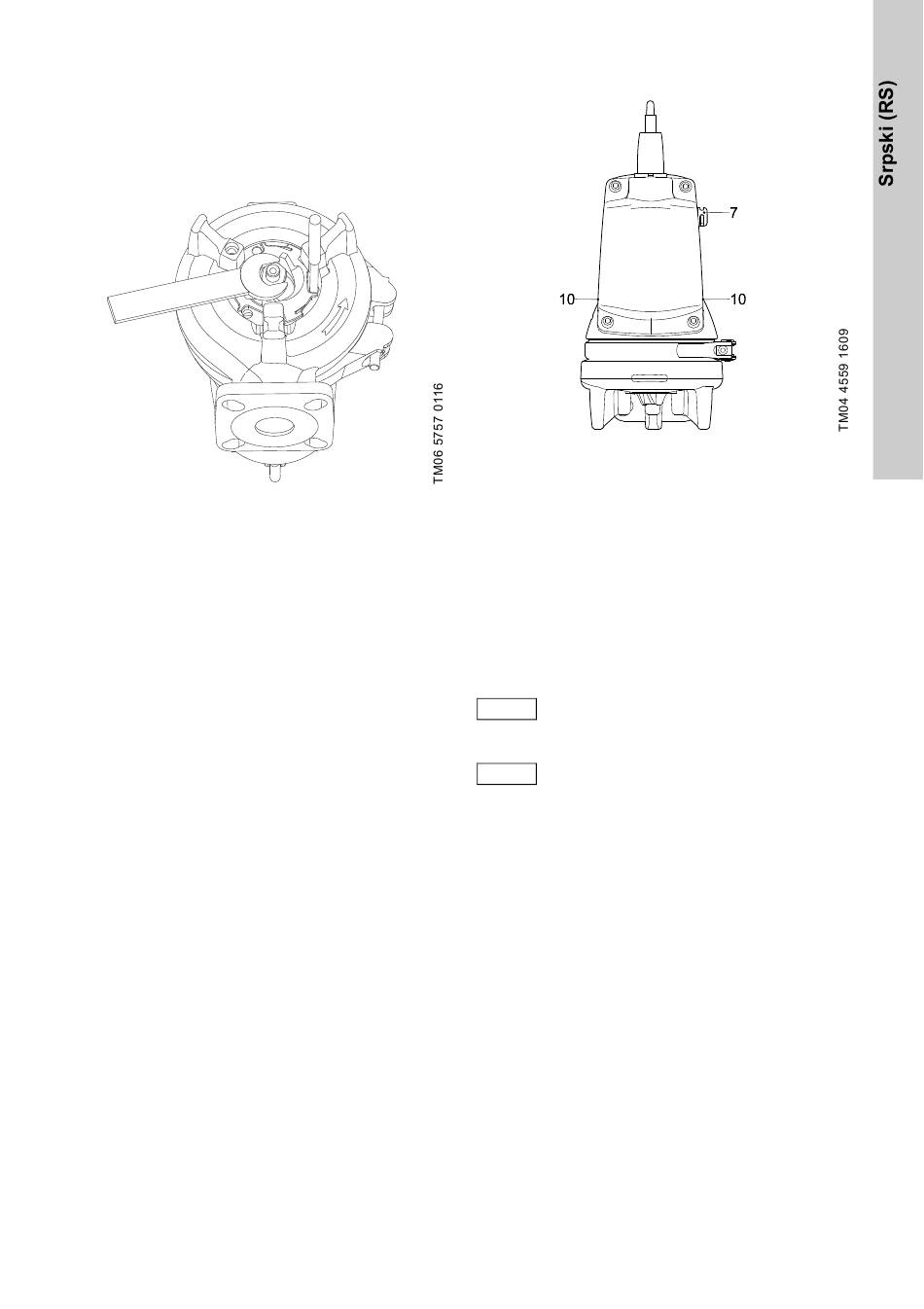

Slika 14 Podešavanje zazora radnog kola.
Sastavljanje
1. Kada podesite glavu sekača (poz. 45), projekcija
zadnjeg dela glave sekača mora da se poklapa
sa rupama na radnom kolu (poz. 49).
2. Pritegnite zavrtanj (poz. 188a) na glavi sekača do
20 Nm. Nemojte da zaboravite podlošku za
zaključavanje.
3. Postavite prsten sekača (pos. 44).
4. Okrenite prsten sekača (poz. 44) za 15 do 20 ° u
smeru suprotnom kazaljci na satu dok nije
zategnut.
5. Proverte da presten sekača ne dodiruje glavu
sekača.
6. Zategnite zavrtnje (poz. 188a) do 16 Nm.
7. Proverite da li glava sekača rotira slobodno i bez
buke.
11.5 Čišćenje kućišta pumpe
Za brojeve položaja, pogledajte stranu 560.
Rastavljanje
1. Otpustite i skinite sponu (poz. 92) koja je spajala
kućište i motor.
2. Podignite deo motora od kućišta (poz. 50).
Radno kolo i glava sekača su sklonjeni zajedno
sa delom motora.
3. Očistite kućište pumpe i radno kolo.
Sastavljanje
1. Postavite deo motora sa radnim kolom i glavom
sekača u kućište pumpe.
2. Postavite i zategnite sponu (poz. 92).
Pogledajte i poglavlje 11.7 Provera ili zamena
zaptivača vratila.
11.6 Čišćenje senzora
Slika 15 Pozicija senzora za nivo i rad na suvo
Postupite na sledeći način:
Pogledajte sl. 15.
1. Senzor nivoa (poz. 7):
Isperite senzor čistom vodom.
Senzor rada na suvo (poz. 10):
Isperite senzore rada na suvo čistom vodom i
očistite mekom četkicom.
2. Uključite napajanje pumpe.
3. Proverite da li se pumpa uključuje i da li pumpa
do nivoa rada na suvo.
Da biste sprečili oštećenje senzora,
Pažnja nemojte koristiti druga sredstva za
čišćenje osim gore pomenutih.
Ako senzori rada na suvo nisu pokriveni
Savet
tečnošću, pumpa se ne može uključiti.
11.7 Provera ili zamena zaptivača vratila
Zaptivka vratila je cela jedinica za sve SEG
AUTO pumpe.
ADAPT
Da biste bili sigurni da je zaptivka vratila neoštećena,
trebalo bi da proverite ulje.
Ako ulje sadrži više od 20 % vode, zaptivka vratila je
u kvaru i treba je zameniti. Ako se zaptivka vratila i
dalje koristi, motor će biti oštećen.
Ako je ulje čisto, može ponovo da se koristi.
Pogledajte i poglavlje 11. Održavanje i
Za brojeve položaja, pogledajte stranu 560.
servis.
