11.3 Pregled

Upozorenje
Osim servisa na dijelovima crpke, svi ostali
servisni radovi moraju biti izvedeni od
strane tvrtke Grundfos ili njenog
ovlaštenog servisa odobrenog za
protueksplozijske proizvode..
Crpke koje normalno rade potrebno je pregledati
svakih 3000 radnih sati ili najmanje jednom godišnje.
Ukoliko je udio suhih tvrdih čestica ili pijeska u
dizanoj tekućini vrlo visok, provjeravajte crpku u
kraćim intervalima.
Prekontrolirajte sljedeće točke:
• Potrošnja struje
Pogledajte poglavlje 4.1 Natpisna
• Razina i stanje ulja
Kod nove crpke ili nakon izmjene brtve vratila,
provjerite razinu ulja nakon tjedan dana rada.
Koristite ulje Shell Ondina X420 ili slično.
Pogledajte poglavlje 11.8 Promjena
Korišteno ulje mora se zbrinuti sukladno
Uputa
lokalnim propisima.
U tabeli je navedena količina ulja u uljnoj komori
SEG AUTO crpki:
ADAPT
Vrsta crpke
SEG AUTO do 1,5 kW
ADAPT
SEG AUTO 2,6 do 4,0 kW
ADAPT
• Senzori
Za čišćenje senzora pogledajte poglavlje
11.6 Čišćenje senzora.
• Kabelska uvodnica
Vodite računa da kabelska uvodnica mora biti
vodonepropusna i da kabeli nisu oštro savijeni ili
prignječeni.
Pogledajte poglavlje 11.9 Servisni
• Dijelovi crpke
Provjerite impeler, kućište crpke, itd. na moguću
istrošenost. Izmijenite oštećene dijelove.
Pogledajte poglavlje 11.9 Servisni
• Kuglični ležajevi
Prekontrolirajte bešumni i nesmetani rad vratila
tako da ga lagano okrećete rukom. Zamijenite
oštećene kuglične ležajeve.
Kod oštećenih kugličnih ležaja tj. lošeg
funkcioniranja motora, najčešće je potreban
generalni servis. Taj posao mora izvesti Grundfos
ili ovlašteni servis.
• Sustav sa sjekačem/dijelovi
U slučaju učestalih zagušenja, provjerite sustav
sa sjekačem na istrošenost. Kada su istrošeni,
rubovi dijelova sjekača su obli i istrošeni.
Usporedite s novim sustavom sa sjekačem.
234
11.4 Izmjena sustava sa sjekačem
pločica.
Upozorenje
Za pozicijske brojeve pogledajte stranicu 560.
ulja.
Rastavljanje
1. Otpustite vijak (poz. 188a) na jednoj od nožica
2. Otpustite prsten sjekača (poz. 44) i udarajući
Količina ulja u
uljnoj komori
[l]
0,17
0,42
kompleti.
kompleti.

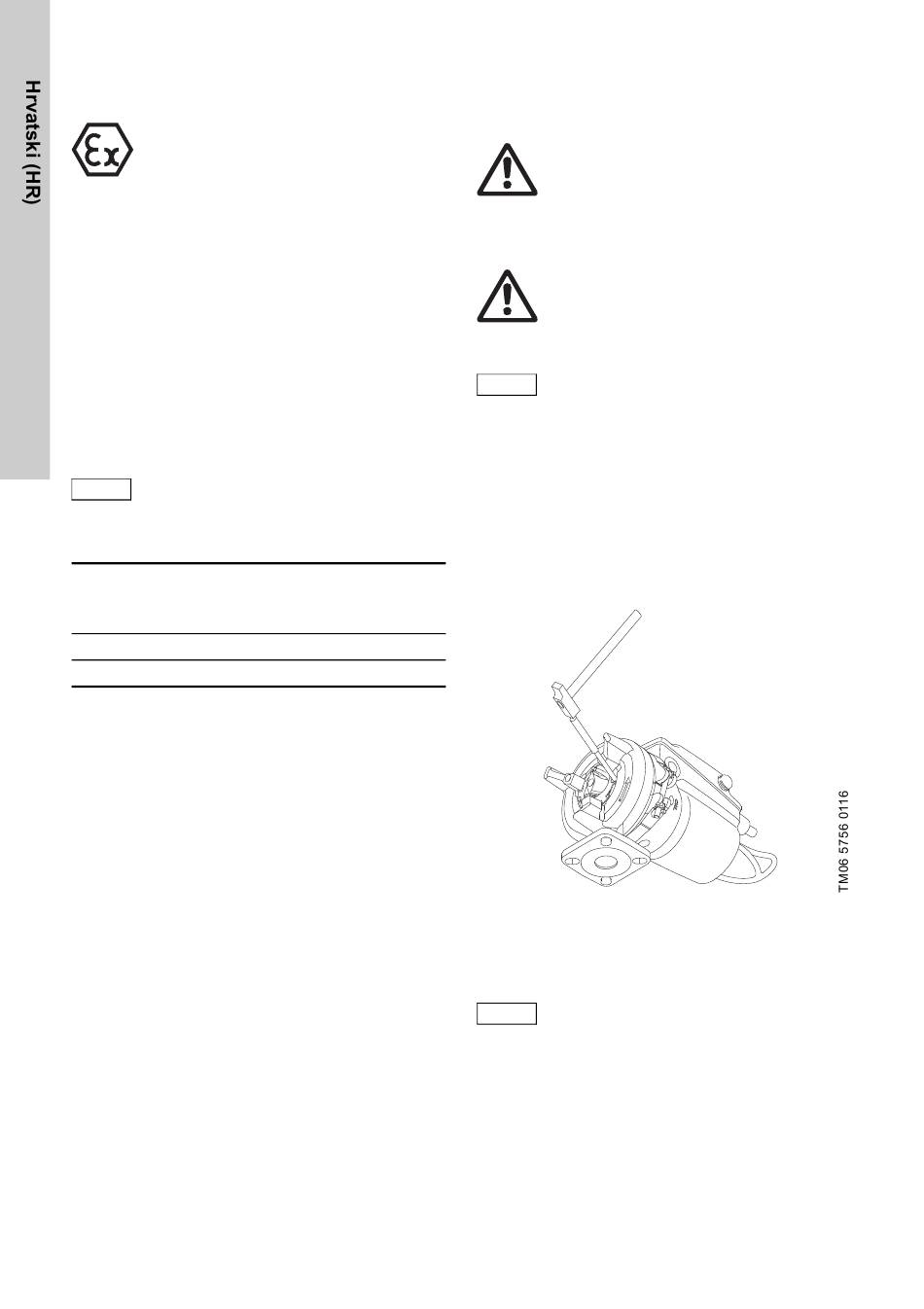

Slika 13
3. Pažljivo odignite prsten sjekača (poz. 44) s
Upozorenje
4. Umetnite šilo u rupu u kućištu crpke tako da drži
5. Uklonite vijak (poz. 188a) u kraju vratila i
6. Uklonite glavu sjekača (poz. 45).
Upozorenje
Prije početka bilo kakvih radova na crpki,
osigurajte da su uklonjeni svi osigurači ili
da je napon napajanja isključen.
Osigurajte da se električno napajanje ne
može nehotično uključiti.
Svi rotirajući dijelovi ne smiju se više
okretati.
Upozorenje
Budite na oprezu zbog oštrih rubova
impelera, glave sjekača i prstena sjekača.
Upozorenje
Obojena se površina tijekom rada može
oštetiti. Ne zaboravite obnoviti obojenu
površinu premazivanjem novom bojom.
crpke.
oštrim ključem po prstenu sjekača u smjeru
kazazaljke sata otvorite dio s rezačem za 15 do
20 °. Pogledajte sl. 13.
Uklanjanje prstena sjekača
kućišta crpke pomoću odvijača.
Upozorenje
Osigurajte da prsten sjekača ne zaglavi uz
glavu sjekača.
impeler.
sigurnosni prsten (poz. 66).
