Szétszerelés
1. Lazítsa meg az egyik szivattyútalpon a csavart
(188a poz.).
2. Lazítsa meg az őrlőgyűrűt (44. poz.) és nyissa ki
a bajonettfoglalatot ütögetéssel, vagy az
őrlőgyűrűnek az óramutató járásával azonos
irányban, 15-20 °-ban történő elfordításával.
Lásd a 13. ábrát.
13. ábra Az őrlőgyűrű kiszerelése
3. Óvatosan feszítse le az őrlőgyűrűt (44 poz.)
a szivattyúházról egy csavarhúzóval.
Figyelmeztetés
Vigyázat
Ügyeljen arra, hogy az őrlőgyűrű ne
szoruljon bele az őrlőfejbe.
4. Illesszen egy tüskét a szivattyúház furatába úgy,
hogy az megtartsa a járókereket.
5. Távolítsa el a csavart (188a poz.) a tengely
végéről és a biztosító gyűrűt (66 poz.).
6. Vegye ki az őrlőfejet (45. poz.).
256
A járókerékhézag beállítása
Lásd a 14. ábrát.
1. Finoman húzza meg a beállító anyát (68. poz.)
(24-es villáskulccsal) annyira, hogy a járókerék
(49. poz.) már ne tudjon elfordulni.
2. 1/4 fordulattal lazítsa meg a beállító anyát.

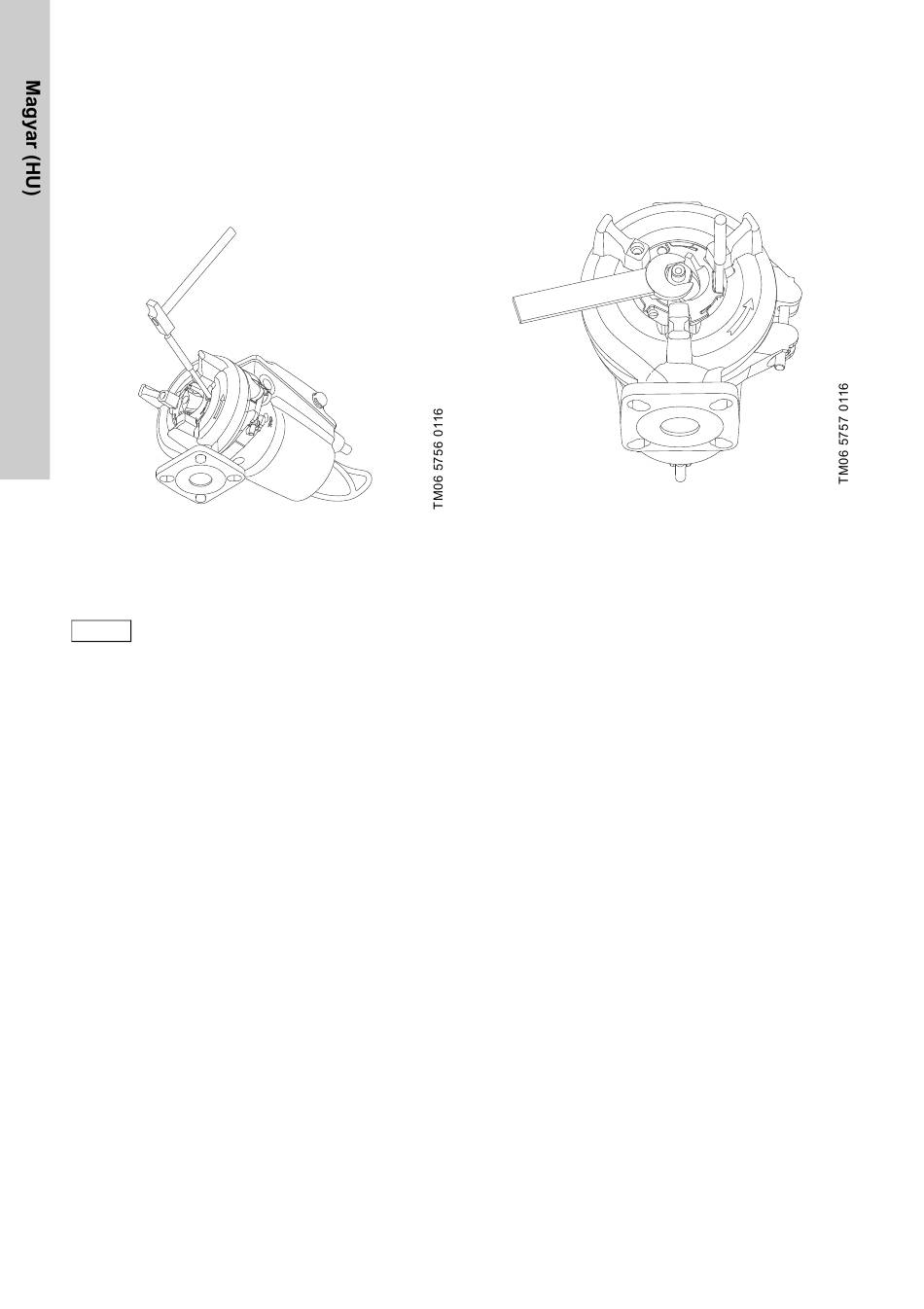

14. ábra A járókerékhézag beállítása
Összeszerelés
1. Az őrlőfej (45. poz.) beszerelésekor az őrlőfej
hátsó oldalán lévő csapoknak a járókeréken (49.
poz.) lévő lyukakba kell illeszkedniük.
2. Az őrlőfej csavarját (188a poz.) húzza meg 20
Nm nyomatékkal. Ne feledkezzen meg a rugós
alátétről.
3. Rögzítse az őrlőfej gyűrűt (44. poz.).
4. Fordítsa el az őrlőgyűrűt (44 poz.) 15-20 °-kal az
óramutató járásával ellentétes irányban,
megszorulásig.
5. Ellenőrizze, hogy az őrlőfej nem ütközik-e bele
az őrlőgyűrűbe.
6. Húzza meg a csavart (188a poz.) 16 Nm
nyomatékkal.
7. Ellenőrizze, hogy az őrlőfej szabadon és
zajtalanul forog-e.
11.5 A szivattyúház tisztítása
A pozíciószámokat lásd az 560. oldalon.
Szétszerelés
1. Lazítsa meg, majd vegye le a szivattyúházat és
a motort összekapcsoló bilincset (92 poz.).
2. Emelje ki a motor részt a szivattyúházból (50.
poz.). A járókereket és az őrlőfejet a motor
résszel együtt lehet kiemelni.
3. Tisztítsa meg a szivattyúházat és a járókereket.
Összeszerelés
1. Helyezze vissza a motort a járókerékkel együtt
a szivattyúházba.
2. Helyezze vissza és rögzítse a bilincset (poz. 92).
Lásd a 11.7 A tengelytömítés ellenőrzése vagy
cseréje című részt is.
