8. Elektriühendus
Pumpa ei tohi kasutada koos
Ettevaatust
sagedusmuunduriga.
Elektriühenduste tegemisel peab järgima kohalikke
eeskirju.
Hoiatus
Pump peab olema ühendatud elektrikilbiga
vastavalt kohalikele normidele. Elektrikilp
sisaldab tavaliselt kaitsmeid, toitelülitit ja
rikkevoolukaitselülitit, mille kontaktide
lisoleereraldus on kooskõlas EN 60204-1,
5.3.2.
Toitelülitit peab olema võimalik lukustada
0-asendisse. Tüüp ja nõuded vastavalt EN
60204-1, 5.3.2.
Pump sisaldab mootorikaitselülitit ja kogu
juhtimisloogikat.
Hoiatus
Kaabel peab ulatuma kolm meetrit
kõrgemale kui maksimaalne vedeliku tase.
Hoiatus
Kui pumba andmesildil on Ex märk,
veendu et pump on ühendatud kooskõlas
selles andmevihikus antud juhistega.
Hoiatus
Pumba plahvatuskindluse klassifikatsioon
on CE II 2 G, Ex bcd IIB T4 Gb. Vt. ptk.
4.2 Tüübikirjeldus. Paigalduskoha
klassifikatsioon peab igal üksikjuhul olema
heaks kiidetud kohalike võimude poolt.
CIU seadet, kui seda kasutatakse, ei tohi
paigaldada potentsiaalselt
plahvatusohtlikesse keskondadesse. Vt.
ptk. 8.1 CIU andmesideliides.
Hoiatus
Plahvatuskindlatel pumpadel veenduge, et
välismaandusjuhe on ühendatud pumba
välismaandusterminali ja kindlalt
kaabliklambriga kinnitatud. Puhastage
välismaandusjuhtme pind ja ühendage
kaabliklambriga.
Maandusjuhtme ristläbilõige peab olema
vähemalt 4 mm
90 °) kollane või roheline.
Veenduge, et maandusühendus on
kaitstud korrosiooni eest.
Hoiatus
Enne paigaldamist ja pumba esmast
käivitamist kontrollige lühiste vältimiseks
visuaalselt kaabli seisukorda nähtavate
defektide suhtes.
Hoiatus
Pump ei tohi kuivalt töötada.
120
2
, n. tüüp H07 V2-K (PVT
Toitepinge ja sagedus on märgitud pumba
andmesildile. Pinge tolerantsi kohta vaata peatükk
13. Tehnilised andmed. Veendu, et mootor on sobiv
kasutamiseks paigalduskohas olemasolevas
elektrivõrgus.
Kõik pumbad tarnitakse koos 10 meetri kaabli ja
vaba kaabliotsaga.
Võimaliku kaablivahetuse peab tegema
Ettevaatust
Grundfos või volitatud töökoda.

8.1 CIU andmesideliides

Grundfos CIU seadet kasutatakse
andmesideliidesena SEG AUTO
põhivõrgu vahel. CIU on lühend "Communication
Interface Unit".
CIU seade on mittekohustuslik. Vaata koos
seadmega tarnitavat eraldi paigaldus- ja
kasutusjuhendit.
8.2 Elektriühendused, 1-faasilised pumbad
Pumbal on patenteeritud käivitusfunktsioon, mis
välistab käivituskondensaatori vajalikkuse.
Käivituskondensaator on pumbas olemas.

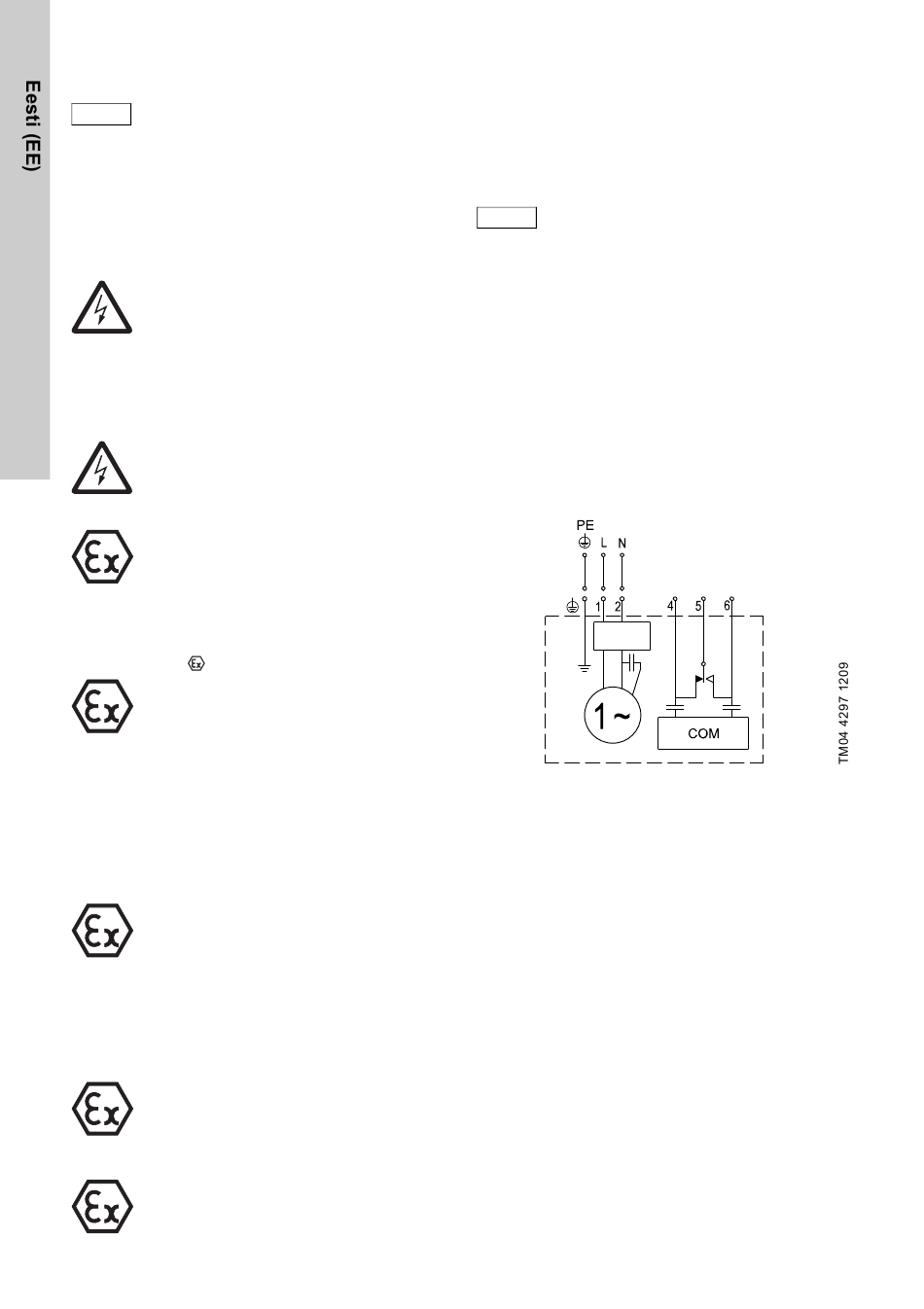

Joonis 4 Ühefaasiliste pumpade
ühendusskeem
pumba ja
ADAPT
2 A 230 VAC
