Při kontrole hřídelové ucpávky postupujte takto:
1. Sejměte řezací kruh (pol. 44).
Viz kapitola 11.4 Výměna řezacího
2. Odšroubujte šroub (pol. 188a) z konce hřídele.
3. Uvolněte a sejměte sponu (pol. 92).
4. Motorovou část oddělte vyzvednutím od tělesa
čerpadla (pol. 50). Oběžné kolo a řezací hlava
jsou vyjmuty spolu s motorovou částí.
5. Sejměte řezací hlavu (pol. 45).
6. Sejměte oběžné kolo (pol. 49) z hřídele.
7. Vypusťte olej z olejové komory.
Viz kapitola 11.8 Výměna
Použitý olej zlikvidujte v souladu
Pokyn
s místními předpisy.
Varování
Před uvolněním šroubů olejové komory
vezměte v úvahu, že olej v olejové komoře
může být pod tlakem. Neodstraňujte
šrouby, pokud se tlak zcela neuvolnil.
Hřídelová ucpáka je kompletní jednotka pro všechna
čerpadla.
8. Odšroubujte šrouby (pol. 188a) zajišťující
ucpávku hřídele (pol. 105).
9. Vyjměte hřídelovou ucpávku (pol. 105) z olejové
komory s využitím páky pomocí dvou
demontážních otvorů v unašeči hřídelové
ucpávky (pol. 58) a dvou šroubováků.
10. Zkontrolujte stav hřídele v místě, kde se
sekundární ucpávka hřídele dotýká hřídele.
Pouzdro ucpávky (pol. 103) hřídele musí být
neporušené. Je-li pouzdro opotřebené a musí být
vyměněno, je třeba přizvat odborníka firmy
Grundfos nebo servisního střediska
autorizovaného firmou Grundfos k celkové
kontrole čerpadla.
Jestliže je hřídel neporušená, postupujte
následovně:
1. Zkontrolujte a vyčistěte olejovou komoru.
2. Namažte plochy v kontaktu s hřídelovou
ucpávkou olejem (pol. 105a) (O-kroužky
a hřídel).
3. Vložte novou hřídelovou ucpávku (pol. 105)
pomocí plastového pouzdra obsaženého
v soupravě.
4. Utáhněte šrouby (pol. 188a) zajišťující ucpávku
hřídele momentem 16 Nm.
5. Nasaďte oběžné kolo. Přesvědčete se, že pero
(pol. 9a) je nasazeno správně.
6. Nasaďte těleso čerpadla (pol. 50).
7. Nasaďte a utáhněte sponu (pol. 92).
8. Olejovou komoru naplňte olejem. Viz kapitola
11.8 Výměna oleje.
Nastavení vůle oběžného kola viz kapitola
11.4 Výměna řezacího zařízení.
zařízení.
oleje.
11.8 Výměna oleje
Náplň olejové komory vyměňujte vždy po 3000
provozních hodinách nebo jednou za rok podle níže
uvedených pokynů.
Jestliže byla vyměněna hřídelová ucpávka, olej se
musí vyměnit také. Viz kapitola
výměna hřídelové ucpávky.
Vypouštění oleje
Varování
Před uvolněním šroubů olejové komory
vezměte v úvahu, že olej v olejové komoře
může být pod tlakem. Neodstraňujte
šrouby, pokud se tlak zcela neuvolnil.
1. Demontujte obě olejové zátky a nechte olej
vytéct z olejové komory.
2. Zkontrolujte, zda olej neobsahuje vodu nebo
nečistoty. Po výměně hřídelové ucpávky dává
olej dobrý náznak stavu hřídelové ucpávky.
Použitý olej zlikvidujte v souladu
Pokyn
s místními předpisy.
Plnění olejem, čerpadlo ležící v horizontální
poloze
Viz obr. 16.
1. Čerpadlo umístěte v takové poloze, aby leželo na
tělese statoru a výtlačné přírubě a olejové zátky
byly otočeny směrem nahoru.
2. Horním plnicím otvorem nalijte do olejové komory
olej, až začne vytékat ven spodním otvorem.
Hladina oleje je nyní správná.
Množství oleje viz kapitola
3. Namontujte obě olejové zátky s použitím
těsnicího materiálu obsaženého v servisní
soupravě. Viz kapitola
Plnění olejem, čerpadlo ve svislé poloze
1. Čerpadlo postavte na rovný, horizontální povrch.
2. Plnicím otvorem lijte do olejové komory olej,
dokud nezačne vytékat ven druhým otvorem.
Množství oleje viz kapitola
3. Namontujte obě olejové zátky s použitím
těsnicího materiálu obsaženého v servisní
soupravě. Viz kapitola
Plnicí otvory pro olej
Hladina oleje

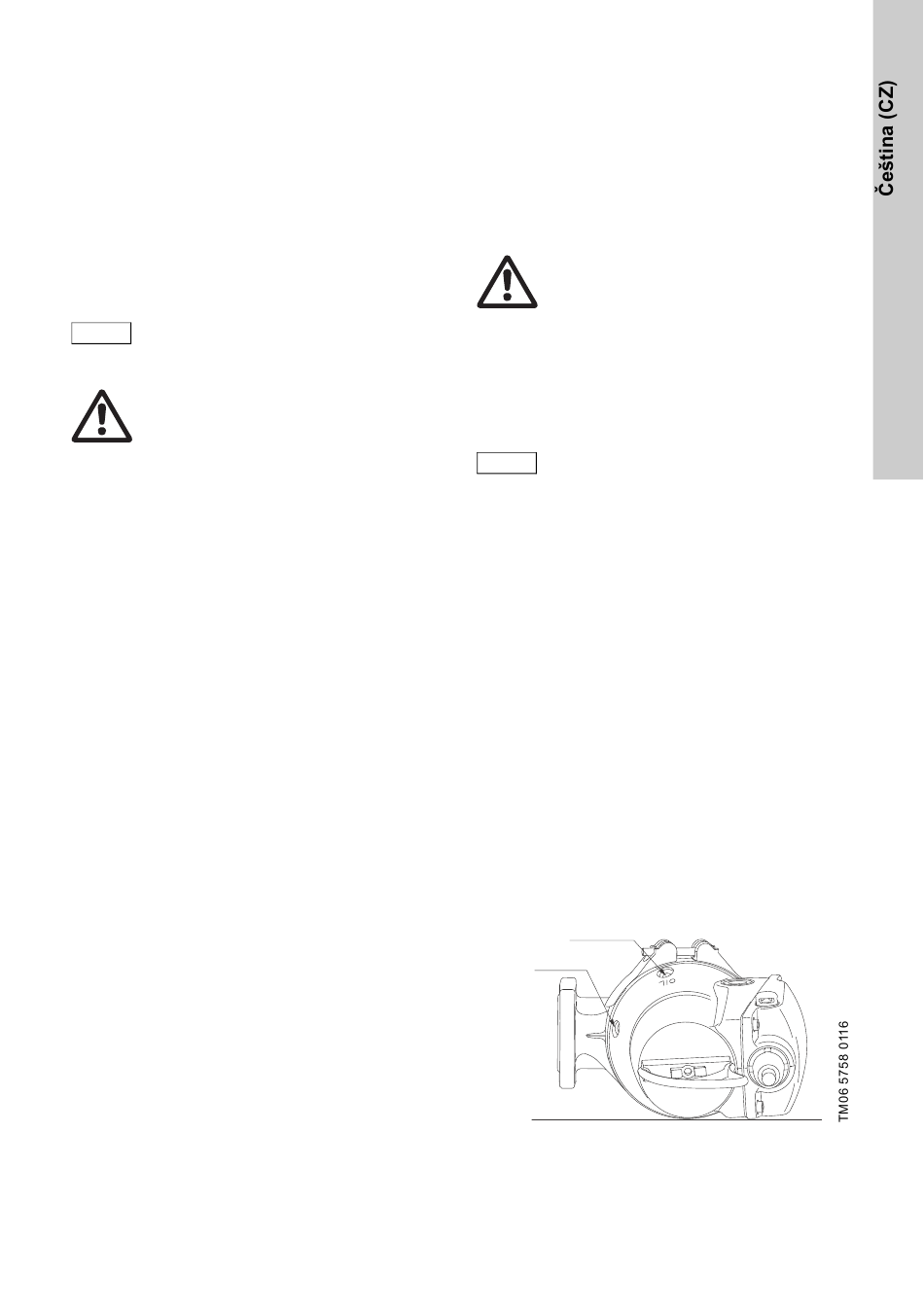

Obr. 16 Plnicí otvory pro olej
11.7 Kontrola nebo
11.3 Kontrola.
11.9 Servisní soupravy.
11.3 Kontrola.
11.9 Servisní soupravy.
