8.3 Sähköliitäntä, kolmivaiheiset pumput
Pumpun moottori on suunniteltu siten, että vaihejär-
jestys on sähkötaulussa myötäpäivään. Järjestys
voidaan tarkistaa vaihejärjestyksen ilmaisimella.
Pumppu ei käynnisty, ellei vaihejärjestys ole oikea.
Jos kuivakäyntianturit ovat nesteen peitossa, eikä
pumppu silti käynnisty, syynä voi olla väärä vaihejär-
jestys. Vaihda L1 ja L2 keskenään.

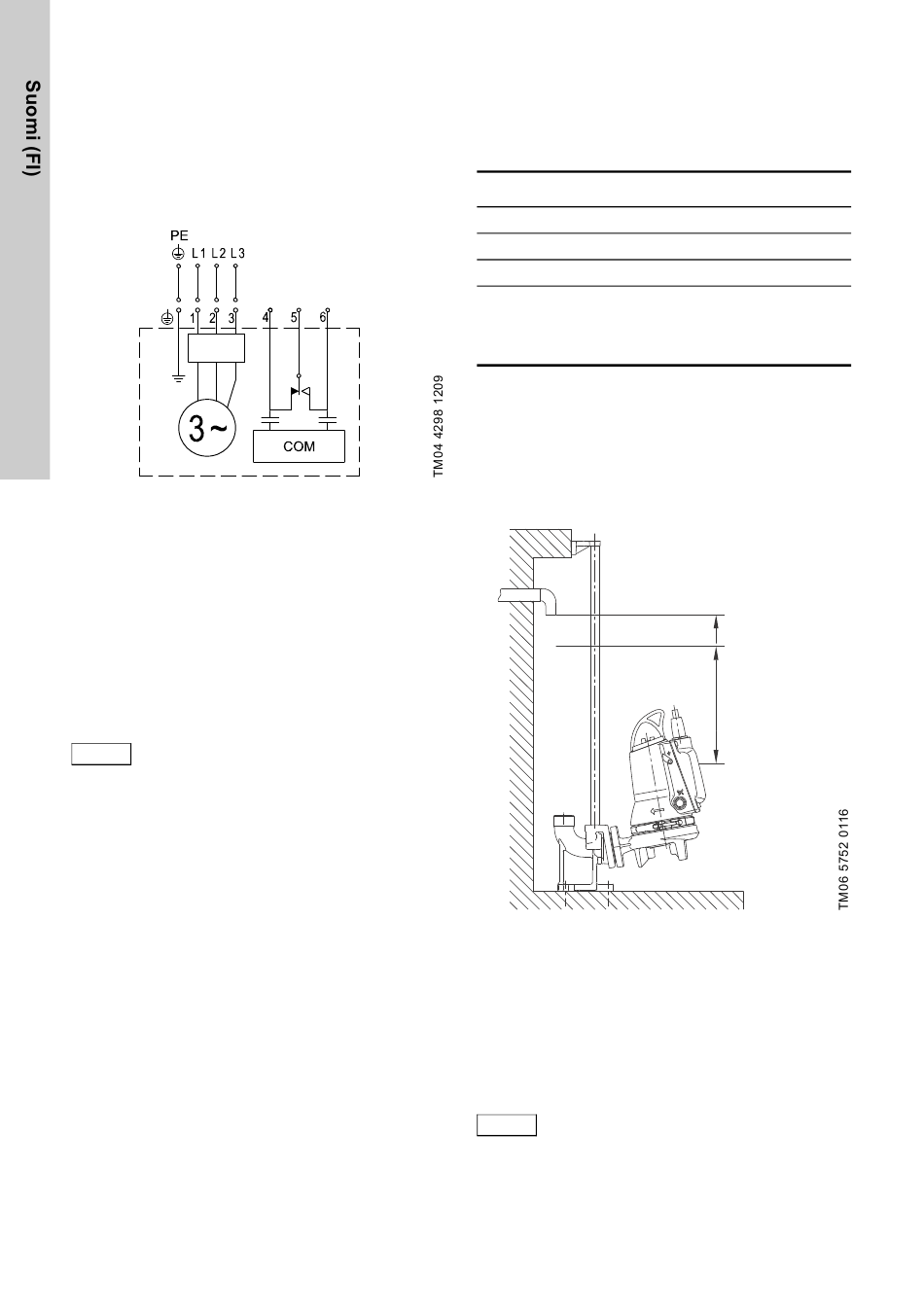

Kuva 5 Kolmivaiheisten pumppujen
kytkentäkaavio
8.4 Hälytysrele / tiedonsiirtoliitäntä
Pumpussa on hälytysrelelähtö. Käytettävissä on nor-
maalisti suljettu tai normaalisti avoin (NC tai NO)
kosketin, jota voidaan käyttää haluttuun tarkoituk-
seen, esimerkiksi merkkiääni- tai merkkivalohälytyk-
siin. Releen maksimikuormitus on 230 VAC 2 A.
Vaihtoehtoisesti johtimia 4 ja 6 voidaan käyttää ulkoi-
seen tiedonsiirtoon CIU-yksikön (tiedonsiirtoliitän-
nän) kautta.
Hälytysrelettä ei saa käyttää, jos CIU-
Huomaa
yksikkö on kytketty. CIU-yksikön rele käyn-
nistää hälytyksen.
Katso esimerkki kytkentäkaaviosta CIU-yksikön
mukana toimitetusta dokumentaatiosta.
164
9. Tuotteen määritys
9.1 Oletusasetukset
Pumppu toimitetaan tehtaalta seuraavin oletusase-
tuksin.
Parametri
Käynnistysviive (satunnainen)
Käynnistystaso
Korkean pinnankorkeuden hälytys
Jumittumisen esto:
Aikaväli
Kesto
Jos yhtä tai useampaa edellisistä parametreista on
muutettava, tee määritykset lisävarusteena saatavan
CIU-yksikön ja Grundfos GO:n avulla.
CIU-yksikkö voidaan liittää tilapäisesti määritystä
varten. Jos käytössä ei ole CIU-yksikköä, muuta
parametrit Grundfosin PC Tool -työkalun avulla. Lisä-
tietoja on CIU-yksikön asennus- ja käyttöohjeessa.
Kuva 6 Käynnistys- ja pysäytystasot
9.2 Pumppujen vuorottelukäyttö
Jos samaan kaivoon asennetaan useita pumppuja
(enintään neljä), pumppujen ohjaustoiminto varmis-
taa, että pumppuja kuormitetaan tasaisesti.
Vuorottelukäyttö tapahtuu patentoidulla menetel-
mällä, joka mittaa kaivossa olevan nesteen pinnan-
korkeutta.
Ilmanpaine voi vaikuttaa pumppujen vuo-
Huomaa
rottelujärjestykseen.
0,9 - 4,0 kW
Pois
25 cm
+ 10 cm
3 vrk
2 sekuntia
Hälytys
Käynnistys
Pysäytys
