8. Ligação eléctrica
A bomba não deve ser usada com um con-
Atenção
versor de frequência.
Execute a ligação eléctrica em conformidade com as
regulamentações locais.
Aviso
A bomba deve ser ligada a um quadro
eléctrico, de acordo com as regulamenta-
ções locais. O quadro eléctrico inclui habi-
tualmente fusíveis, um interruptor geral e
um disjuntor de fuga à terra com uma
separação de contacto em conformidade
com EN 60204-1, 5.3.2.
Tem de ser possível bloquear o interruptor
geral na posição 0. Tipo e requisitos con-
forme especificado em EN 60204-1, 5.3.2.
A bomba incorpora um sistema de protec-
ção do motor e toda a lógica de controlo.
Aviso
Devem existir, no mínimo, três metros de
cabo livre acima do nível máximo de
líquido.
Aviso
Se a bomba tiver uma marca Ex na chapa
de características, certifique-se de que a
bomba é ligada de acordo com as instru-
ções fornecidas neste catálogo.
Aviso
A classificação de protecção antidefla-
grante da bomba é CE
T4 Gb. Consulte a secção
identificação. A classificação do local de
instalação deve ser aprovada pelas autori-
dades locais em cada caso individual.
A unidade CIU, se utilizada, não deve ser
instalada em ambientes potencialmente
explosivos. Consulte a secção
8.1 Unidade de interface de comunicação
CIU.
Aviso
Em bombas antideflagrantes, certifique-se
de que é ligado um condutor de terra
externo ao terminal de terra externo na
bomba, através de um fio com uma abra-
çadeira para cabos segura. Limpe a super-
fície da ligação de terra externa e monte a
abraçadeira para cabos.
A secção nominal do condutor de terra
deverá ter, pelo menos, 4 mm
plo, tipo H07 V2-K (PVT 90 °) amarelo ou
verde.
Certifique-se de que a ligação à terra está
protegida contra a corrosão.
380
A tensão de alimentação e a frequência estão indi-
cadas na chapa de características da bomba. Para a
tolerância de tensão, consulte a secção
13. Características
motor é adequado para a alimentação disponível no
local de instalação.
Todas as bombas são fornecidas com um cabo de
10 m e uma extremidade livre do cabo.
Atenção
8.1 Unidade de interface de comunicação
A unidade CIU da Grundfos é usada como interface
de comunicação entre uma bomba SEG AUTO
e uma rede de comunicação de dados. CIU é o acró-
nimo de "Communication Interface Unit" (unidade de
interface de comunicação).
A unidade CIU é opcional. Consulte as instruções de
instalação e funcionamento separadas, fornecidas
com a unidade.
8.2 Ligação eléctrica, bombas monofásicas
II 2 G Ex bcd IIB
A bomba tem uma função de arranque patenteada
4.2 Código de
que elimina a necessidade de um condensador de
arranque. O condensador de arranque está inte-
grado na bomba.
Fig. 4
2
, por exem-
Aviso
Antes da instalação e do primeiro arran-
que da bomba, verifique o cabo quanto a
defeitos visíveis, de modo a evitar curtos-
circuitos.
Aviso
A bomba não deve funcionar em seco.
técnicas. Certifique-se de que o
Uma possível substituição do cabo deve
ser levada a cabo pela Grundfos ou por
uma oficina de serviço autorizada.
CIU
2 A 230 VAC

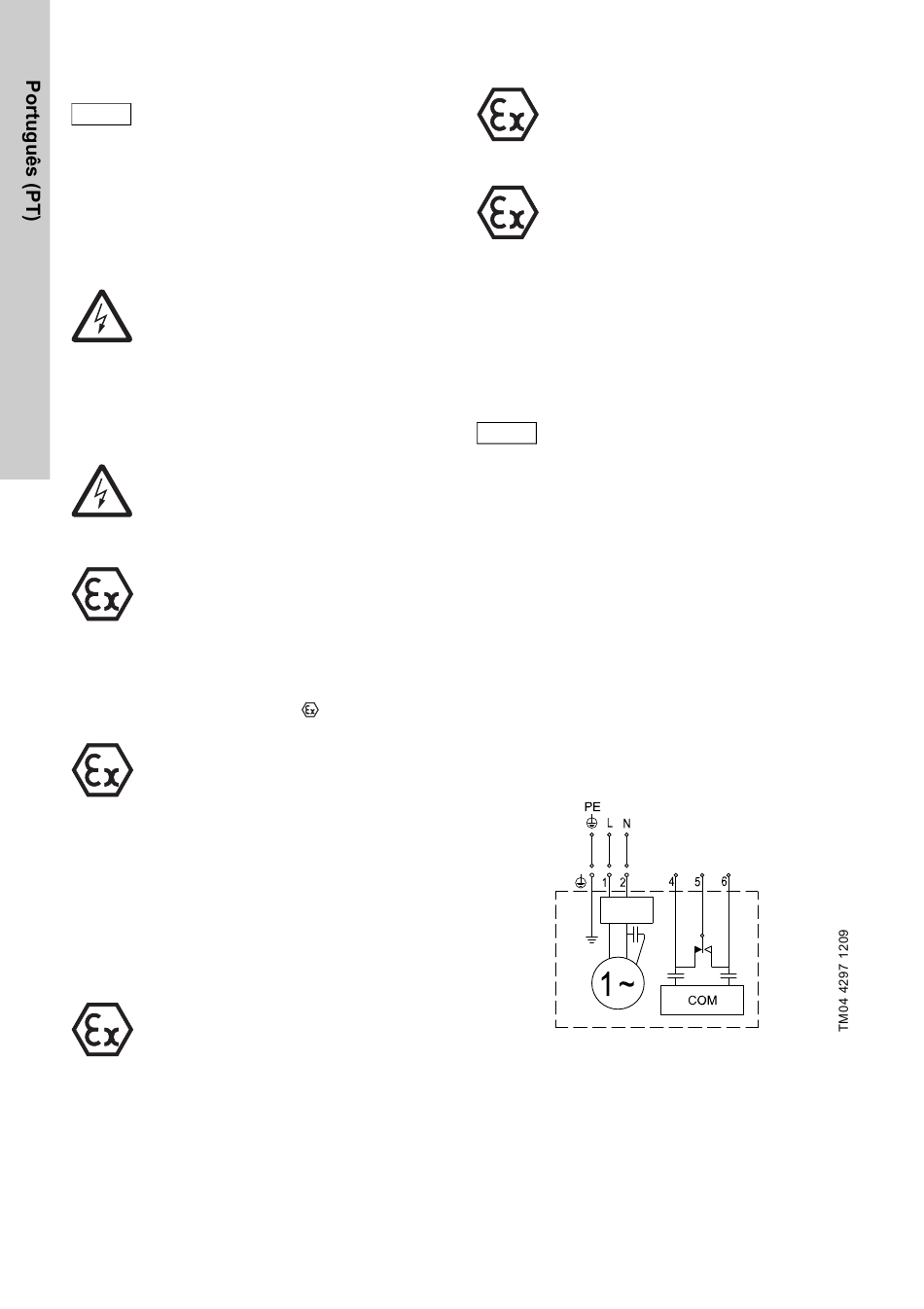

Esquema de ligação para bombas
monofásicas
ADAPT
