Si el eje estuviera intacto, lleve a cabo los pasos
descritos a continuación:
1. Revise y limpie la cámara de aceite.
2. Lubrique con aceite las superficies en contacto
con el cierre mecánico (pos. 105a) (juntas tóricas
y eje).
3. Inserte el nuevo cierre mecánico (pos. 105)
empleando el buje de plástico incluido en el kit.
4. Apriete los tornillos (pos. 188a) que sujetan el
cierre mecánico aplicando un par de apriete de
16 N·m.
5. Monte el impulsor. Asegúrese de que la chaveta
(pos. 9a) esté montada correctamente.
6. Monte la carcasa de la bomba (pos. 50).
7. Monte y apriete la abrazadera (pos. 92).
8. Llene la cámara con aceite. Consulte la sección
11.8 Sustitución del aceite.
Si desea obtener información acerca del ajuste de la
holgura del impulsor, consulte la sección
11.4 Sustitución del sistema
11.8 Sustitución del aceite
Cada 3000 horas de funcionamiento o una vez al
año debe cambiarse el aceite de la cámara de aceite
como se describe a continuación.
Si se ha sustituido el cierre mecánico, también habrá
que cambiar el aceite. Consulte la sección
11.7 Comprobación o sustitución del cierre mecá-
nico.
Drenaje del aceite
Aviso
Extreme la precaución al aflojar los torni-
llos de la cámara de aceite; podría
haberse acumulado presión en su interior.
No retire los tornillos hasta que la presión
se haya liberado completamente.
1. Desenrosque los dos tornillos de la cámara de
aceite para drenar todo el aceite que contiene.
2. Compruebe si el aceite presenta agua o impure-
zas. Si el cierre mecánico se ha desmontado, el
aceite permitirá determinar su estado con bas-
tante precisión.
El aceite usado debe eliminarse respe-
Nota
tando las normativas locales.
triturador.
Llenado de aceite con la bomba recostada
Consulte la fig. 16.
1. Coloque la bomba en una posición tal que repose
sobre la carcasa del estátor y la brida de des-
carga, y que los tornillos del aceite queden orien-
tados hacia arriba.
2. Introduzca aceite en la cámara de aceite a través
del orificio superior hasta que comience a salir
aceite a través del orificio inferior. El nivel de
aceite será entonces el correcto.
Si desea obtener información acerca de la canti-
dad de aceite, consulte la sección
11.3 Inspección.
3. Instale los dos tornillos de la cámara de aceite
empleando la empaquetadura incluida en el kit
de reparación. Consulte la sección
reparación.
Llenado de aceite con la bomba en posición
vertical
1. Coloque la bomba sobre una superficie llana y
horizontal.
2. Introduzca aceite en la cámara de aceite a través
de uno de los orificios hasta que comience a salir
a través del otro orificio. Si desea obtener infor-
mación acerca de la cantidad de aceite, consulte
la sección 11.3 Inspección.
3. Instale los dos tornillos de la cámara de aceite
empleando la empaquetadura incluida en el kit
de reparación. Consulte la sección
reparación.
Orificios de llenado de aceite
Nivel de aceite

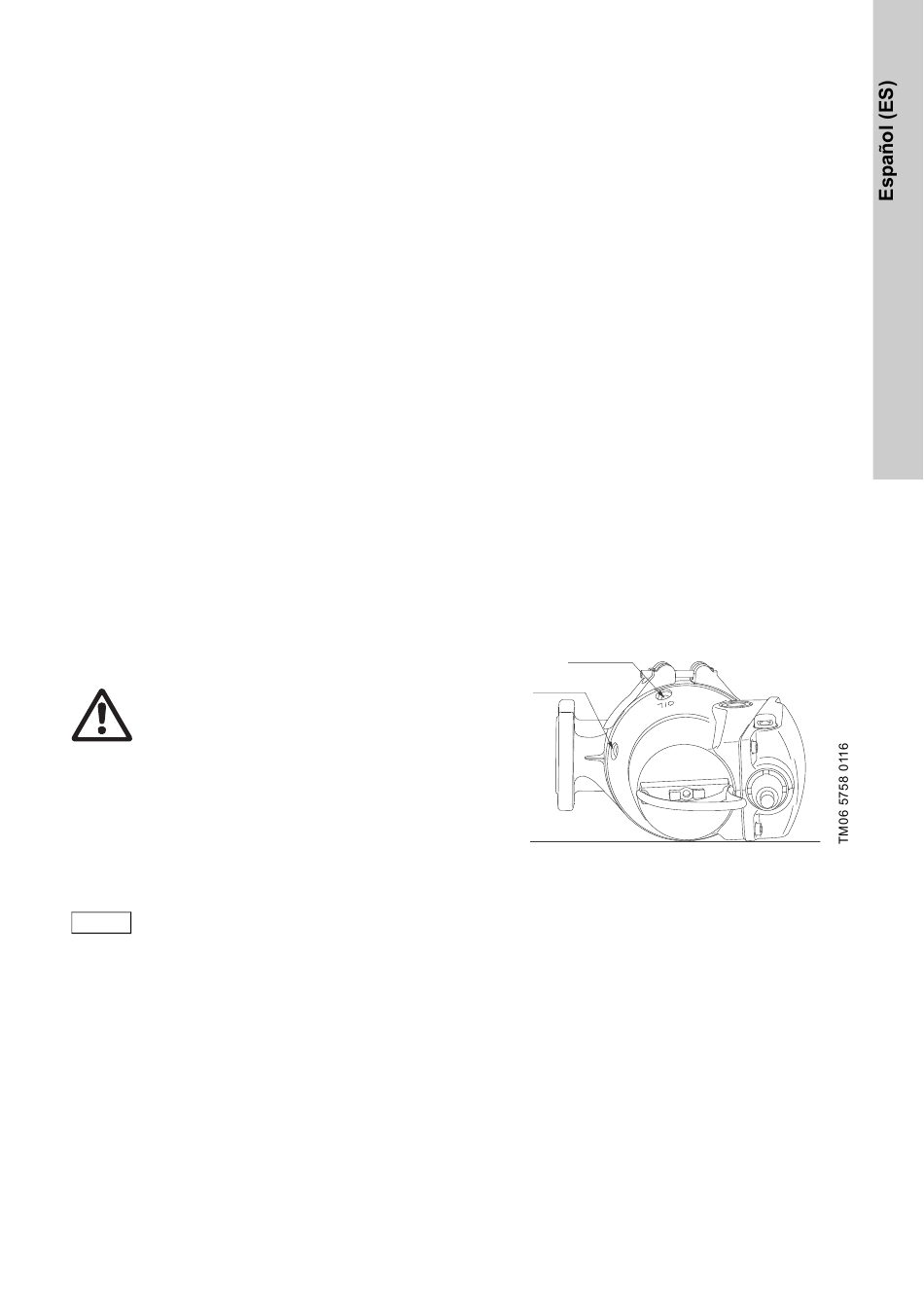

Fig. 16 Orificios de llenado de aceite
11.9 Kits de
11.9 Kits de
