Veleno sandariklį galima patikrinti taip:
1. Nuimkite smulkintuvo žiedą (44 poz.).
Žr. skyrių 11.4 Smulkinimo sistemos
2. Iš veleno galo išsukite varžtą (188a poz.).
3. Atlaisvinkite ir nuimkite apkabą (92 poz.).
4. Iškelkite variklį iš siurblio korpuso (50 poz.).
Kartu su varikliu išsiima ir darbaratis bei
smulkintuvo galvutė.
5. Nuimkite smulkintuvo galvutę (45 poz.).
6. Nuimkite nuo veleno darbaratį (49 poz.).
7. Iš alyvos kameros išleiskite alyvą.
Žr. skyrių 11.8 Alyvos
Atitarnavusią alyvą reikia utilizuoti laikantis
Pastaba
vietinių taisyklių.
Įspėjimas
Atlaisvindami alyvos kameros varžtus
atkreipkite dėmesį, kad kameroje gali būti
padidėjęs slėgis. Neišsukite iki galo varžtų,
kol slėgis nenukris.
Visų siurblių veleno sandarikliai yra vienas mazgas.
8. Išsukite veleno sandariklį (105 poz.) laikančius
varžtus (188a poz.).
9. Į dvi veleno sandariklio lizdo (58 poz.) angas
įkišę du atsuktuvus ir naudodami juos kaip
svertus, iškelkite veleno sandariklį (105 poz.) iš
alyvos kameros.
10. Patikrinkite veleno būklę toje vietoje, kur antrasis
veleno sandariklio sandariklis liečiasi su velenu.
Ant veleno esanti įvorė (103 poz.) turi būti sveika.
Jei ji yra susidėvėjusi ir ją reikia keisti, siurblį turi
patikrinti "Grundfos" arba įgaliotos remonto
dirbtuvės.
Jei velenas yra sveikas, darykite taip:
1. Patikrinkite ir išvalykite alyvos kamerą.
2. Sutepkite su veleno sandarikliu besiliečiančius
paviršius alyva (105a poz.) (O žiedai ir velenas).
3. Įstatykite naują veleno sandariklį (105 poz.)
naudodamiesi remonto komplekte esančia
plastikine įvore.
4. Užveržkite veleno sandariklį laikančius varžtus
(188a poz.) iki 16 Nm.
5. Uždėkite darbaratį. Patikrinkite, ar teisingai
įsistatė kaištis (9a poz.).
6. Uždėkite siurblio korpusą (50 poz.).
7. Uždėkite ir užveržkite apkabą (92 poz.).
8. Į alyvos kamerą pripilkite alyvos. Žr. skyrių
11.8 Alyvos keitimas.
Darbaračio tarpelio reguliavimas aprašytas skyriuje
11.4 Smulkinimo sistemos
11.8 Alyvos keitimas
Kas 3000 siurblio eksploatavimo valandų, arba
mažiausiai kartą per metus, alyvos kameroje
pakeiskite alyvą kaip aprašyta žemiau.
Jei buvo keičiamas veleno sandariklis, reikia pakeisti
ir alyvą. Žr. skyrių 11.7 Veleno sandariklio tikrinimas
ir keitimas.
keitimas.
keitimas.
keitimas.
Alyvos išleidimas
Įspėjimas
Atlaisvindami alyvos kameros varžtus
atkreipkite dėmesį, kad kameroje gali būti
padidėjęs slėgis. Neišsukite iki galo varžtų,
kol slėgis nenukris.
1. Išsukite abu alyvos kameros varžtus, kad iš
alyvos kameros galėtų ištekėti visa alyva.
2. Patikrinkite, ar alyvoje nėra vandens ir
nešvarumų. Jei buvo išimtas veleno sandariklis,
pagal alyvos kokybę galima spręsti apie veleno
sandariklio būklę.
Atitarnavusią alyvą reikia utilizuoti laikantis
Pastaba
vietinių taisyklių.
Alyvos įpylimas siurbliui gulint ant šono
Žr. 16 pav.
1. Paguldykite siurblį taip, kad jis gulėtų ant
statoriaus korpuso ir išvado flanšo, o alyvos
varžtai būtų viršuje.
2. Pilkite alyvą į alyvos kamerą per viršutinę angą,
kol ji pradės tekėti pro apatinę angą. Kai alyva
pradeda tekėti per apatinę angą, kameroje yra
pakankamas kiekis alyvos.
Reikalingas alyvos kiekis nurodytas skyriuje
11.3 Tikrinimas.
3. Įsukite abu alyvos varžtus, panaudodami
remonto komplekte esančius tarpiklius. Žr. skyrių
11.9 Remonto komplektai.
Alyvos įpylimas siurbliui esant vertikalioje
padėtyje
1. Pastatykite siurblį ant lygaus horizontalaus
paviršiaus.
2. Pilkite alyvą į kamerą per vieną angą, kol ji
pradės tekėti per kitą angą. Reikalingas alyvos
kiekis nurodytas skyriuje
3. Įsukite abu alyvos varžtus, panaudodami
remonto komplekte esančius tarpiklius. Žr. skyrių
11.9 Remonto komplektai.

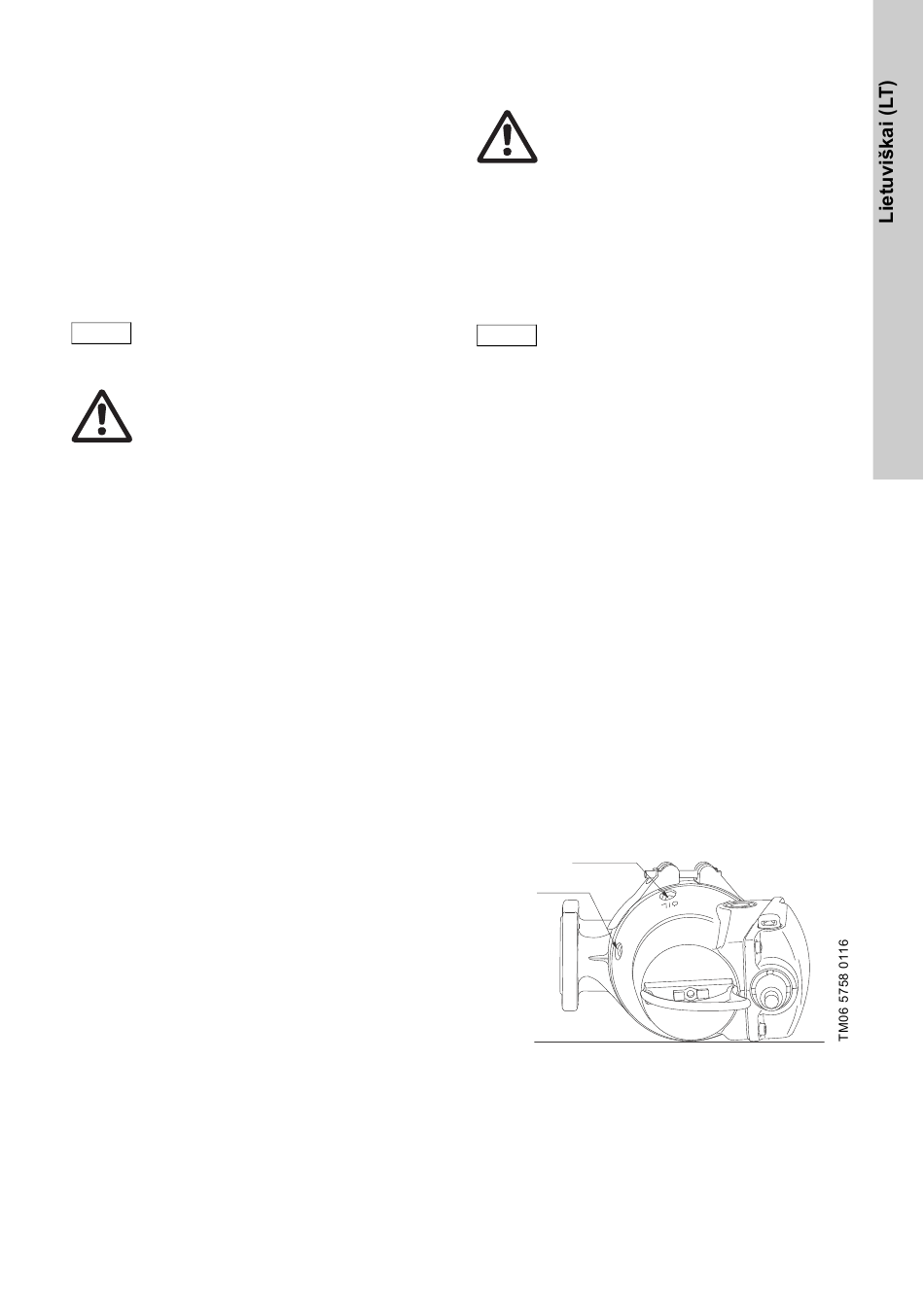

Alyvos įpylimo angos
Alyvos lygis
16. pav. Alyvos įpylimo angos
11.3 Tikrinimas.
