8. Elektromos csatlakozás
A szivattyút tilos frekvenciaváltóról
Vigyázat
üzemeltetni.
Az elektromos csatlakoztatásokat a helyi
előírásoknak megfelelően kell kivitelezni.
Figyelmeztetés
A szivattyút elektromos kapcsolópanelhez
kell csatlakoztatni a helyi előírásoknak
megfelelően. Az elektromos
kapcsolópanel jellemzően tartalmaz
olvadóbiztosítókat, főkapcsolót és olyan
érintésvédelmi kapcsolót (földzárlat
védelem), amelynek érintkező
szétválasztás megfelel az EN 60204-1,
5.3.2. szabványnak.
A főkapcsolónak lezárhatónak kell lennie
a 0 helyzetben. A típust és
a követelményeket az EN 60204-1, 5.3.2
szabvány határozza meg.
A szivattyú tartalmazza a motorvédő
kapcsolót és minden logikai vezérlő
elemet.
Figyelmeztetés
A maximális folyadékszint fölött legalább
három méter szabad kábelhossznak kell
lennie.
Figyelmeztetés
Ha a szivattyú adattábláján megtalálható
az Ex jelölés, győződjön meg arról, hogy
a szivattyút az ebben az utasításban
leírtak szerint csatlakoztatták.
Figyelmeztetés
A szivattyú robbanásbiztos besorolása CE
II 2 G, Ex bcd IIB T4 Gb. Lásd
a 4.2 Típus című részt. A telepítés
helyének védelmi besorolását minden
egyes esetben ellenőriztetni kell a helyi
tűzvédelmi hatósággal.
A CIU egységet, ha alkalmazzák, tilos
potenciálisan robbanásveszélyes
környezetben elhelyezni. Lásd a
kommunikációs interfész egység
részt.
Figyelmeztetés
Robbanásbiztos szivattyúknál
gondoskodjon arról, hogy a külső földkábel
csatlakoztatva legyen a szivattyún lévő
külső földkábel kivezetéshez egy
vezetéken keresztül egy rögzített
kábelbilinccsel. Tisztítsa meg a külső
földkábel csatlakozóját, és szerelje fel
a kábelbilincset.
A földelő vezető keresztmetszete legyen
2
legalább 4 mm
típusú, sárga vagy zöld.
Győződjön meg róla, hogy
a földelőcsatlakozó korrózió ellen védett.
250
8.1 CIU
című
, pl. H07 V2-K (PVT 90 °)
Figyelmeztetés
A szivattyú telepítése és első beindítása
előtt szemrevételezéssel ellenőrizze
a kábel állapotát a rövidzárlat
elkerülésének érdekében.
Figyelmeztetés
A szivattyú szárazon futása nem
megengedett.
A tápfeszültség és a frekvencia a szivattyú
adattábláján van jelezve. A feszültségtűrést lásd
a 13. Műszaki adatok című részben. Gondoskodjon
arról, hogy a motor megfeleljen a telepítés
helyszínén rendelkezésre álló elektromos
hálózatnak.
Valamennyi szivattyútípust 10 méteres kábellel,
szabad kábelvéggel szállítjuk.
A tápkábel cseréjét csak a Grundfos vagy
Vigyázat az általa erre feljogosított szerviz
végezheti.
8.1 CIU kommunikációs interfész egység
A Grundfos CIU (CIU = Communication Interface
Unit) egy csatolóként működik az SEG AUTO
szivattyú és a fő kommunikációs hálózat között. CIU
jelentése: kommunikációs interfész egység.
A CIU egység opcionális. Keresse a külön, az
egységgel együtt szállított telepítési és üzemeltetési
utasításban.
8.2 Villamos bekötés, háromfázisú
szivattyúk
A szivattyú egy szabadalmaztatott indítási funkcióval
van ellátva, amely szükségtelenné teszi az
indítókondenzátor használatát. Az üzemi
kondenzátor be van építve a szivattyúba.

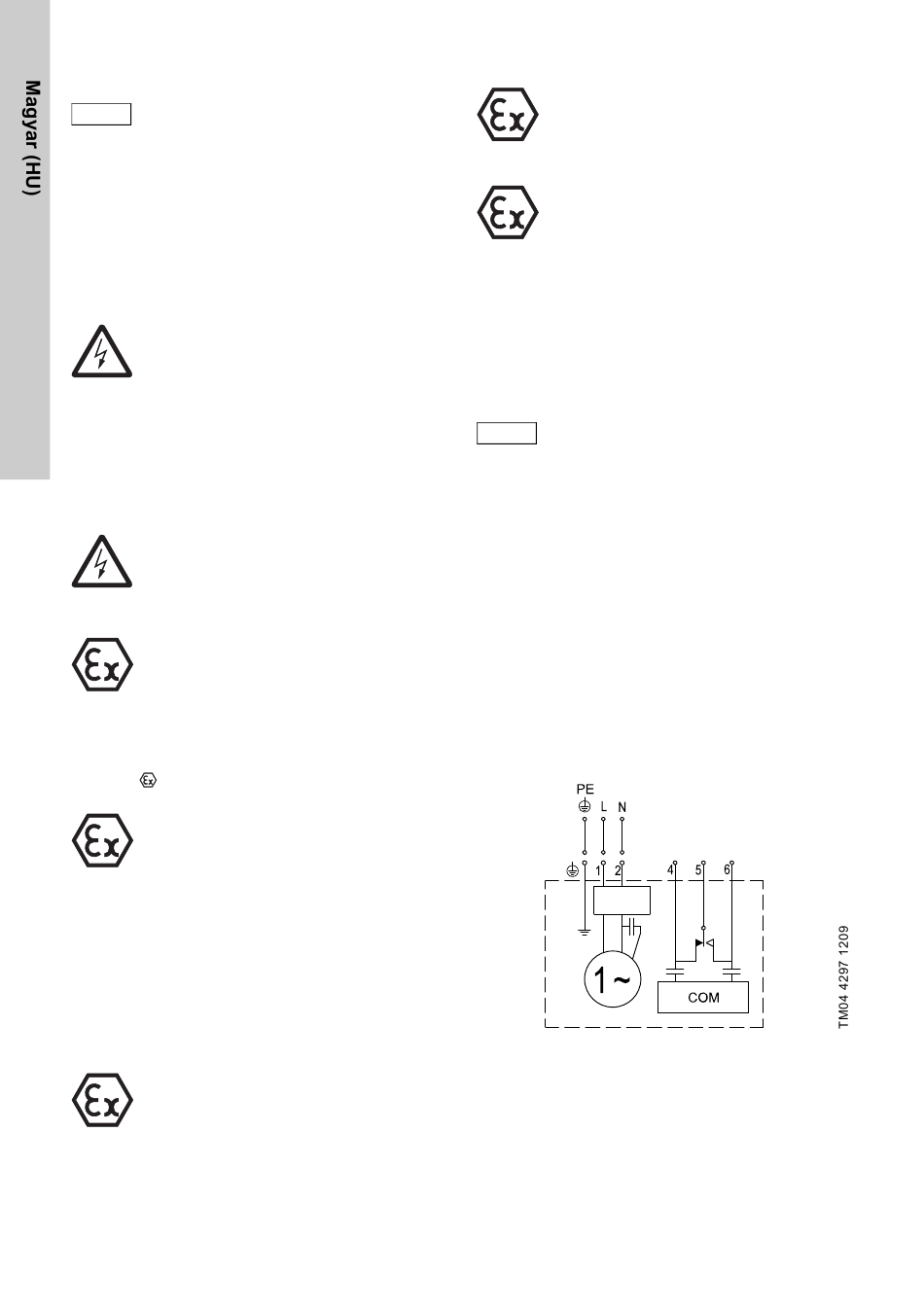

4. ábra Egyfázisú szivattyú kapcsolási rajza
ADAPT
2 A 230 V AC
