8. Sähköliitäntä
Pumppua ei saa käyttää taajuusmuutta-
Huomio
jalla.
Sähköliitäntä on tehtävä paikallisten vaatimusten
mukaisesti.
Varoitus
Pumppu on kytkettävä sähkötauluun pai-
kallisten säännösten mukaisesti. Sähkö-
taulussa on yleensä sulakkeet, pääkatkai-
sin ja johdonsuojakatkaisin, jonka
koskettimien katkaisuväli on standardin
EN 60204-1, 5.3.2 mukainen.
Pääkytkimen on oltava lukittavissa 0-asen-
toon. Tyyppi ja vaatimukset on määritelty
standardissa EN 60204-1, 5.3.2.
Pumppu sisältää moottorinsuojakatkaisi-
men ja tarvittavan ohjauslogiikan.
Varoitus
Nesteen pinnan enimmäiskorkeuden ylä-
puolella on oltava vähintään kolme metriä
vapaata kaapelia.
Varoitus
Jos pumpun tyyppikilvessä on Ex-mer-
kintä, pumppu on kytkettävä tämän kirja-
sen ohjeiden mukaan.
Varoitus
Pumpun räjähdyssuojausluokitus on CE
II 2 G, Ex bcd IIB T4 Gb. Katso kohta
4.2 Tyyppikoodi. Paikallisten viranomais-
ten on hyväksyttävä asennuspaikan luoki-
tus tapauskohtaisesti.
Jos käytössä on CIU-yksikkö, pumppua ei
saa asentaa räjähdysvaaralliseen ympäris-
töön. Katso kohta
sikkö.
Varoitus
Räjähdyssuojatuissa pumpuissa on var-
mistettava, että ulkoinen maadoitusjohdin
kytketään pumpun ulkoiseen maadoitusliit-
timeen tukevasti kaapelikiinnikkeellä. Puh-
dista ulkoisen maadoitusjohtimen pinta ja
asenna kaapelikiinnike.
Maadoitusjohtimen poikkipinta-alan on
oltava vähintään 4 mm
V2-K (PVT 90 °) keltainen/vihreä.
Varmista, että maadoitusliitäntä on korroo-
siosuojattu.
Varoitus
Tarkasta oikosulkujen välttämiseksi ennen
pumpun asennusta ja käyttöönottoa, ettei
kaapelissa ole näkyviä vaurioita.
Varoitus
Pumppu ei saa käydä kuivana.
8.1 CIU-tiedonsiirtoyk-
2
, esim. tyyppiä H07
Verkkojännite ja -taajuus on ilmoitettu pumpun tyyp-
pikilvessä. Katso jännitevaihtelut kohdasta
13. Tekniset tiedot. Varmista, että moottori soveltuu
pumpun asennuspaikan sähköverkon jännitteelle.
Kaikkien pumppujen virtakaapelin pituus on 10 m, ja
siinä on vapaa kaapelinpää.
Vain Grundfos tai valtuutettu huoltoliike
Huomio
saa vaihtaa kaapelin.
8.1 CIU-tiedonsiirtoyksikkö
Grundfosin CIU-yksikköä käytetään SEG
AUTO -pumpun ja pääverkon väliseen tiedon-
ADAPT
siirtoon. CIU tarkoittaa tiedonsiirtoyksikköä.
CIU-yksikkö on lisävaruste. Lue laitteen mukana toi-
mitettava erillinen asennus- ja käyttöohje.
8.2 Sähköliitäntä, yksivaiheiset pumput
Pumpussa on patentoitu käynnistystoiminto, joten
käynnistyskondensaattoria ei tarvita. Pumppu sisäl-
tää käyntikondensaattorin.

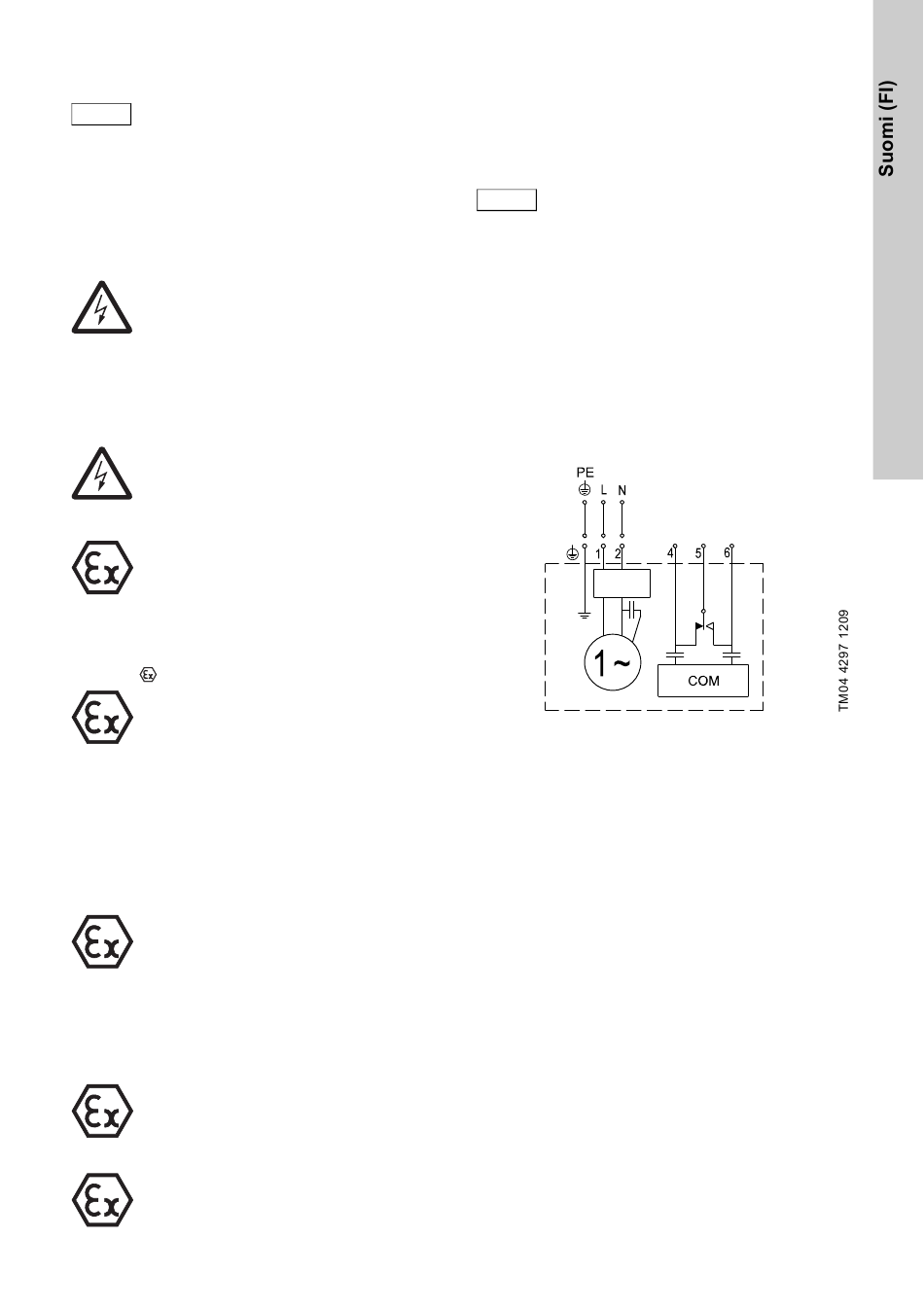

Kuva 4 Yksivaiheisten pumppujen
kytkentäkaavio
2 A 230 VAC
163
