Kontrollera axeltätningen så här:
1. Ta bort skärringen (pos. 44).
Se avsnitt 11.4 Utbyte av
2. Ta bort skruven (pos. 188a) från axeländen.
3. Lossa och ta bort spännbandet (pos. 92).
4. Lyft ut motordelen ur pumphuset (pos. 50).
Pumphjulet och skärhuvudet följer med motorn
då den lyfts ut.
5. Ta bort skärhuvudet (pos. 45).
6. Ta bort pumphjulet (pos. 49) från axeln.
7. Tappa ut oljan ur oljekammaren.
Se avsnitt 11.8 Byta oljan.
Begagnad olja ska avfallshanteras enligt
Anm.
gällande regler.
Varning
När skruven för oljekammaren lossas, var
uppmärksam på att trycket kan ha byggts
upp i kammaren. Ta inte bort skruvarna
förrän trycket är helt avlastat.
Axeltätningen är en komplett enhet i samtliga pum-
par.
8. Ta bort skruvarna (pos. 188a) som håller axeltät-
ningen (pos. 105).
9. Lyft ut axeltätningen (pos. 105) från oljekamma-
ren enligt hävstångsprincipen med användning
av de två demonteringshålen i axeltätningshålla-
ren (pos. 58) och två skruvmejslar.
10. Kontrollera axelns tillstånd där axeltätningens
sekundära tätning berör axeln. Bussningen (pos.
103) på axeln ska vara intakt. Om bussningen är
sliten och måste bytas ska pumpen kontrolleras
av Grundfos eller auktoriserad serviceverkstad.
Gör så här om axeln är intakt:
1. Kontrollera och rengör oljekammaren.
2. Smörj de ytor (O-ringar och axel) som ligger an
mot axeltätningen (pos. 105a) med olja.
3. Sätt i den nya axeltätningen (pos. 105) med hjälp
av den medföljande plastbussningen.
4. Dra åt skruvarna (pos. 188a) som håller axeltät-
ningen med 16 Nm.
5. Montera pumphjulet. Se noga till att montera
kilen (pos. 9a) korrekt.
6. Montera pumphuset (pos. 50).
7. Montera och dra åt spännbandet (pos. 92).
8. Fyll oljekammaren med olja. Se avsnitt
oljan.
Justering av pumphjulsspalt beskrivs i avsnitt
11.4 Utbyte av skärsystemet.
474
skärsystemet.
11.8 Byta

11.8 Byta oljan

Oljan i oljekammaren ska bytas enligt instruktionerna
nedan med 3000 driftstimmars intervall eller minst en
gång om året.
Om axeltätningen byts måste även oljan bytas. Se
avsnitt 11.7 Kontrollera eller byta ut
Avtappning av olja
Varning
När skruven för oljekammaren lossas, var
uppmärksam på att trycket kan ha byggts
upp i kammaren. Ta inte bort skruvarna
förrän trycket är helt avlastat.
1. Ta bort båda oljeskruvarna för att tappa ur all olja
från oljekammaren.
2. Kontrollera oljan med avseende på föroreningar.
Om axeltätningen har demonterats ger oljans
skick en god fingervisning om axeltätningens
skick.
Begagnad olja ska avfallshanteras enligt
Anm.
gällande regler.
Oljepåfyllning med liggande pump
Se figur 16.
1. Placera pumpen så att den ligger på statorhuset
och utloppsflänsen, med oljeskruvarna vända
uppåt.
2. Fyll olja i oljekammaren genom det övre hålet,
tills olja börjar rinna ut ur det nedre hålet. Oljeni-
vån är då korrekt.
Oljemängd anges i avsnitt
3. Montera båda oljeskruvarna. Använd det pack-
ningsmaterial som ingår i satsen. Se avsnitt
11.9 Servicesatser.
Oljepåfyllning med stående pump
1. Placera pumpen på en plan och horisontell yta.
2. Fyll olja i oljekammaren genom det ena hålet, tills
olja börjar rinna ut ur det andra. Oljemängd
anges i avsnitt 11.3 Inspektion.
3. Montera båda oljeskruvarna. Använd det pack-
ningsmaterial som ingår i satsen. Se avsnitt
11.9 Servicesatser.
Hål för påfyllning av olja
Oljenivå

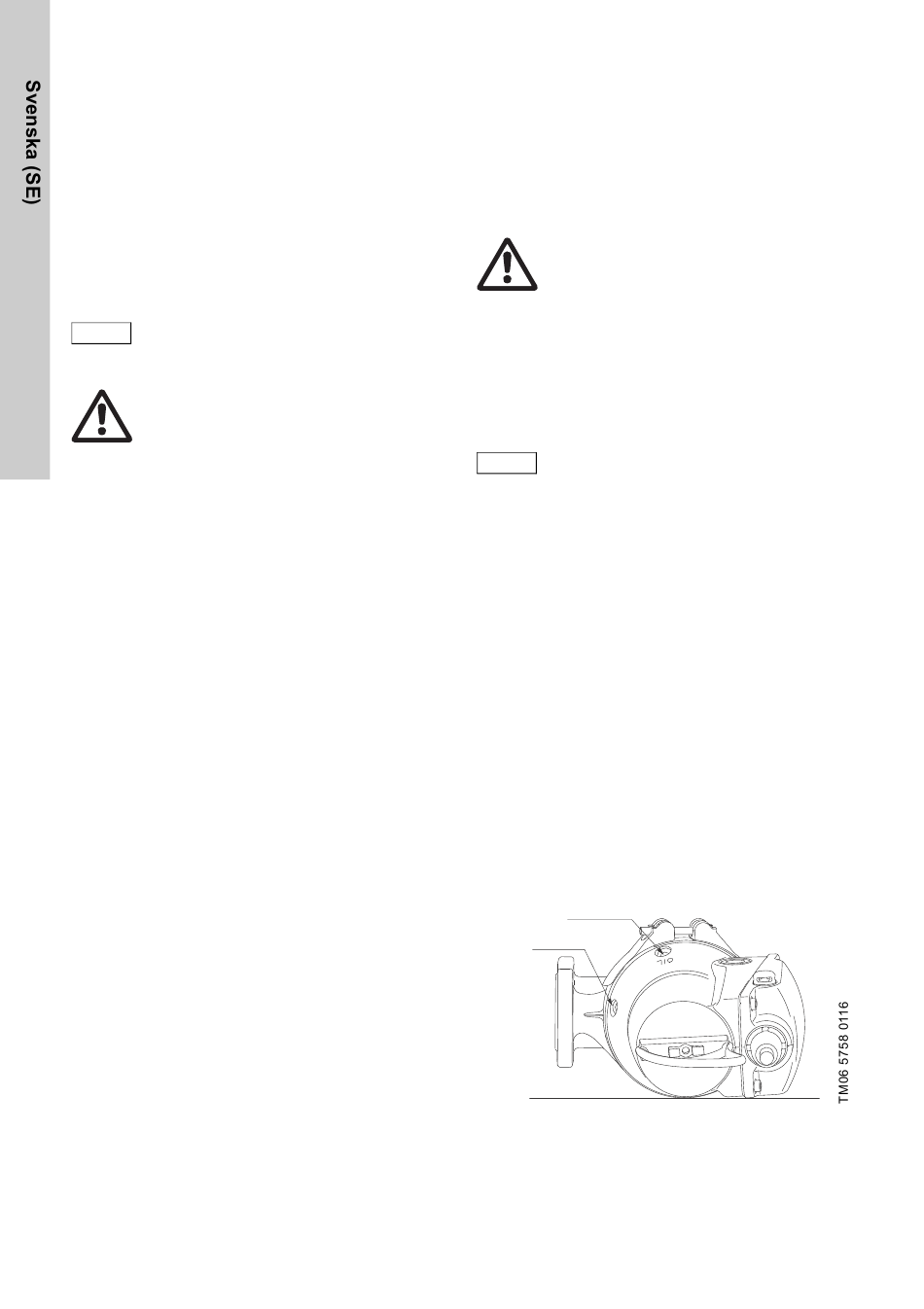

Fig. 16 Hål för påfyllning av olja
axeltätningen.
11.3 Inspektion.
