11.3 Kontrola

Varování
S výjimkou prací na součásech čerpadla,
musí být provádění všech ostatních
servisních prací svěřeno firmě Grundfos
nebo oprávněné servisní dílně
s oprávněním k servisu výrobků odolných
proti výbuchu.
Čerpadla pracující v běžném provozu se musí
kontrolovat každých 3000 provozních hodin nebo
alespoň jednou za rok. Jestliže čerpaná kapalina
obsahuje velmi mnoho pevných částic nebo mnoho
písku, kontrolujte čerpadlo v kratších intervalech.
Při kontrole se zaměřte na následující body:
• Energetická spotřeba
Viz kapitola 4.1 Typový
• Hladina a stav motorového oleje
Jestliže se jedná o nové čerpadlo nebo
o čerpadlo, u něhož byla provedena výměna
hřídelové ucpávky, zkontrolujte hladinu oleje po
jednom týdnu provozu.
Použijte olej Shell Ondina X420 nebo podobný
typ oleje. Viz kapitola
Použitý olej zlikvidujte v souladu
Pokyn
s místními předpisy.
Tabulka uvádí množství oleje v olejové komoře
čerpadel SEG AUTO
ADAPT
Typ čerpadla
SEG AUTO do 1,5 kW
ADAPT
SEG AUTO 2,6 až 4,0 kW
ADAPT
• Snímače
Čištění snímačů viz kapitola
snímačů.
• Kabelová průchodka
Zkontrolujte vodotěsnost kabelové průchodky.
Dbejte, aby kabely nebyly vedeny s ostrými
ohyby a aby nebyly v žádném místě sevřeny.
Viz kapitola 11.9 Servisní
• Části čerpadla
Zkontrolujte oběžné kolo, kryt čerpadla atd. kvůli
možnému opotřebení. Vadné součásti vyměňte.
Viz kapitola 11.9 Servisní
• Kuličková ložiska
Zkontrolujte, zda se hřídel neotáčí příliš hlučně
nebo těžce - hřídel protáčejte rukou. Vadná
kuličková ložiska vyměňte.
Používání vadných kuličkových ložisek nebo
špatně fungujícího hnacího motoru mívá obvykle
za následek nutné provedení generální opravy
čerpadla. Tato práce musí být provedena
Grundfosem nebo autorizovanou servisní dílnou.
• Řezací zařízení/součásti
Pokud dochází často k ucpání, zkontrolujte, zda
není řezací zařízení viditelně opotřebeno.
Jestliže je opotřebené, okraje řezných částí jsou
kulaté a opotřebené. Porovnejte je s novým
řezacím zařízením.
štítek.
11.8 Výměna oleje.
:
Množství oleje
v olejové
komoře [l]
0,17
0,42
11.6 Čištění
soupravy.
soupravy.
11.4 Výměna řezacího zařízení
Varování
Před uvedením čerpadla do chodu se
ujistěte, že pojistky byly odstraněny nebo
že hlavní spínač je již vypnut. Zajistěte,
aby zdroj napájecího napětí nemohl být
náhodně zapnut.
Všechny otáčivé části se musejí nejprve
zastavit.
Varování
Dejte si pozor na ostré hrany na oběžném
kole, řezací hlavě a řezacím kruhu.
Varování
Během provozu může dojít k poškození
Pozor
lakovaného povrchu. Nezapomeňte
obnovit lakovaný povrch nanesením
nového laku.
Čísla pozic viz strana 560.
Demontáž
1. Uvolněný šroub (pol. 188a) v jedné z patek
čerpadla.
2. Uvolněte řezací kruh (pol. 44) a otevřete
bajonetový držák poklepem nebo otočením
řezacího kruhu o 15 až 20 ° po směru hodinových
ručiček. Viz obr. 13.

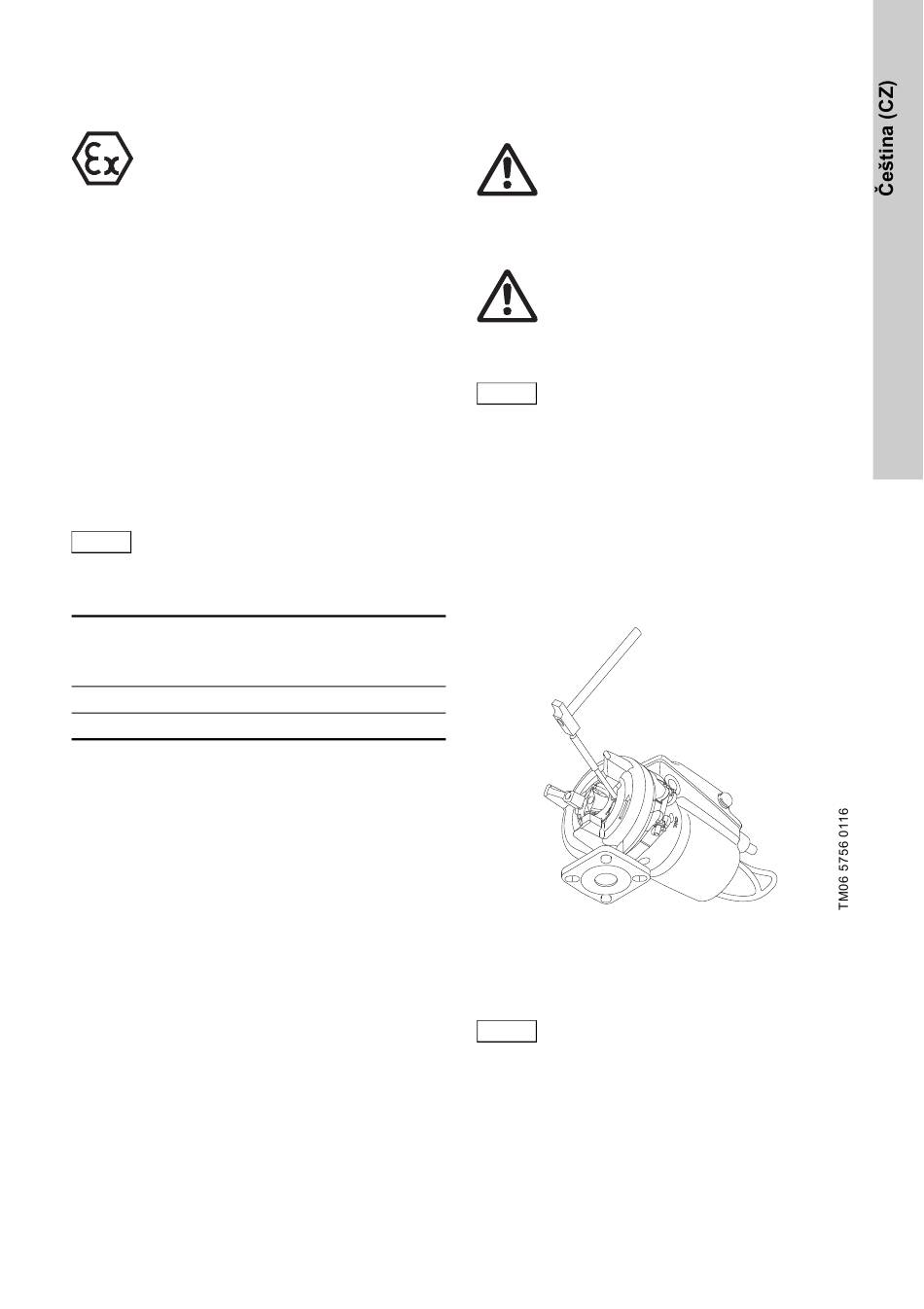

Obr. 13 Sejmutí řezacího kruhu
3. Opatrně oddělte řezací kruh (pol. 44) z tělesa
čerpadla pomocí šroubováku.
Varování
Pozor
Ujistěte se, že se řezací kruh nezachytil za
řezací hlavu.
4. Vložte vrták do otvoru v tělese čerpadla pro
zadržení oběžného kola.
5. Odšroubujte šroub (pol. 188a) z konce hřídele
a sejměte pojistnou podložku (pol. 66).
6. Sejměte řezací hlavu (pol. 45).
61
