Justering av pumphjulsspalt
Se figur 14.
1. Dra försiktigt åt muttern (pos. 68) (nyckelvidd 24)
tills pumphjulet (pos. 49) inte längre kan rotera.
2. Lossa justermuttern 1/4 varv.

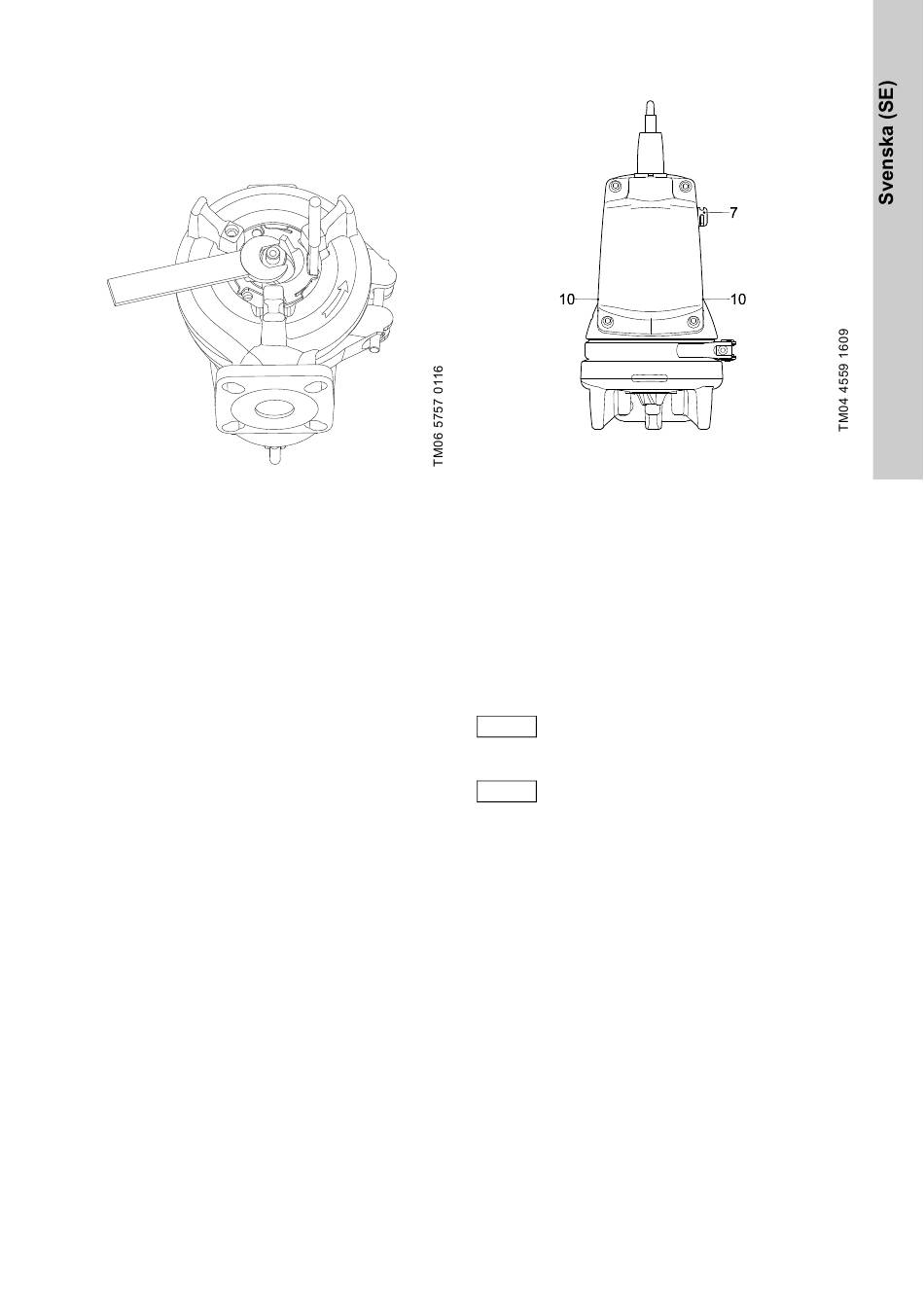

Fig. 14 Justering av pumphjulsspalt
Montering
1. När skärhuvudet (pos. 45) monteras ska tap-
parna på skärhuvudets baksida gå i ingrepp i
hålen i pumphjulet (pos. 49).
2. Dra åt skruven (pos. 188a) för skärhuvudet med
20 Nm. Glöm inte låsbrickan.
3. Montera skärringen (pos. 44).
4. Vrid skärringen (pos. 44) 15 till 20 ° moturs tills
den är åtdragen.
5. Kontrollera att skärringen inte går emot skärhu-
vudet.
6. Dra åt skruven (pos. 188a) med 16 Nm.
7. Kontrollera att skärhuvudet roterar fritt och tyst.
11.5 Rengöring av pumphuset
Positionsnummer anges på sidan 560.
Demontering
1. Lossa och ta bort spännbandet (pos. 92) som
håller samman pumphuset och motorn.
2. Lyft ut motordelen ur pumphuset (pos. 50).
Pumphjulet och skärhuvudet följer med motorn
då den lyfts ut.
3. Rengör pumphuset och pumphjulet.
Montering
1. Sätt tillbaka motordelen med pumphjul och skär-
huvud i pumphuset.
2. Montera och dra åt spännbandet (pos. 92).
Se även avsnitt 11.7 Kontrollera eller byta ut axeltät-
ningen.
11.6 Rengöra sensorer
Fig. 15 Nivå- och torrkörningssensorernas pla-
cering
Följ anvisningarna nedan:
Se figur 15.
1. Nivåsensor (pos. 7):
Spola sensorn med rent vatten.
Torrkörningssensorer (pos. 10):
Spola torrkörningssensorerna med vatten och
rengör med mjuk borste.
2. Koppla till strömförsörjningen till pumpen.
3. Kontrollera att pumpen startar och pumpar ned till
torrkörningsnivå.
Använd inga andra rengöringshjälpmedel
Varning
än de som beskrivs ovan för att undvika
skador på sensorerna.
Pumpen startar inte om inte torrkörnings-
Anm.
sensorerna är täckta av vätska.
11.7 Kontrollera eller byta ut axeltätningen
Axeltätningen är i samtliga SEG AUTO
en komplett enhet.
Kontrollera oljan för att säkerställa att axeltätningen
är intakt.
Om vattenhalten i oljan är högre än 20 % är axeltät-
ningen defekt och måste bytas. Om axeltätningen
inte byts uppstår motorskador inom kort.
Om oljan är ren och i gott skick kan axeltätningen
användas igen. Se även avsnitt
service.
Positionsnummer anges på sidan 560.
-pumpar
ADAPT
11. Underhåll och
473
