8.3 Elektrické pripojenie, trojfázové
čerpadlá
Motor čerpadla je skonštruovaný tak, že sled fáz
v pripojovacej skrini je v smere hodinových ručičiek.
To môže byť určené pomocou detektora sledu fáz.
Čerpadlo se nezapne, pokiaľ fázová sekvencia
nebude správna.
Ak sú snímače prevádzky nasucho zaplavené
kvapalinou a čerpadlo sa nezapína, príčinou môže
byť nesprávny sled fáz. Zameňte L1 a L2.

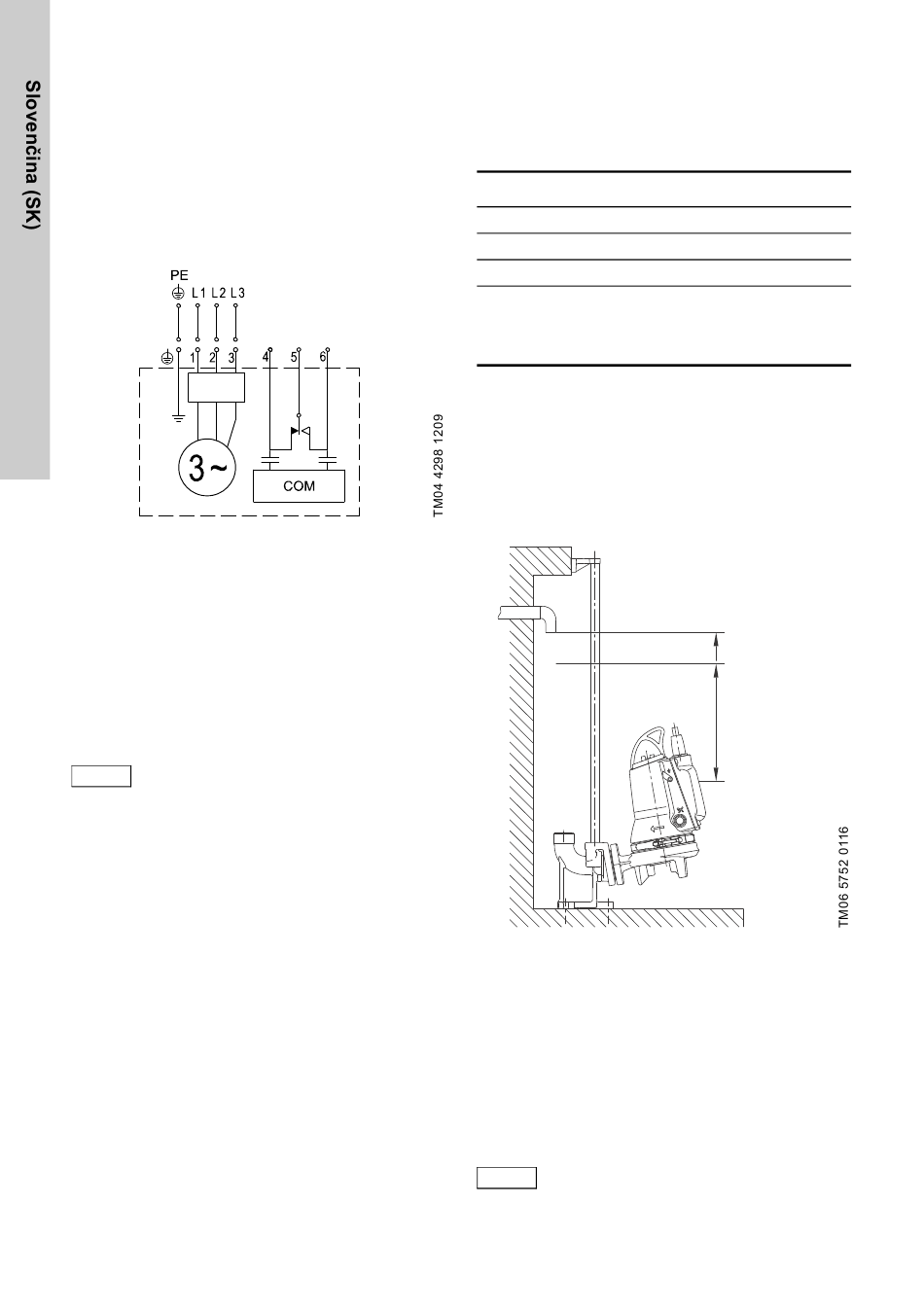

Obr. 5
Schéma zapojenia trojfázových
čerpadiel
8.4 Alarmové relé/komunikačné pripojenie
Čerpadlo má výstup pre alarmové relé. K dispozícii
sú kontakty NC a NO a podľa potreby môžu byť
použité, napr. pre akustické alebo vizuálne alarmy.
Maximálne zaťaženie relé je 230 VAC 2 A.
Alternatívne môžu byť vodiče 4 a 6 použité na
externú komunikáciu cez jednotku CIU
(komunikačné rozhranie).
Ak je pripojená jednotka CIU, nesmie byť
Dôležité
pripojené relé. Jednotka CIU obsahuje
relé, ktoré preberá funkciu alarmu.
Pozri príklad schémy zapojenia v dokumentácii
dodanej spolu s jednotkou CIU.
510
9. Konfigurácia produktu
9.1 Predvolené nastavenia
Čerpadlo sa dodáva z výrobného závodu
s nasledovnými predvolenými nastaveniami.
Parameter
Zapínacie oneskorenie (náhodné)
Zapínacia hladina
Alarm vysokej hladiny
Ochrana proti zadreniu:
Interval
Trvanie
Ak sa má zmeniť jeden alebo viac z hore uvedených
parametrov, použite voliteľnú jednotku CIU spolu
s Grundfos GO.
Na nastavenie môže byť dočasne pripojená jednotka
CIU. Ak nie sú k dispozícii žiadne jednotky CIU,
zmeňte parametre pomocou Grundfos PC Tool.
Ďalšie informácie nájdete v montážnom
a prevádzkovom návode pre jednotku CIU.
Obr. 6
Zapínacie a vypínacie hladiny
9.2 Striedanie čerpadiel
Ak je v tej istej nádrži nainštalovaných niekoľko
čerpadiel (až do 4), riadiaca logika zabudovaná
v čerpadlách zabezpečí, že zaťaženie bude
v priebehu času rozložené rovnomerne medzi
čerpadlá.
Striedanie sa uskutočňuje podľa patentovanej
metódy založenej na meraní hladiny kvapaliny
v nádrži.
Barometrický tlak môže ovplyvniť
Dôležité
sekvenciu striedania.
0,9 - 4,0 kW
Vypnuté
25 cm
+ 10 cm
3 dni
2 sekundy
Alarm
Zapnutie
Vypnutie
