Çark boşluğunun ayarlanması
Bkz. şek. 14.
1. Çark (konum 49) dönemeyecek konuma gelene
kadar somunu (konum 68) (anahtar boyutu 24)
hafifçe sıkın.
2. Ayar somununu 1/4 tur gevşetin.

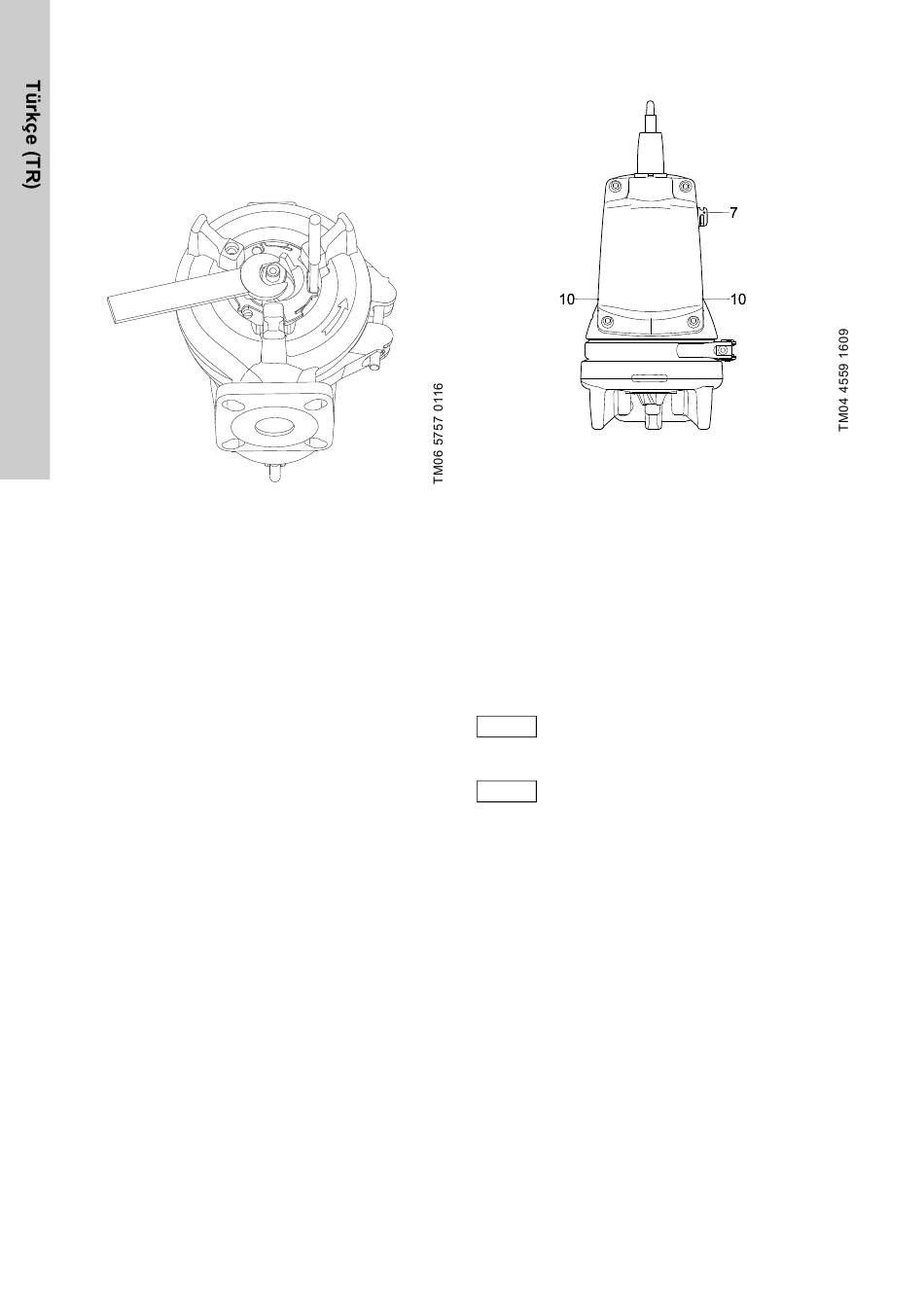

Şekil 14 Çark boşluğunun ayarlanması
Montaj
1. Parçalayıcı kafasını (konum 45) yerleştirirken,
parçalayıcının kafasının arkasındaki çıkıntılar
çarktaki deliklere (konum 49) oturmalıdır.
2. Parçalayıcı kafasının vidasını (konum 188a) 20
Nm tork ile sıkın. Rondelayı unutmayın.
3. Parçalayıcı halkasını (konum 44) takın.
4. Parçalayıcı halkasını (konum 44) iyice sıkılana
kadar saat yönünün tersinde 15-20 ° döndürün.
5. Parçalayıcı halkasının, parçalayıcı kafası ile
temas etmediğinden emin olun.
6. Vidayı (konum 188a) 16 Nm değerine sıkın.
7. Parçalayıcı kafasının sorunsuz ve sessiz
dönebildiğinden emin olun.
11.5 Pompa gövdesinin temizlenmesi
Konum numaraları için sayfa 560'ya bakınız.
Sökme
1. Pompa gövdesi ve motoru birlikte tutan kelepçeyi
(konum 92) gevşetin ve çıkarın.
2. Motor parçasını pompa gövdesinden (konum 50)
kaldırın. Çark ve parçalayıcı kafası, motor
parçası ile beraber kaldırılır.
3. Pompa gövdesi ve çarkı temizleyin.
Montaj
1. Motor parçasını, çark ve parçalayıcı kafası ile
birlikte pompa gövdesine yerleştirin.
2. Kelepçeyi (konum 92) takın ve sıkın.
Ayrıca bkz. bölüm 11.7 Salmastranın kontrol
edilmesi veya değiştirilmesi.
536
11.6 Sensörlerin temizlenmesi
Şekil 15 Kuru çalışma ve seviye sensörlerinin
konumu
Aşağıdakileri uygulayın:
Bkz. şek. 15.
1. Seviye sensörü (konum 7):
Sensörü temiz su ile yıkayın.
Kuru çalışma sensörleri (konum 10):
Kuru çalışma sensörlerini temiz su ile yıkayın ve
yumuşak bir fırça ile temizleyin.
2. Pompanın güç kaynağını açın.
3. Pompanın kuru çalıştırma seviyesine kadar
çalıştığını kontrol edin.
Sensörlerin hasar görmesini önlemek için
İkaz
yukarıda belirtilenlerden başka temizlik
elemanı kullanmayın.
Kuru çalışma sensöleri sıvı ile kaplı
Not
değilse, pompa çalışmaz.
11.7 Salmastranın kontrol edilmesi veya
değiştirilmesi
Salmastra, tüm SEG AUTO
bulunan eksiksiz bir birimdir.
Salmastranın zarar görmemiş olduğundan emin
olmak için yağ kontrol edilmelidir.
Yağ, %20'den daha fazla su içeriyorsa bu,
salmastranın arızalı olabileceğine ve değiştirilmesi
gerektiğine dair bir belirtidir. Bu durumda salmastra
hala kullanılırsa, motor zarar görür.
Yağ temizse, tekrar kullanılabilir. Ayrıca bkz. bölüm
11. Bakım ve servis.
Konum numaraları için sayfa 560'ya bakınız.
pompalarında
ADAPT
