Demontaż
1. Poluzować śrubę (poz. 188a) na jednej z nóżek
pompy.
2. Poluzować pierścień tnący (poz. 44) i otworzyć
uchwyt bagnetowy, wybijając pierścień tnący lub
obracając go zgodnie z kierunkiem ruchu
wskazówek zegara o 15 do 20 °. Zob. rys. 13.
Rys. 13 Zdemontować pierścień tnący.
3. Ostrożnie, za pomocą śrubokręta podważyć
pierścień tnący (poz. 44).
Ostrzeżenie
UWAGA
Upewnić się, że pierścień tnący nie blokuje
się o głowicę tnącą.
4. W celu podtrzymania wirnika wsunąć punktak do
otworu w obudowie pompy.
5. Odkręcić śrubę (poz. 188a) z końcówki wału
i usunąć pierścień zabezpieczający (poz. 66).
6. Wyciągnąć głowicę tnącą (poz. 45).
364
Ustawienie szczeliny czołowej
Zob. rys. 14.
1. Delikatnie dokręcić nakrętkę regulującą (poz. 68)
(klucz 24) aż wirnik (poz. 49) przestanie się
obracać.
2. Poluzować nakrętkę regulującą o 1/4 obrotu.

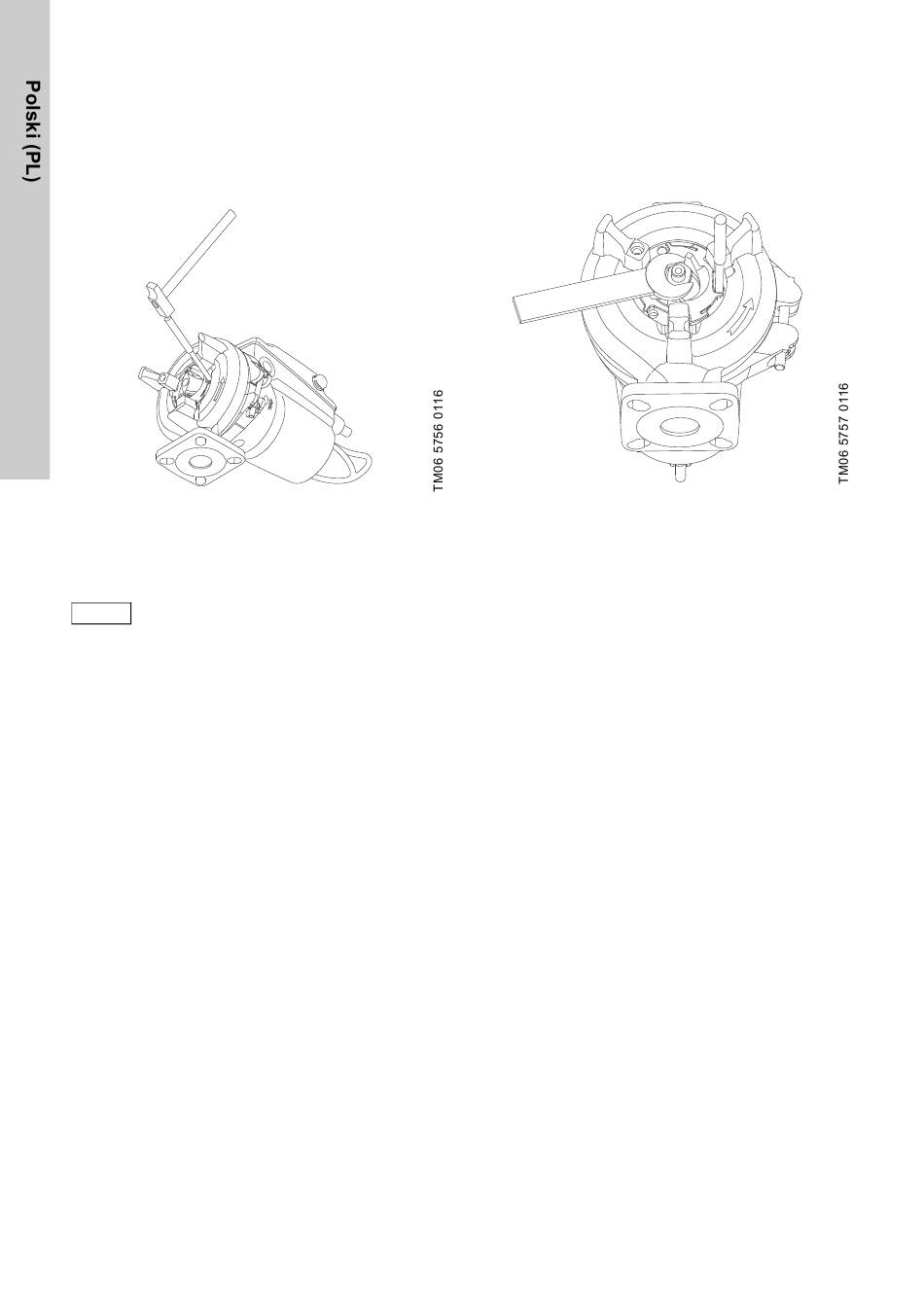

Rys. 14 Ustawienie szczeliny czołowej
Montaż
1. Podczas mocowania głowicy tnącej (poz. 45),
występy z tyłu głowicy muszą się pokrywać
z otworami na wirniku (poz. 49).
2. Dokręcić śrubę (poz. 188a) głowicy tnącej
z momentem 20 Nm. Należy pamiętać
o podkładce zabezpieczającej.
3. Zamocować pierścień tnący (poz. 44).
4. Obrócić pierścień tnący (poz. 44) o 15 do 20 °
w kierunku przeciwnym do ruchu wskazówek
zegara, aż do jego zamocowania.
5. Upewnić się, że pierścień tnący nie dotyka
głowicy tnącej.
6. Dokręcić śrubę (poz. 188a) do 16 Nm.
7. Sprawdzić czy głowica tnąca obraca się
swobodnie i bez zakłóceń.

11.5 Czyszczenie korpusu pompy

Numery pozycji znajdują się na stronie 560.
Demontaż
1. Poluzować i zdjąć pierścień zaciskowy (poz. 92)
łączący korpus pompy i silnik.
2. Wyciągnąć silnik z korpusu pompy (poz. 50).
Wirnik i głowicę tnącą wyciągnąć razem
z silnikiem.
3. Oczyścić korpus pompy i wirnik.
Montaż
1. Umieścić silnik wraz z wirnikiem i głowicą tnącą
w korpusie pompy.
2. Zamocować i docisnąć pierścień zaciskowy (poz.
92).
Zob. również część 11.7 Kontrola lub wymiana
uszczelnienia wału.
