8. Elanslutning

Pumpen får inte användas med en frek-
Varning
vensomformare.
Elanslutning ska utföras i enlighet med gällande reg-
ler.
Varning
Pumpen ska anslutas till ett elskåp i enlig-
het med gällande regler. I elskåpet finns
normalt säkringar, huvudbrytare och jord-
felsbrytare med kontaktgap enligt EN
60204-1, 5.3.2.
Det måste vara möjligt att låsa huvud-
strömbrytaren i frånkopplat läge (0). Typ
och krav såsom specificeras i EN 60204-1,
5.3.2.
Pumpen har motorskyddsbrytare och all
erforderlig styrlogik.
Varning
Det måste finnas minst tre meter fri kabel
ovanför maximal vätskenivå.
Varning
Om pumpen har Ex-märkning på typskyl-
ten, kontrollera att pumpen är ansluten i
enlighet med instruktionerna i detta häfte.
Varning
Pumpens explosionsskyddsklassning är
CE
II 2 G, Ex bcd IIB T4 Gb. Se avsnitt
4.2
Typnyckel. Installationsplatsens klassi-
ficering måste i varje enskilt fall godkän-
nas av de lokala myndigheterna.
Om CIU-enhet används får den inte instal-
leras i område med explosionsrisk. Se
avsnitt
8.1 CIU-enhet för kommunikations-
gränssnitt.
Varning
På explosionsskyddade pumpar måste en
extern jordledare anslutas till den externa
jordplinten på pumpen med en ledare med
en säker kabelklämma. Rengör ytan på
den externa jordanslutningen och montera
kabelklämman.
Jordledarens tvärsnittsarea måste vara
2
minst 4 mm
, t.ex. typ H07 V2-K (PVT 90
°) gul eller grön.
Jordanslutningen måste skyddas mot kor-
rosion.
Varning
För att undvika kortslutningar ska kablar-
nas skick kontrolleras visuellt före installa-
tion och första igångkörning av pumpen.
Varning
Pumpen får inte köras torr.
Försörjningsspänning och frekvens är angivna på
pumpens typskylt. Spänningstolerans framgår av
avsnitt
13. Tekniska
data. Kontrollera att motorn är
lämplig för strömförsörjningen på installationsplat-
sen.
Alla pumpar levereras med 10 meter kabel och fri
kabelände.
Eventuellt kabelbyte måste utföras av
Varning
Grundfos eller godkänd serviceverkstad.
8.1 CIU-enhet för
kommunikationsgränssnitt
Grundfos CIU (CIU = Communication Interface Unit)
används som kommunikationsgränssnitt mellan en
SEG AUTO
-pump och ett huvudnätverk. CIU
ADAPT
står för "Communication Interface Unit" (kommunika-
tionsgränssnittsenhet).
CIU-enheten är tillval. Se monterings- och driftsin-
struktionen som medföljer enheten.

8.2 Elanslutning, 1-faspumpar

Pumpen har en patenterad startfunktion som gör att
ingen startkondensator behövs. Driftkondensatorn är
inbyggd i pumpen.

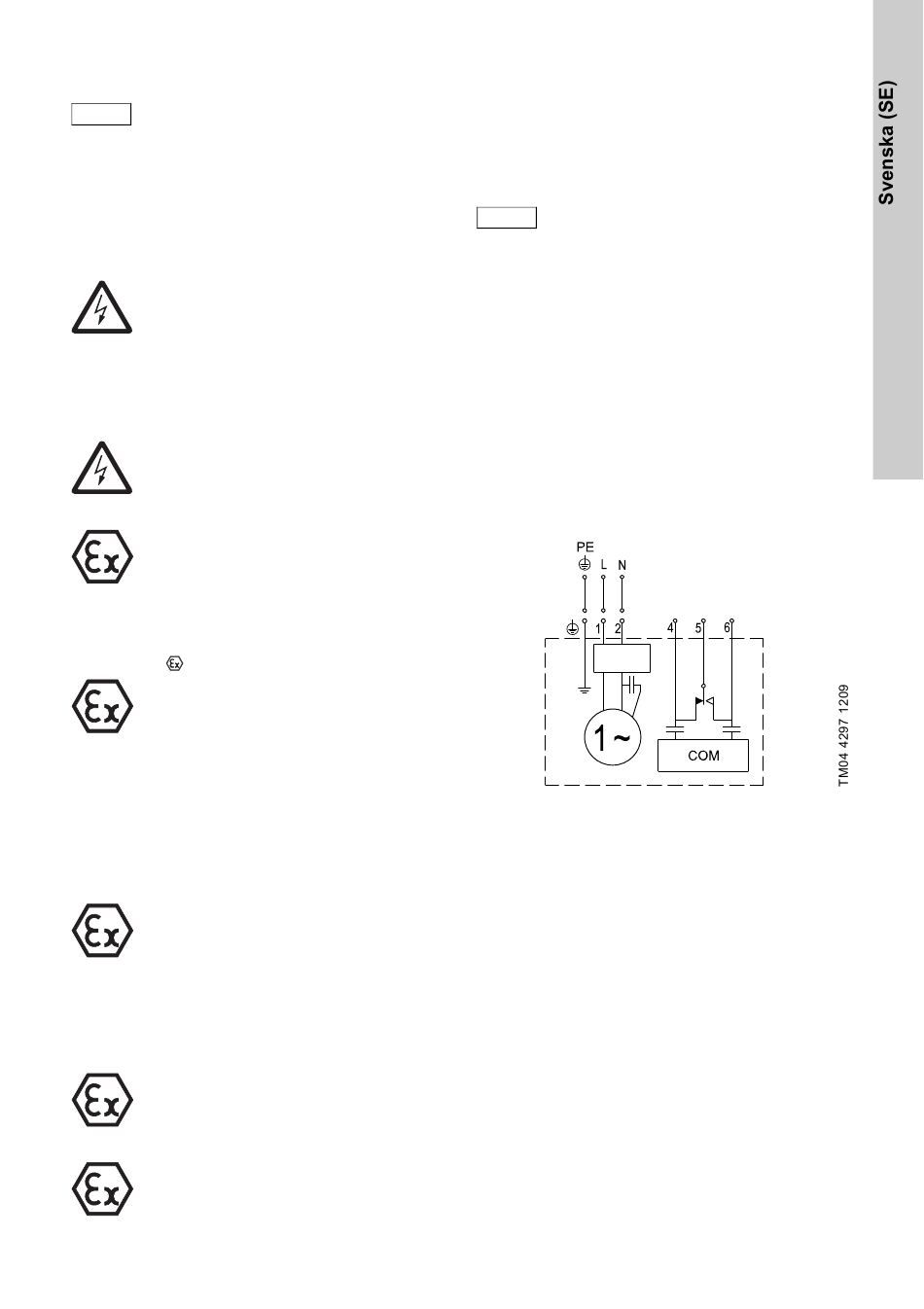

Fig. 4
Kopplingsschema, 1-faspump
2 A 230 V AC
467
