8. Elektros jungtys

Siurblio negalima naudoti su dažnio
Dėmesio
keitikliu.
Atlikite elektros jungčių prijungimą laikydamiesi
vietinių reikalavimų.
Įspėjimas
Siurblys turi būti prijungtas prie elektros
skydo laikantis vietinių reikalavimų.
Elektros skyde paprastai yra saugikliai,
maitinimo jungiklis ir nuotėkio į žemę
jungtuvas, kuriame tarpai tarp kontaktų turi
tenkinti standarto EN 60204-1, 5.3.2
reikalavimus.
Turi būti galima užrakinti maitinimo jungiklį
padėtyje 0. Jungiklio tipas ir jam keliami
reikalavimai nurodyti standarte EN 60204-
1, 5.3.2.
Siurblyje yra variklio apsaugos jungtuvas ir
valdymo logikos grandinės.
Įspėjimas
Turi būti mažiausiai trys metrai laisvo
kabelio virš maksimalaus skysčio lygio.
Įspėjimas
Jei siurblio vardinėje plokštelėje yra Ex
ženklas, siurblys turi būti prijungtas
laikantis šioje instrukcijoje pateiktų
nurodymų.
Įspėjimas
Siurblio saugumo sprogioje aplinkoje klasė
yra CE II 2 G, Ex bcd IIB T4 Gb. Žr.
skyrių 4.2 Tipo žymėjimo
Kiekvienu konkrečiu atveju objekto
klasifikaciją turi patvirtinti vietinės
tarnybos.
CIU modulį, jei jis naudojamas,
draudžiama įrengti potencialiai sprogioje
aplinkoje. Žr. skyrių
modulis.
Įspėjimas
Įrengiant sprogiai aplinkai skirtus siurblius,
išorinis įžeminimo laidas turi būti saugiu
spaustuku prijungtas prie ant siurblio
esančio išorinio įžeminimo gnybto.
Nuvalykite išorinio įžeminimo jungties
paviršių ir prijunkite kabelio spaustuką.
Įžeminimo laido skerspjūvio plotas turi būti
ne mažesnis kaip 4 mm
V2-K (PVT 90 °) geltonas/žalias.
Pasirūpinkite, kad įžeminimo jungtis būtų
apsaugota nuo korozijos.
Įspėjimas
Prieš įrengimą ir pirmąjį siurblio paleidimą
reikia apžiūrėti kabelį, ar nėra matomų
pažeidimų, kad būtų išvengta trumpųjų
jungimų.
294
paaiškinimai.
8.1 CIU ryšio sąsajos
2
, pvz., laidas H07
Įspėjimas
Siurblys neturi dirbti sausąja eiga.
Maitinimo įtampa ir dažnis nurodyti siurblio vardinėje
plokštelėje. Leistini įtampos svyravimai yra nurodyti
skyriuje 13. Techniniai duomenys. Patikrinkite, ar
variklis tinka elektros tinklui, į kurį jis bus jungiamas.
Visi siurbliai tiekiami su 10 metrų kabeliu laisvu galu.
Jei prireiktų keisti kabelį, šį darbą turi atlikti
Dėmesio "Grundfos" arba įgaliotos remonto
dirbtuvės.
8.1 CIU ryšio sąsajos modulis
"Grundfos" CIU modulis naudojamas kaip ryšio
sąsaja tarp SEG AUTO
ADAPT
duomenų perdavimo tinklo. CIU reiškia
"Communication Interface Unit" (ryšio sąsajos
modulis).
CIU modulis yra papildoma pasirenkama įranga. Žr.
atskirą prie modulio pridedamą įrengimo ir
naudojimo instrukciją.
8.2 Vienfazių siurblių elektros maitinimo
prijungimas
Siurblys turi patentuotą paleidimo funkciją, dėl kurios
paleidimo kondensatorius yra nereikalingas. Darbinis
kondensatorius yra integruotas siurblyje.

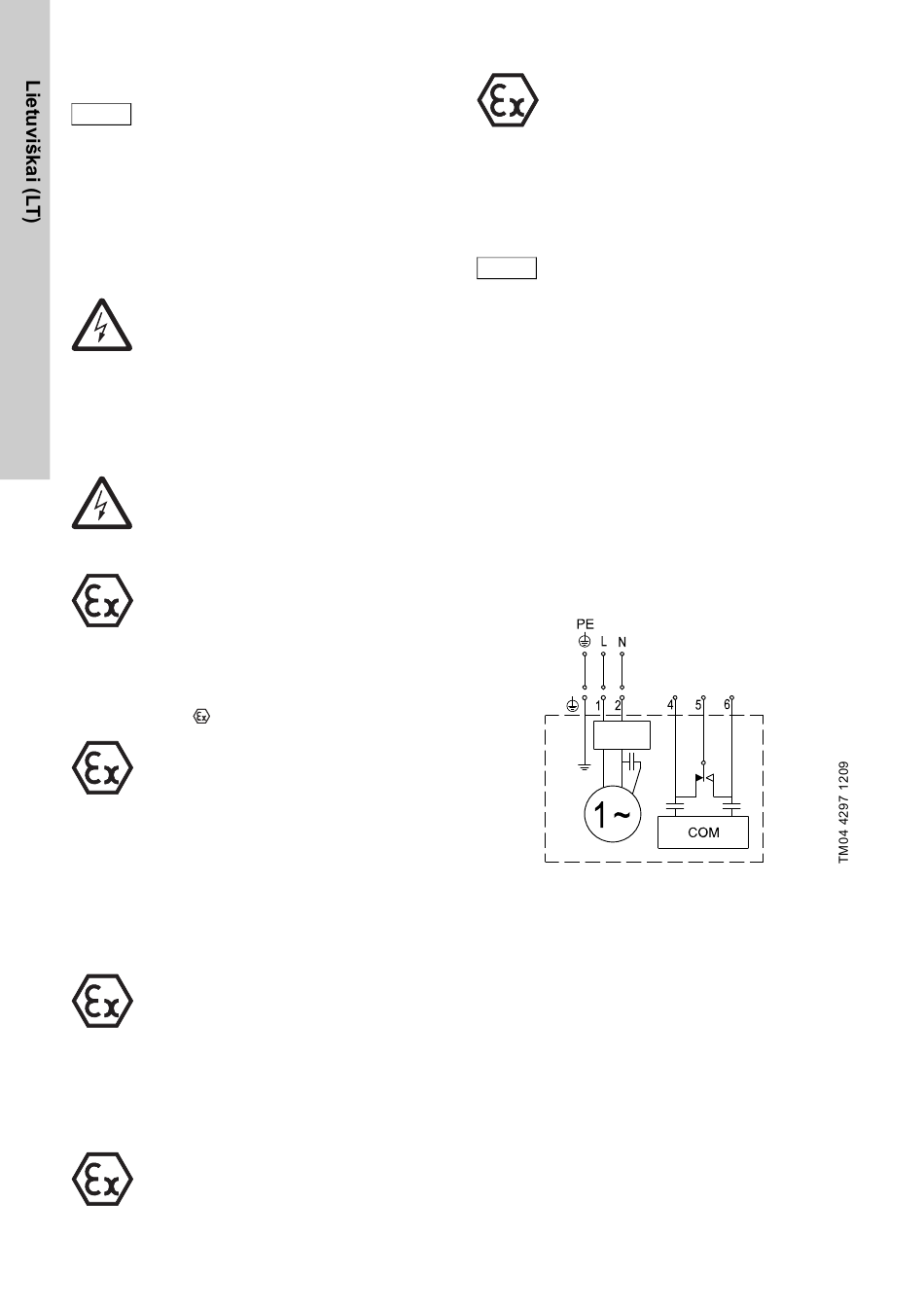

4. pav. Vienfazių siurblių prijungimo schema
siurblio ir pagrindinio
2 A 230 V~
