Εάν ο άξονας είναι γερός, ακολουθήστε τα εξής
βήματα:
1. Ελέγξτε και καθαρίστε το θάλαμο λαδιού.
2. Λιπάνετε με λάδι τις επιφάνειες που έρχονται σε
επαφή με το στυπιοθλίπτη άξονα (θέση 105a)
(δακτύλιοι-Ο και άξονας).
3. Εισάγετε τον καινούριο στυπιοθλίπτη άξονα
(θέση 105) χρησιμοποιώντας το πλαστικό κυάθιο
που περιλαμβάνεται στο σετ.
4. Σφίξτε τις βίδες που στερεώνουν το στυπιοθλίπτη
(θέση 188a) με 16 Nm.
5. Τοποθετήστε την πτερωτή. Βεβαιωθείτε ότι το
κλειδί (θέση 9a) είναι σωστά τοποθετημένο.
6. Τοποθετήστε το περίβλημα της αντλίας (θέση 50).
7. Τοποθετήστε και σφίξτε τη στεφάνη (θέση 92).
8. Γεμίστε το θάλαμο λαδιού με λάδι. Βλέπε
κεφάλαιο 11.8 Αλλαγή του
Για ρύθμιση του διάκενου της πτερωτής, βλέπε
κεφάλαιο 11.4 Αντικατάσταση του συστήματος
άλεσης.
11.8 Αλλαγή του λαδιού
Κάθε 3000 ώρες λειτουργίας ή τουλάχιστον μία φορά
το χρόνο, αλλάξτε τα λάδια στο θάλαμο του λαδιού,
όπως περιγράφεται παρακάτω.
Εάν ο στυπιοθλίπτης άξονα έχει αλλαχτεί, πρέπει να
αλλάξει και το λάδι. Βλέπε κεφάλαιο
αντικατάσταση του στυπιοθλίπτη
Αποστράγγιση του λαδιού
Προειδοποίηση
Όταν χαλαρώνετε τις βίδες του θαλάμου
λαδιού, λάβετε υπόψη σας ότι μπορεί να
έχει δημιουργηθεί πίεση στο θάλαμο. Μην
αφαιρέσετε τις βίδες πριν την πλήρη
εκτόνωση της πίεσης.
1. Αφαιρέστε και τις δύο βίδες λαδιού για να
επιτρέψετε στο λάδι να αποστραγγιστεί από το
θάλαμο λαδιού.
2. Ελέγξτε το λάδι για νερό και ακαθαρσίες. Εάν έχει
αφαιρεθεί ο στυπιοθλίπτης άξονα, το λάδι μπορεί
να μας δώσει μία καλή ένδειξη για την κατάσταση
του στυπιοθλίπτη άξονα.
Η διάθεση του χρησιμοποιημένου λαδιού
Σημείωση
πρέπει να γίνεται σύμφωνα με τους
τοπικούς κανονισμούς.
λαδιού.
11.7 Έλεγχος ή
άξονα.
Πλήρωση με λάδι, η αντλία ξαπλωμένη
Βλέπε σχήμα 16.
1. Τοποθετήστε την αντλία σε τέτοια θέση ώστε να
είναι ξαπλωμένη στο περίβλημα του στάτη και
στη φλάντζα κατάθλιψης και οι βίδες λαδιού να
βλέπουν προς τα πάνω.
2. Γεμίστε με λάδι το θάλαμο λαδιού από την οπή
που βρίσκεται στο ψηλότερο σημείο μέχρι να
αρχίσει να τρέχει έξω από τη χαμηλότερη οπή.
Τώρα η στάθμη λαδιού είναι σωστή.
Σχετικά με την ποσότητα του λαδιού, βλέπε
κεφάλαιο 11.3 Επιθεώρηση.
3. Τοποθετήστε και τις δύο βίδες λαδιού
χρησιμοποιώντας το υλικό στεγανοποίησης που
περιλαμβάνεται στο σετ σέρβις. Βλέπε κεφάλαιο
11.9 Σετ ανταλλακτικών.
Πλήρωση με λάδι, η αντλία όρθια
1. Τοποθετήστε την αντλία σε μία επίπεδη, οριζόντια
επιφάνεια.
2. Γεμίστε με λάδι το θάλαμο λαδιού από τη μία από
τις οπές μέχρι να αρχίσει να τρέχει έξω από την
άλλη οπή. Σχετικά με την ποσότητα του λαδιού,
βλέπε κεφάλαιο 11.3
3. Τοποθετήστε και τις δύο βίδες λαδιού
χρησιμοποιώντας το υλικό στεγανοποίησης που
περιλαμβάνεται στο σετ ανταλλακτικών. Βλέπε
κεφάλαιο 11.9 Σετ ανταλλακτικών.
Οπές πλήρωσης λαδιού
Στάθμη λαδιού

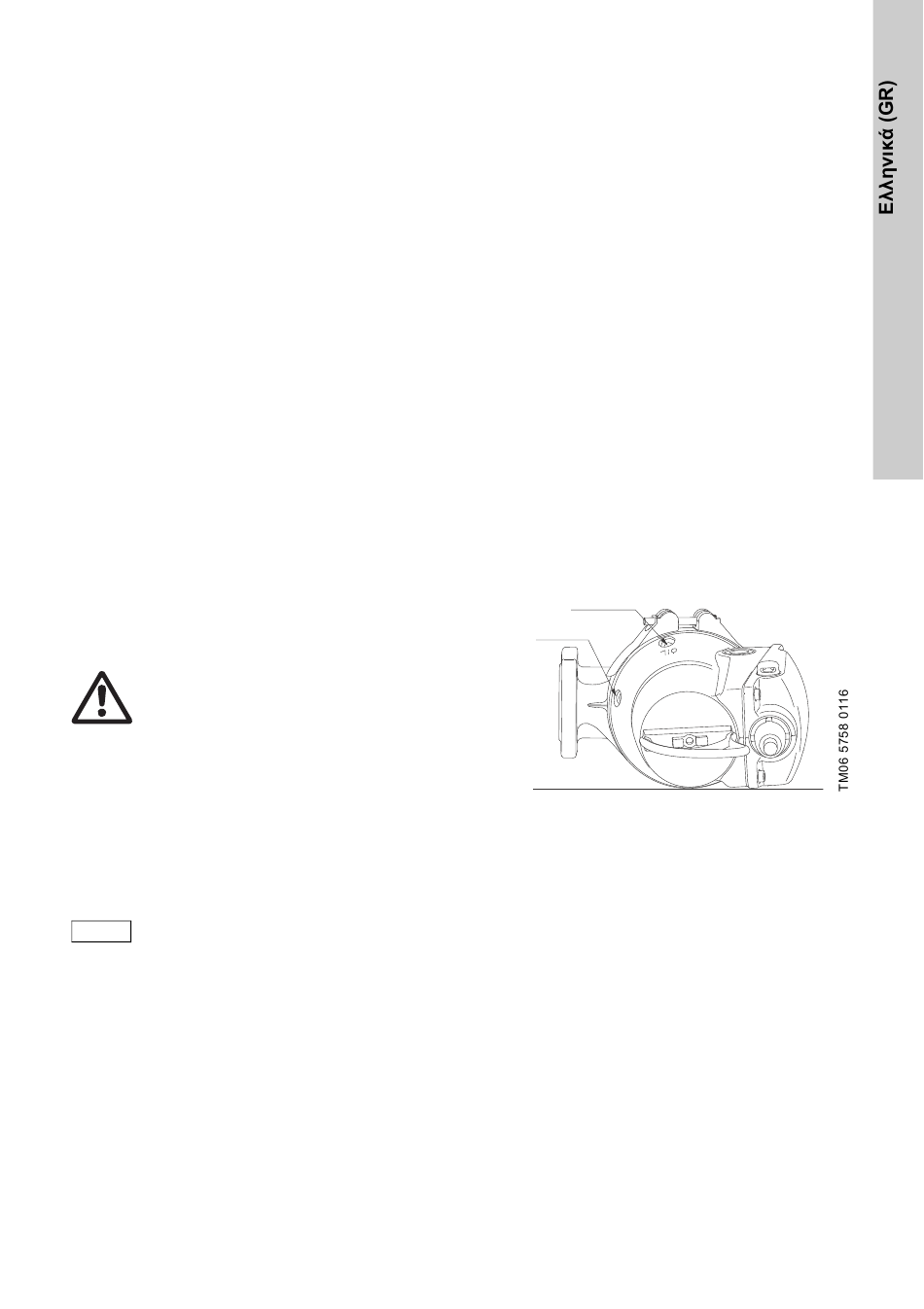

Σχ. 16 Οπές πλήρωσης λαδιού
Επιθεώρηση.
