8.3 Connexion électrique, pompes
triphasées
Le moteur de la pompe est conçu de façon à ce que
la séquence dans la boîte à bornes soit horaire. Cela
peut être déterminé avec un détecteur de séquence.
La pompe ne démarre pas tant que la séquence est
incorrecte.
Si les capteurs de marche à sec sont immergés mais
que la pompe ne démarre pas, il peut s'agir d'une
mauvaise séquence. Inverser L1 et L2.

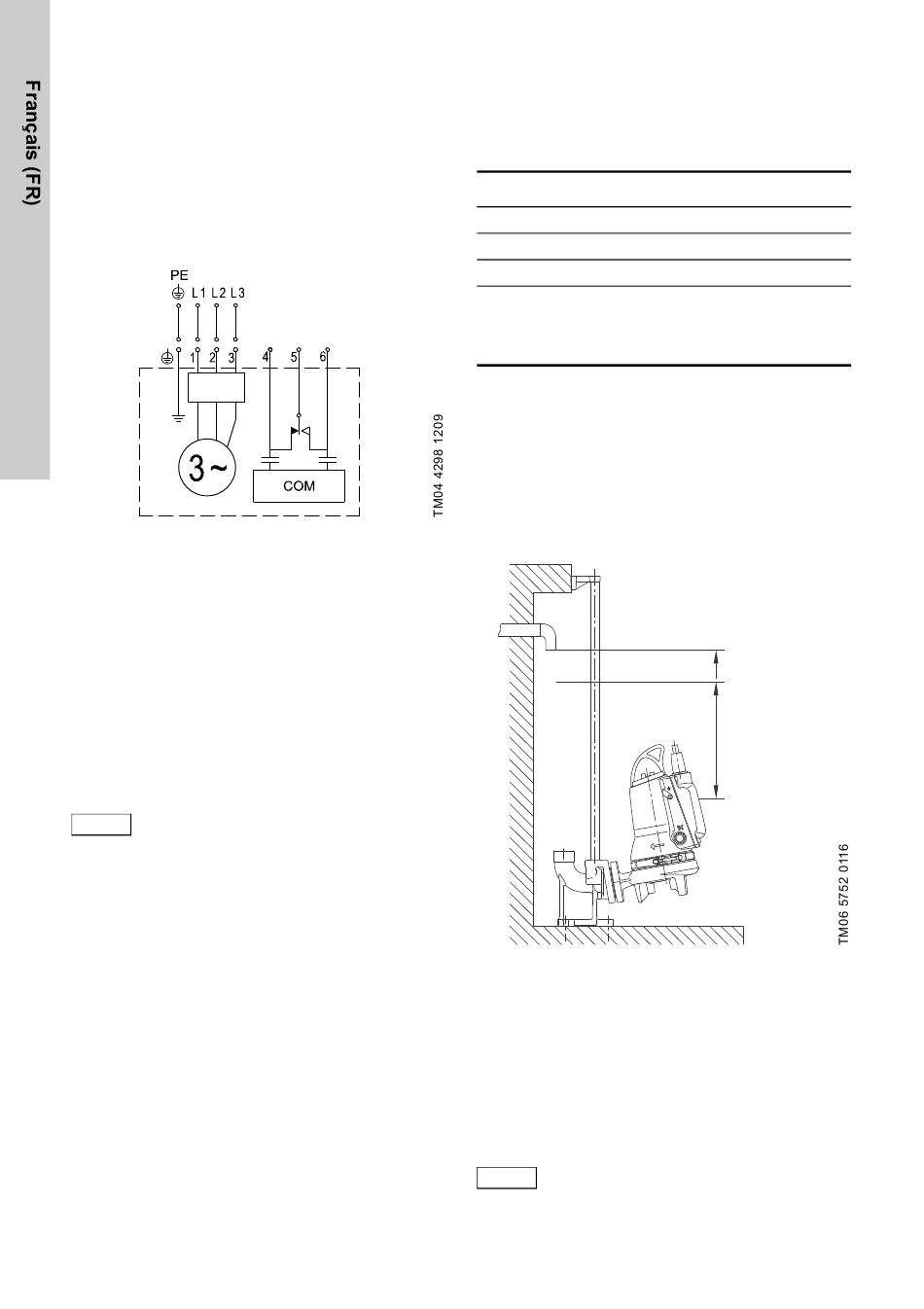

Fig. 5 Schéma de câblage des pompes
triphasées
8.4 Relais d'alarme/connexion de
communication
La pompe est équipée d'un relais d'alarme. NC et
NO sont disponibles et peuvent être utilisés au
besoin, par exemple pour des alarmes sonores ou
visuelles. La charge maxi. des relais est 230 VAC 2
A.
Les fils 4 et 6 peuvent être utilisés alternativement
pour une communication externe via une unité CIU
(interface de communication).
Si une unité CIU est connectée, le relais
ne doit pas être utilisé. L'unité CIU est
Nota
équipée d'un relais qui influe sur la fonc-
tion d'alarme.
Consulter l'exemple de schéma de câblage dans la
documentation fournie avec l'unité CIU.
186

9. Configuration du produit

9.1 Réglages par défaut
La pompe est fournie avec les réglages par défaut
suivants.
Paramètre
Délai de démarrage (au hasard)
Niveau de démarrage
Alarme niveau haut
Anti-grippage :
Intervalle
Durée
S'il faut modifier un ou plusieurs paramètres men-
tionnés ci-dessus, utiliser l'unité CIU en combinaison
avec la commande Grundfos GO.
L'unité CIU peut être connectée temporairement
pour la configuration. Si aucune unité CIU n'est
disponible, modifiez les paramètres en utilisant
Grundfos PC Tool. Pour plus d'informations,
consulter la notice d'installation et de fonctionnement
de l'unité CIU.
Fig. 6 Niveaux de démarrage et d'arrêt

9.2 Alternance entre pompes

Si plusieurs pompes (jusqu'à quatre) sont installées
dans la même fosse, la logique de commande
incluse dans la pompe assure la distribution équili-
brée de la charge entre les pompes.
L'alternance s'effectue conformément à une
méthode brevetée basée sur la mesure du niveau du
liquide dans la fosse.
La pression barométrique peut modifier la
Nota
séquence d'alternance.
0,9 - 4,0 kW
Éteint
25 cm
+ 10 cm
3 jours
2 secondes
Alarme
Marche
Arrêt
