Уплотнение вала представляет собой
неразборный узел для всех насосов.
8. Удалить винты (поз. 188а), фиксирующие
уплотнение вала (поз. 105).
9. Поднять уплотнение вала (поз. 105) из
масляной камеры в соответствии с принципом
рычага, используя два демонтажных
отверстия в держателе уплотнения вала (поз.
58) и две отвёртки.
10. Проверьте состояние вала в местах, где
вторичное уплотнение вала касается вала.
Втулка (поз. 103) вала должна быть в
исправном состоянии. Если втулка изношена и
её необходимо заменить, насос должен быть
проверен в Grundfos или в официальном
сервисном центре.
Если вал в норме, необходимо выполнить
следующее:
1. Проверить и очистить масляную камеру.
2. Покрыть слоем жидкой смазки поверхности,
контактирующие с уплотнением вала (поз.
105a) (уплотнительных колец и вала).
3. Установить новое уплотнение вала (поз. 105),
используя пластмассовую оправку, входящую
в комплект.
4. Затянуть винты (поз. 188а), фиксирующие
уплотнение вала, крутящим моментом 16 Нм.
5. Установить рабочее колесо. Следить за тем,
чтобы шпонка (поз. 9а) занимала при этом
правильное положение.
6. Установить корпус насоса (поз. 50).
7. Установить и затянуть хомут (поз. 92).
8. Залить масло в камеру. См. раздел
11.8 Замена масла.
Регулировку зазора рабочего колеса смотрите в
разделе 11.4 Замена режущего
11.8 Замена масла
Через 3000 часов эксплуатации или как минимум
раз в год необходимо проводить замену масла в
масляной камере, как описано ниже.
Если заменено уплотнение вала, то также
необходимо заменить и масло. См. раздел
11.7 Проверка или замена уплотнения
Слив масла
Предупреждение
При выкручивании пробок масляной
камеры необходимо учитывать, что
камера может находиться под
избыточным давлением. Ни в коем
случае не выкручивать резьбовые
пробки полностью до тех пор, пока это
давление не будет окончательно
сброшено.
1. Снимите оба винта маслосливных отверстия
2. Проверьте масло на наличие воды и
Указание
Заливка масла, когда насос в горизонтальном
положении
См. рис. 16.
1. Насос должен быть в таком положении, чтобы
2. Масло в масляную камеру заливать через
3. Установить обе резьбовые пробки, используя
Заливка масла, когда насос в вертикальном
положении
1. Установить насос на ровной горизонтальной
2. Масло в масляную камеру заливать через
механизма.
3. Установить обе резьбовые пробки, используя
вала.
Уровень масла
для слива всего масла из масляной камеры.
загрязнений. Если было демонтировано
уплотнение вала, то хорошим показателем
состояния уплотнения вала будет масло.
Отработанное масло необходимо
собрать и утилизировать в соответствии
с местными нормами и правилами.
он лежал на корпусе статора и напорном
фланце, а резьбовые пробки были вверху.
верхнее отверстие до тех пор, пока оно не
начнет вытекать через нижнее отверстие:
теперь необходимый уровень смазки
достигнут.
Количество масла указано в разделе
11.3 Осмотр.
уплотнительный материал, входящий в
сервисный комплект. См. раздел
11.9 Комплекты для технического
обслуживания.
поверхности.
одно из отверстий до тех пор, пока оно не
начнет вытекать через другое отверстие.
Количество масла указано в разделе
11.3 Осмотр.
уплотнительный материал, входящий в
сервисный комплект. См. раздел
11.9 Комплекты для технического
обслуживания.

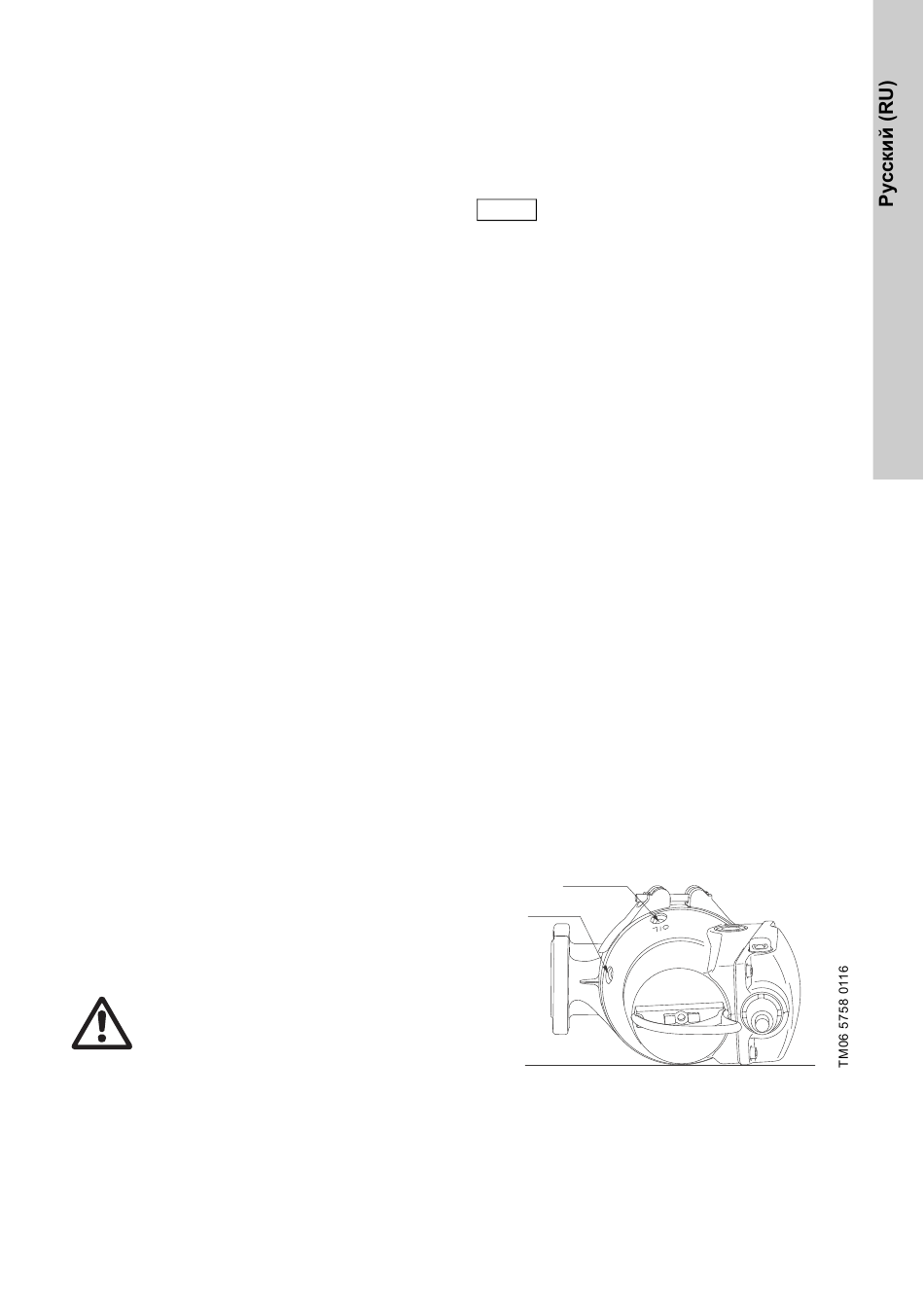

Отверстия для заливки масла
Рис. 16 Отверстия для заливки масла
