8.3 Podłączenie elektryczne, pompy
trójfazowe
Silnik pompy jest zaprojektowany w taki sposób, aby
kolejność faz w skrzynce rozdzielczej była zgodna
z ruchem wskazówek zegara. Można to określić za
pomocą czujnika kolejności faz. Pompa nie włącza
się, kiedy kolejność faz jest nieprawidłowa.
Jeśli pompa nie włącza się, mimo że czujniki
suchobiegu są zakryte cieczą, przyczyną może być
nieprawidłowa kolejność faz. Należy zamienić L1
i L2.

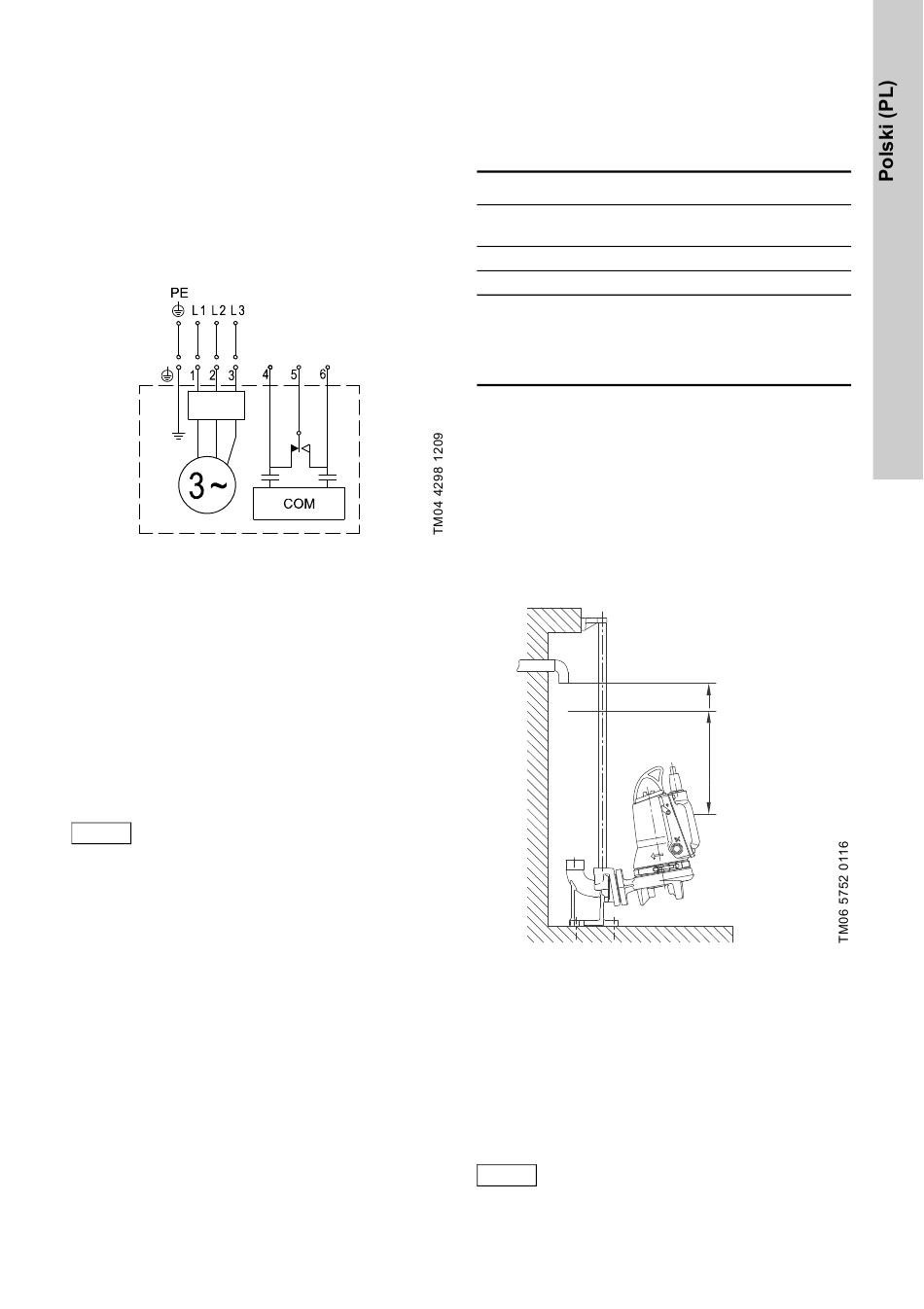

Rys. 5 Schemat połączeń dla pomp
trójfazowych
8.4 Przekaźnik alarmowy/przyłącze

komunikacyjne

Pompa posiada wyjście przekaźnika alarmowego.
Dostępne są styki NZ i NO, które można wykorzystać
według własnych potrzeb, np. do uruchamiania
alarmu dźwiękowego lub optycznego. Maksymalne
obciążenie przekaźnika wynosi 230 VAC 2 A.
Alternatywnie przewody 4 i 6 można wykorzystać do
komunikacji zewnętrznej przez interfejs CIU.
Jeżeli interfejs komunikacyjny CIU jest
zainstalowany, to nie wolno
RADA
wykorzystywać przekaźnika. Interfejs CIU
jest wyposażony w przekaźnik, który
obsługuje funkcję alarmową.
Patrz: Przykładowy schemat instalacji
w dokumentacji dostarczonej z interfejsem CIU.

9. Konfiguracja pompy

9.1 Nastawy domyślne
Pompa jest dostarczana z następującymi nastawami
domyślnymi.
Parametr
Zabezpieczenie przed
równoczesnym startem pomp
Poziom załączania
Alarm wysokiego poziomu
System zabezpieczenia przed zablokowaniem
podczas postoju:
Interwał
Czas
W razie konieczności zmiany jednego lub kilku
z powyższych parametrów należy użyć opcjonalnego
interfejsu komunikacyjnego CIU i aplikacji Grundfos
GO.
Interfejs komunikacyjny CIU może być przyłączany
okresowo do celów konfiguracji. Jeśli żaden interfejs
CIU nie jest dostępny, parametry można zmienić za
pomocą Grundfos PC Tool. Więcej informacji
znajduje się w instrukcji instalacji i obsługi interfejsu
komunikacyjnego CIU.
Rys. 6 Poziomy załączania i wyłączania
9.2 Naprzemienność pracy pomp
Jeżeli w tej samej studzience zamontowano kilka
pomp (do czterech), zintegrowany w pompie logiczny
układ sterujący zapewnia równomierny rozkład
obciążenia pomp w czasie.
Przełączanie odbywa się zgodnie z opatentowaną
metodą w oparciu o pomiar poziomu cieczy
w studzience.
Ciśnienie atmosferyczne może wpływać
RADA
na sekwencję przełączania pomp.
0,9 - 4,0 kW
Wył.
25 cm
+ 10 cm
3 dni
2 sekundy
Alarm
Poziom zał.
Poziom wył.
