Darbrata spraugas noregulēšana
Sk. 14. att.
1. Viegli jāaizgriež uzgrieznis (poz. 68) (24. izmēra
uzgriežņu atslēga), kamēr darbrats (poz. 49)
vairs nevar griezties.
2. Regulēšanas uzgrieznis jāatgriež par 1/4
apgrieziena.

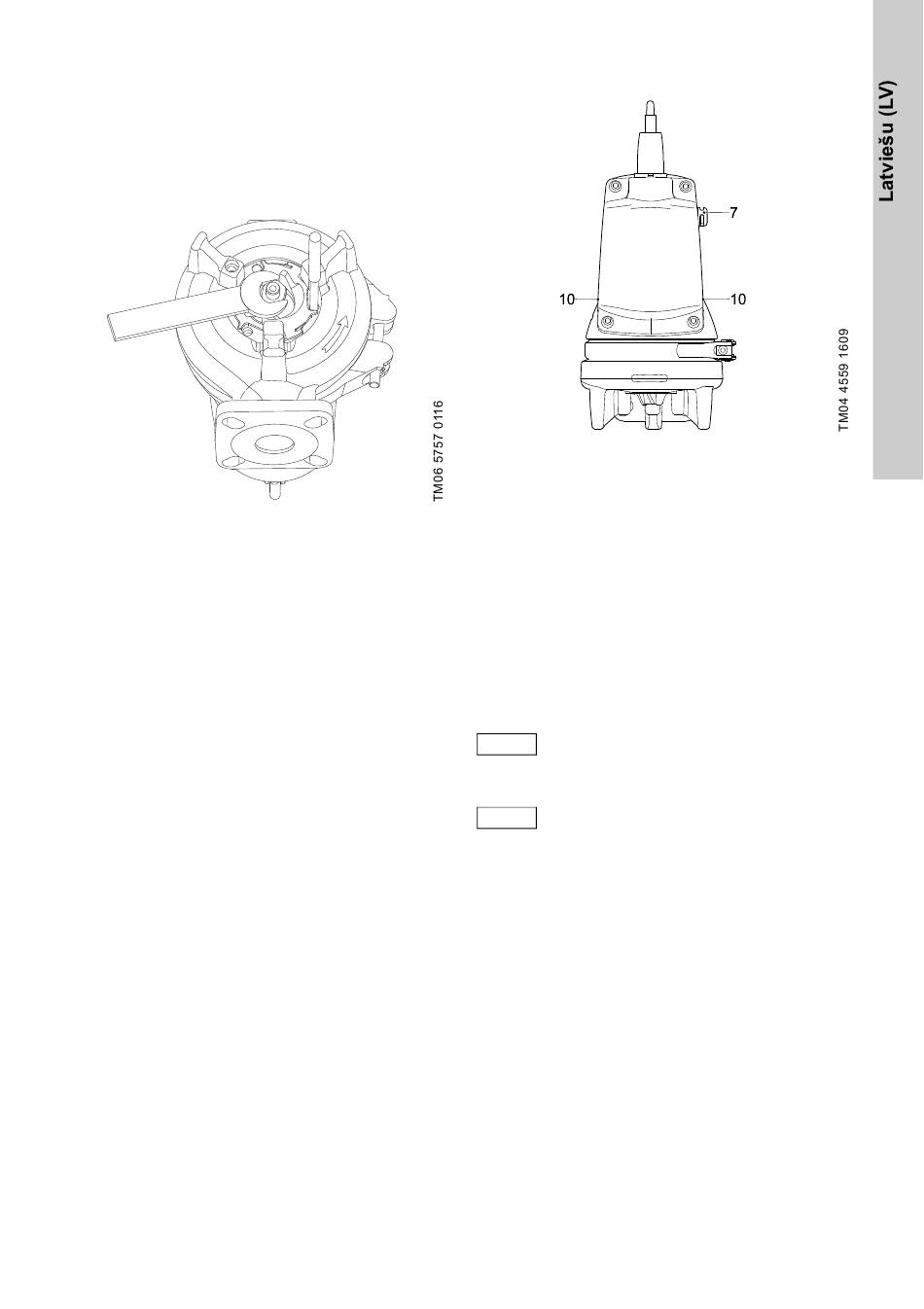

14. ilustr. Darbrata spraugas noregulēšana
Montāža
1. Uzstādot smalcināšanas galvu (45. poz.),
izvirzījumiem smalcināšanas galvas aizmugurē
jāievietojas darbrata (49. poz.) atverēs.
2. Smalcināšanas galvas skrūve (188.a poz.)
jāpievelk līdz 20 Nm. Nedrīkst aizmirst
sprostpaplāksni.
3. Jāuzstāda smalcināšanas gredzens (poz. 44).
4. Smalcināšanas gredzens (44. poz.) jāgriež 15-20
° pretēji pulksteņa rādītāju kustības virzienam,
līdz tas ir cieši pievilkts.
5. Jāpārbauda, vai smalcināšanas gredzens neskar
smalcināšanas galvu.
6. Skrūve (poz. 188a) jāpievelk līdz 16 Nm.
7. Jāpārbauda, vai smalcināšanas galva griežas
brīvi un bez trokšņa.
11.5 Sūkņa korpusa tīrīšana
Pozīciju numurus skatiet 560. lpp.
Demontāža
1. Jāatslābina un jānoņem skava (poz. 92), kas
satur sūkņa korpusu un motoru.
2. Motora daļa jāizceļ no sūkņa korpusa (poz. 50).
Darbrats un smalcināšanas galva izņemami kopā
ar motora daļu.
3. Jāattīra sūkņa korpuss un darbrats.
Montāža
1. Motora daļa ar darbratu un smalcināšanas galvu
jāievieto sūkņa korpusā.
2. Jāuzliek un jāpievelk skava (poz. 92).
Sk. arī sadaļu 11.7 Vārpstas blīvējuma pārbaude vai
nomaiņa.
11.6 Devēju tīrīšana
15. ilustr. Līmeņa devēju un bezšķidruma
darbības indikācijas devēju pozīcija
Veiciet tālāk norādītās darbības.
Sk. 15. att.
1. Līmeņa devējs (7. poz.):
Devējs jānoskalo ar tīru ūdeni.
Bezšķidruma darbības indikācijas devēji (10.
poz.):
Bezšķidruma darbības indikācijas devēji
jānoskalo ar tīru ūdeni un jāattīra ar mīkstu suku.
2. Jāieslēdz sūkņa barošanas avots.
3. Jāpārbauda, vai sūknis ieslēdzas un atsūknē
šķidrumu līdz bezšķidruma līmenim.
Lai izvairītos no devēju bojāšanas, drīkst
Uzmanību
lietot tikai iepriekš minētos tīrīšanas
līdzekļus.
Ja bezšķidruma darbības indikācijas
Piezīme
devējus nepārklāj šķidrums, sūknis nevar
ieslēgties.
11.7 Vārpstas blīvējuma pārbaude vai
nomaiņa
Vārpstas blīvējums visiem sūkņiem SEG
AUTO ir nokomplektēts elements.
ADAPT
Lai pārliecinātos, ka vārpstas blīvējums ir vesels,
jāpārbauda eļļa.
Ja eļļa satur vairāk nekā 20 % ūdens, vārpstas
blīvējums ir bojāts un tas ir jānomaina. Ja vārpstas
blīvējums tomēr tiek lietots, tiks bojāts motors.
Ja eļļa ir tīra, to var izmantot atkārtoti. Sk. arī sadaļu
11. Tehniskā apkope un servisapkalpošana.
