Reglarea jocului rotorului
Vezi fig. 14.
1. Strângeţi uşor piuliţa de reglare (poz. 68) (cu o
cheie de 24), până ce rotorul (poz. 49) nu se mai
poate roti.
2. Slăbiţi piuliţa de reglare cu 1/4 de tură.

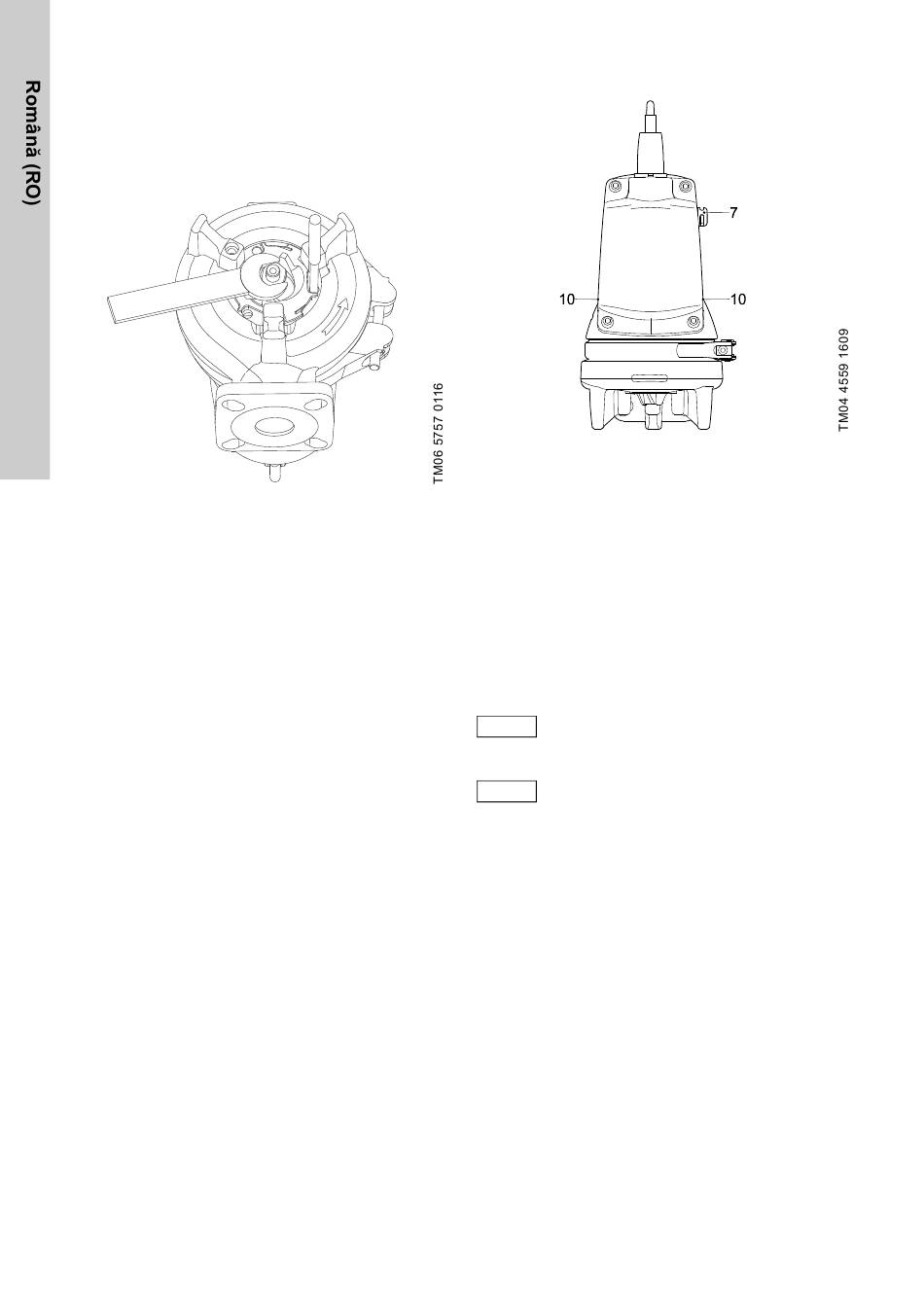

Fig. 14 Reglarea jocului rotorului
Asamblarea
1. Când se instalează capul tocător (poz. 45),
ieșiturile de pe spatele capului tocător trebuie să
intre în orificiile din rotor (poz. 49).
2. Strângeţi şurubul (poz. 188a) pentru capul
tocător cu 20 Nm. Nu uitaţi şaiba de siguranţă.
3. Fixaţi inelul tocătorului (poz. 44).
4. Răsuciţi inelul tocătorului (poz. 44) cu 15 până la
20 ° în sens invers acelor de ceasornic până este
strâns.
5. Verificaţi ca inelul tocătorului să nu atingă capul
tocător.
6. Strângeţi şurubul (poz. 188a) cu 16 Nm.
7. Verificaţi capul tocător că se roteşte liber şi fără
zgomot.
11.5 Curăţarea carcasei pompei
Pentru numerele pozițiilor, vezi pagina 560.
Demontarea
1. Slăbiţi şi scoateţi brățara (poz. 92) care reunește
carcasa pompei cu motorul.
2. Ridicaţi partea de motor din carcasa pompei
(poz. 50). Rotorul şi capul tocător sunt demontate
împreună cu motorul.
3. Curăţaţi carcasa pompei şi rotorul.
Asamblarea
1. Aşezaţi motorul cu rotorul şi capul tocător în
carcasa pompei.
2. Instalați şi strângeţi brățara (poz. 92).
Vezi de asemenea secţiunea
înlocuirea etanşării arborelui.
408
11.7 Verificarea sau
11.6 Curăţarea senzorilor
Fig. 15 Poziţionarea senzorilor de nivel şi de
mers în gol
Procedaţi după cum urmează:
Vezi fig. 15.
1. Senzorul de nivel (poz. 7):
Spălaţi senzorul cu apă curată.
Senzorii de mers în gol (poz. 10):
Curăţaţi senzorii de mers în gol cu apă curată,
folosind o perie moale.
2. Cuplaţi pompa la rețeaua de alimentare.
3. Verificaţi dacă pompa porneşte şi pompează sub
nivelul de mers în gol.
Pentru a evita deteriorarea senzorilor, nu
Atenţie
folosiţi alt agent de curăţare decât cei
menţionaţi mai sus.
Dacă senzorii de mers în gol nu sunt
Notă
acoperiţi de lichid, pompa nu poate porni.
11.7 Verificarea sau înlocuirea etanşării
arborelui
Etanşarea arborelui este o unitate completă pentru
toate pompele SEG AUTO
Pentru a vă asigura că etanşarea este intactă,
verificați uleiul.
Dacă uleiul conţine mai mult de 20 % apă, etanşarea
arborelui este defectă şi trebuie înlocuită. Dacă
etanşarea arborelui este folosită în continuare,
motorul se va deteriora.
Dacă uleiul este curat, poate fi refolosit. Vezi de
asemenea secţiunea 11. Întreţinere şi
Pentru numerele pozițiilor, vezi pagina 560.
.
ADAPT
reparaţii.
