Pentru a verifica etanşarea arborelui, procedaţi
astfel:
1. Scoateţi inelul tocătorului (poz. 44).
Vezi secţiunea 11.4 Înlocuirea sistemul
2. Scoateţi şurubul (poz. 188a) de la capătul
arborelui.
3. Slăbiți și scoateţi brățara (poz. 92).
4. Ridicaţi partea de motor din carcasa pompei
(poz. 50). Rotorul şi capul tocător sunt demontate
împreună cu motorul.
5. Scoateţi capul tocător (poz. 45).
6. Îndepărtaţi rotorul (poz. 49) de pe arbore.
7. Scurgeţi uleiul din baia de ulei.
Vezi secţiunea 11.8 Schimbarea
Uleiul uzat trebuie eliminat în conformitate
Notă
cu reglementările locale.
Avertizare
La slăbirea şuruburilor băii de ulei,
acordați atenţie posibilelor acumulări de
presiune din interiorul băii. Nu scoateți
şuruburile înainte de eliberarea completă a
presiunii.
Etanşarea arborelui este o unitate completă pentru
toate pompele.
8. Scoateţi şuruburile (poz. 188a) protejând
etanşarea (poz. 105).
9. Ridicați etanşarea arborelui (poz. 105) din baia
de ulei utilizând principiul pârghiei, cele două
orificii de demontare din suportul etanşării
arborelui (poz. 58) şi două şurubelniţe.
10. Verificați starea arborelui unde etanșarea
secundară atinge arborele. Bucşa (poz. 103) de
pe arbore trebuie să fie intactă. Dacă bucşa este
uzată şi trebuie înlocuită, pompa trebuie
verificată de Grundfos sau de un atelier de
service autorizat.
Dacă arborele este intact, procedaţi după cum
urmează:
1. Verificaţi şi curăţaţi baia de ulei.
2. Ungeţi cu ulei suprafeţele în contact cu
etanşarea arborelui (poz. 105a) (garniturile
inelare şi arborele).
3. Introduceţi noua etanşare (poz. 105) folosind
bucşa de plastic inclusă în trusă.
4. Strângeţi şuruburile (poz. 188a) protejând
etanşarea arborelui la 16 Nm.
5. Montaţi rotorul. Asiguraţi-vă că pana (poz. 9a)
este fixată corect.
6. Instalaţi carcasa pompei (poz. 50).
7. Instalați şi strângeţi brățara (poz. 92).
8. Umpleţi baia de ulei cu ulei. Vezi secţiunea
11.8 Schimbarea uleiului.
Pentru reglarea jocului rotorului, vezi secţiunea
11.4 Înlocuirea sistemul tocător.
11.8 Schimbarea uleiului
Schimbaţi uleiul din baia de ulei după 3000 de ore de
funcţionare sau o dată pe an, conform indicaţiilor de
tocător.
mai jos.
Dacă etanşarea arborelui a fost schimbată trebuie
schimbat şi uleiul. Vezi secţiunea
sau înlocuirea etanşării
Evacuarea uleiului
uleiului.
1. Scoateți cele două bușoane de ulei, pentru a
permite scurgerea completă a uleiului din baia de
ulei.
2. Verificaţi uleiul pentru apă și impurităţi. Dacă
etanşarea arborelui a fost îndepărtată, uleiul va
da o bună indicaţie despre starea etanşării.
Notă
Umplerea cu ulei, pompa în poziţie orizontală.
Vezi fig. 16.
1. Poziţionaţi pompa astfel încât să se sprijine pe
carcasa statorului și flanşa de refulare iar
bușoanele de ulei să fie îndreptate în sus.
2. Umpleţi cu ulei baia de ulei prin orificiul superior
până când uleiul începe să curgă prin orificiul
inferior. Nivelul uleiului este acum corect.
Pentru cantitatea de ulei, vezi secţiunea
11.3
3. Montaţi ambele bușoane de ulei folosind
materialul de etanșare inclus în trusă. Vezi
secţiunea
Umplerea cu ulei, pompa în poziţie verticală
1. Aşezaţi pompa pe o suprafaţă plană, orizontală.
2. Umpleţi cu ulei baia de ulei printr-unul dintre
orificii, până când începe să curgă prin celălalt
orificiu. Pentru cantitatea de ulei, vezi secţiunea
11.3
3. Montaţi ambele bușoane de ulei folosind
materialul de etanșare inclus în trusă. Vezi
secţiunea

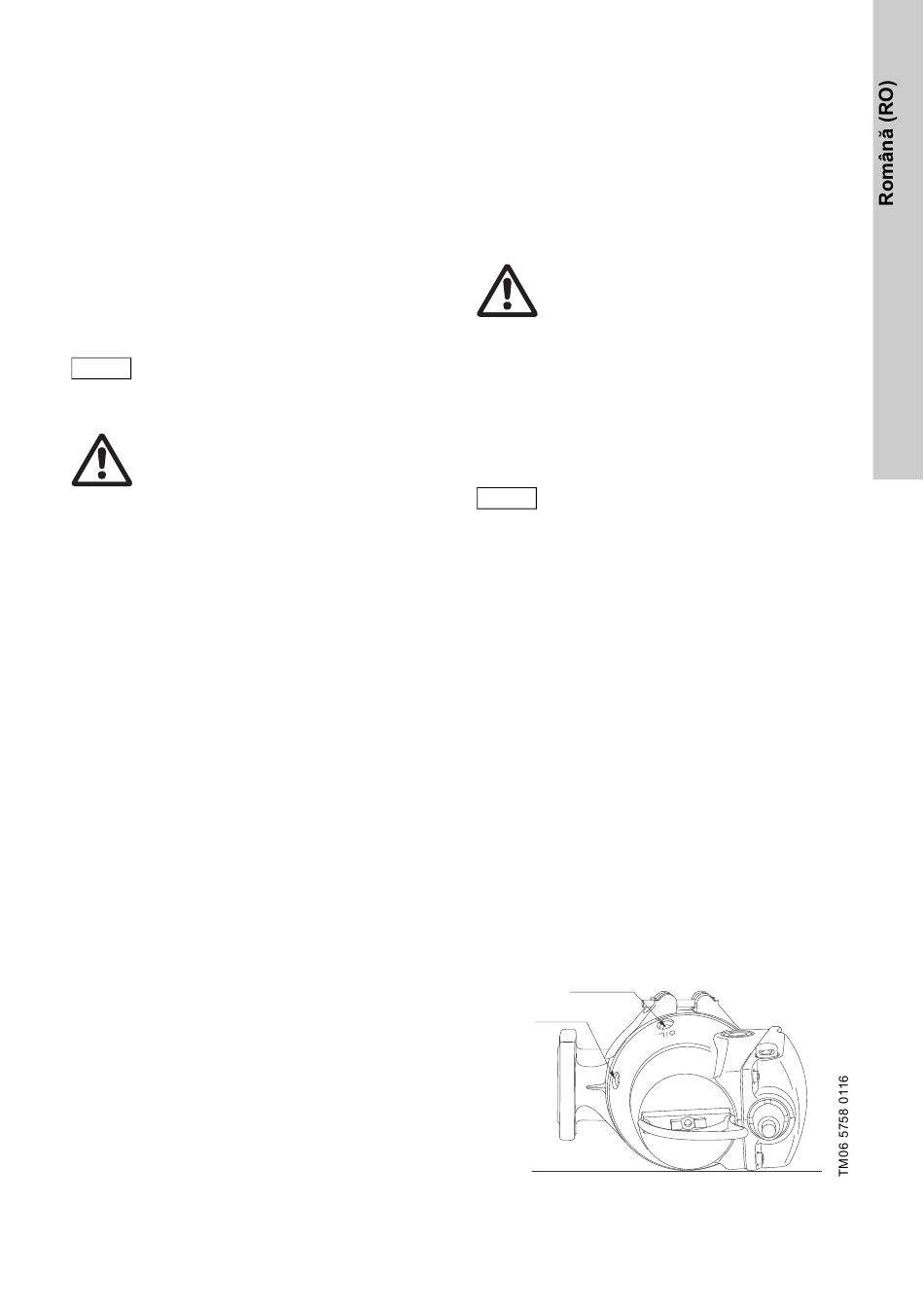

Orificiile pentru umplerea cu ulei
Nivelul uleiului
Fig. 16
arborelui.
Avertizare
La slăbirea şuruburilor băii de ulei,
acordați atenţie posibilelor acumulări de
presiune din interiorul băii. Nu scoateți
şuruburile înainte de eliberarea completă a
presiunii.
Uleiul uzat trebuie eliminat în conformitate
cu reglementările locale.
Inspecţia.
11.9 Trusele de service.
Inspecţia.
11.9 Trusele de service.
