8. Connexion électrique
La pompe ne doit pas être utilisée avec un
Précaution
convertisseur de fréquence.
Le branchement électrique doit être effectué confor-
mément aux réglementations locales.
Avertissement
La pompe doit être raccordée à un pan-
neau électrique conformément aux régle-
mentations locales. Le panneau électrique
inclut généralement des fusibles, un inter-
rupteur principal et un disjoncteur avec
séparation de contact conformément à la
norme EN 60204-1, 5.3.2.
Il doit être possible de verrouiller l'interrup-
teur principal en position 0. Type et condi-
tions spécifiés dans la norme EN 60204-1,
5.3.2.
La pompe est équipée d'un disjoncteur et
de toute la logique de commande.
Avertissement
Au moins trois mètres de câble libre sont
nécessaires au-dessus du niveau maxi. du
liquide.
Avertissement
Si la pompe a un marquage Ex sur la
plaque signalétique, s'assurer que la
pompe est connectée conformément à la
notice d'installation et de fonctionnement.
Avertissement
La classification antidéflagrante de la
pompe est CE
Voir paragraphe
sification des installations doit être approu-
vée, pour chaque cas, par les autorités
compétentes locales.
L'unité CIU, si elle est utilisée, ne doit pas
être installée dans les environnements
potentiellement explosifs. Voir paragraphe
8.1 Interface de communication
Avertissement
Sur les pompes antidéflagrantes, s'assurer
qu'un conducteur de terre est connecté à
la borne de terre externe de la pompe via
un conducteur par un presse-étoupe sécu-
risé. Nettoyer la surface de la connexion à
la terre externe et installer le collier de ser-
rage.
Le diamètre du conducteur de terrre doit
être d'au moins 4 mm
K (PVT 90 °) jaune/vert.
S'assurer que la connexion à la terre est
protégée contre la corrosion.
Avertissement
Avant l'installation et la première mise en
service de la pompe, vérifier l'état du câble
pour éviter les courts-circuits.
II 2 G, Ex bcd IIB T4 Gb.
4.2 Désignation. La clas-
CIU.
2
, ex. : type H07 V2-
Avertissement
La pompe ne doit pas fonctionner à sec.
L'alimentation et la fréquence sont indiquées sur la
plaque signalétique de la pompe. Pour la tolérance
de tension, voir paragraphe
techniques. S'assurer que le moteur est conçu pour
le réseau d'alimentation électrique du site.
Toutes les pompes sont fournies avec 10 m de câble
et une extrémité de câble libre.
Tout éventuel remplacement du câble doit
Précaution être effectué par Grundfos ou un atelier de
maintenance agréé.

8.1 Interface de communication CIU

L'unité Grundfos CIU est utilisée comme interface de
communication entre une pompe SEG AUTO
et un réseau de communications principal. L'acro-
nyme CIU signifie "Communication Interface Unit".
L'unité CIU est disponible en option. Consulter la
notice d'installation et de fonctionnement fournie
avec l'unité.
8.2 Connexion électrique, pompes
monophasées
La pompe est équipée d'une fonction de démarrage
brevetée qui élimine la nécessité d'un condensateur
de démarrage. Le condensateur est intégré à la
pompe.

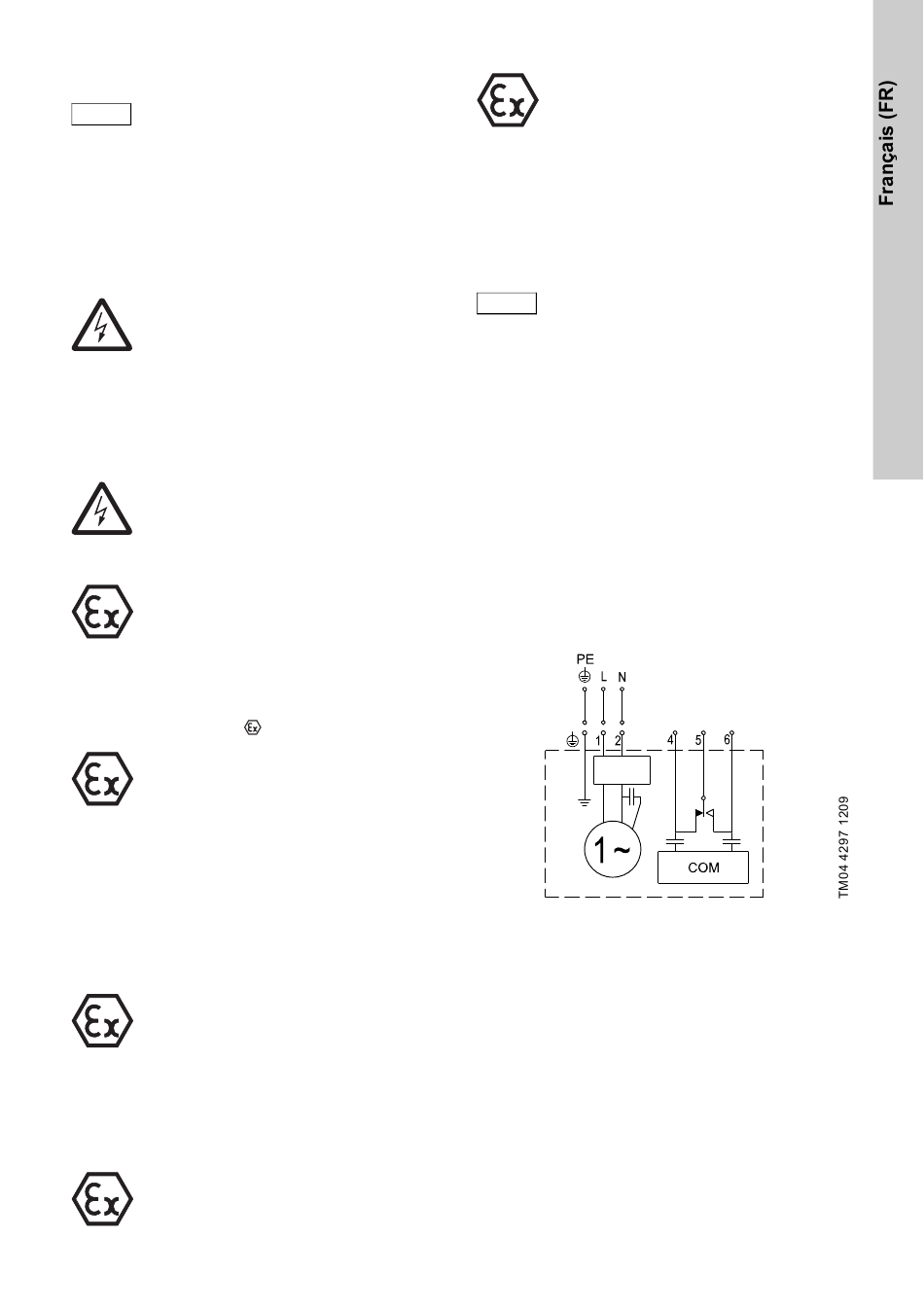

Fig. 4 Schéma de câblage des pompes
monophasées
13. Caractéristiques
ADAPT
2 A 230 VAC
